Место происхождения: | Нинбо, Китай |
Фирменное наименование: | Suntech |
Сертификация: | ISO |
Номер модели: | FZ (R) N21-40.5 |
Количество мин заказа: | 1 НАБОР |
---|---|
Цена: | Negotiation |
Упаковывая детали: | Экспортировать случаи |
Время доставки: | через 25-30 дней после оплаты |
Условия оплаты: | L/C, T/T, западное соединение, MoneyGram |
Поставка способности: | 6000пкс в месяц |
имя: | Переключатель нагрузки переменного тока | Высота: | Под 1000M |
---|---|---|---|
Температура окружающей среды: | -40℃-+40℃ | Использование: | Электрическое место |
Высокий свет: | Переключатель перерыва нагрузки вакуума дистанционного управления,Переключатель перерыва нагрузки вакуума 40.5KV,Крытый переключатель перерыва нагрузки 40.5KV |

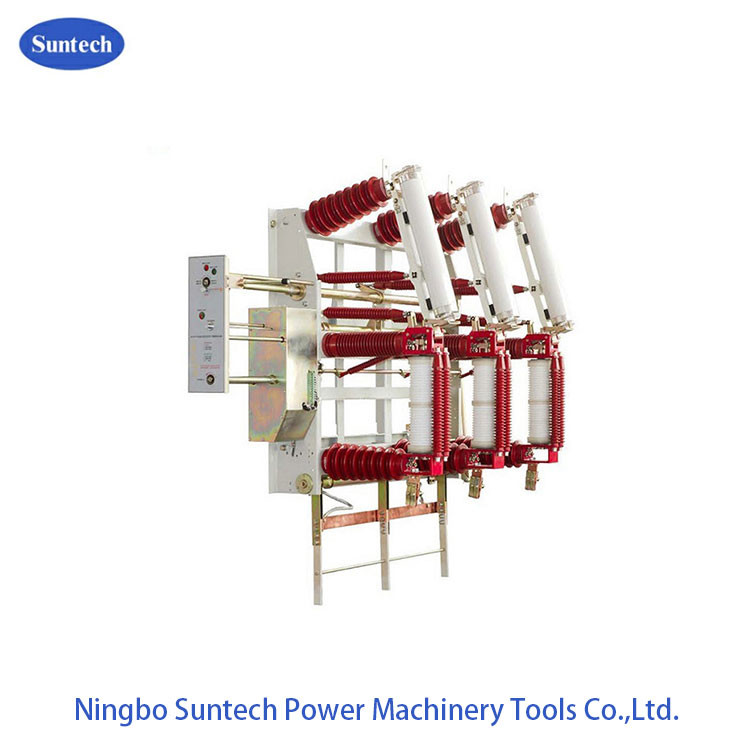

Переключатель перерыва нагрузки вакуума AC дистанционного управления 40.5KV высоковольтный крытый
Комбинация переключател-взрывателя нагрузки вакуума ac FZ (r) N21-40.5D крытая высоковольтная («комбинация» для короткого) использована в электрических системах с частотой AC 50 Hz и расклассифицированного напряжения тока 40,5 kV для того чтобы сломать течения нагрузки, течения перегрузки и течения короткого замыкания. Она особенно применяется к местам част-работаемый контроль, защита для oilfree, не требующего ухода, и блоки электропитания сети кольца и терминальные трансформаторы электропитания.
Комбинация охарактеризована большой разрывной мощностью, высокими безопасностью и стабильностью, длиной электрической жизнью, поддержкой для частой деятельности, меньше обслуживания, etc. она имеет явный изолируя зазор, зарывая переключателем с делать возможность, электрическим приводом весны и возможностью дистанционного управления.
1,1 технические параметры
ltem | Блок | Значение ссылки | |
Расклассифицированное напряжение тока | kV | 40,5 | |
Расклассифицированная частота | Hz | 50 | |
Расклассифицированное максимальное течение взрывателя | 63 | ||
Уровень изоляции | сил-частота 1min выдерживает напряжение тока | kV | Вакуумируйте зазор, interpole, поляк-к-земля: 95; изолировать зазор: 110 |
Импульс молнии выдерживает напряжение тока | kV | Вакуумируйте зазор, interpole, поляк-к-земля: 185; изолировать зазор: 215 | |
Расклассифицированный пик выдерживает течение | kA | 50 | |
4s расклассифицировало кратковременное выдерживает течение | kA | 20 | |
Rated ломая течение активной нагрузки | 1250 | ||
Расклассифицированный ломать короткозамкнутого витка настоящий | 1250 | ||
Rated ломая течение кабеля во время обязанности | 21 | ||
Расклассифицированный ломать короткого замыкания настоящий | kA | 31,5 | |
Расклассифицированное течение передачи | 1200 | ||
Модель взрывателя | XRNT3A-40.5/Δ-31.5 | ||
Энергия выхода забастовщика взрывателя | J | 2-5 | |
Расклассифицированное короткое замыкание делая настоящим | kA | 80 (предполагаемое максимальное значение) | |
Расклассифицированный пик выдерживает течение зарывая переключателя | kA | 50 | |
4s расклассифицировало кратковременное выдерживает течение зарывая переключателя | kA | 20 | |
Расклассифицированное напряжение тока (DC или AC) вспомогательной цепи | V | 220; 110 | |
Механическая жизнь | Циклы | 10000 |
1,2 технические параметры переключателя нагрузки вакуума
Деталь | Блок | Значение ссылки |
Зазор контактов | mm | 17±1 |
Перемещение обжатия контактной пружины | mm | 4±1 |
Средняя делая скорость | m/s | 0.6±0.2 |
Средняя ломая скорость (зазор: 6mm) | m/s | 1.5±0.2 |
Ломать время | госпожа | ≤60 |
Несинхронный делать/ломать контактов 3 участков | госпожа | ≤2 |
Отскочите время в делать контакта | госпожа | ≤3 |
Расстояние между частями и расстоянием в реальном маштабе времени участк-к-земли | mm | ≥300 |
Сопротивление цепи между верхними и более низкими кронштейнами | μΩ | ≤80 |
Стандарты продукта |
1. Комбинации переключател-взрывателя нагрузки переменного тока GB 16926 до 1997 высоковольтные 2. Комбинации переключател-взрывателя нагрузки IEC 60420 высоковольтные alteratingcurrent |
Окружающее состояние |
1. Высота: под 1000M. 2. Температура окружающей среды: -40℃-+40℃. 3. Относительная влажность воздуха: monthly≤90%, daily≤95%. |
