Место происхождения: | Китай |
Фирменное наименование: | Suntech |
Сертификация: | ISO |
Номер модели: | Стальная трубчатая башня |
Количество мин заказа: | 1 башня |
---|---|
Цена: | Get the newest prices |
Упаковывая детали: | Экспортированные контейнеры |
Время доставки: | через 35 дней после депозита |
Условия оплаты: | L/C, T/T, западное соединение |
Поставка способности: | 80000 метрических тонн/метрических тонны в год |
Название продукта: | Башня радиосвязи стальная | Деталь: | Башня Guyed провода |
---|---|---|---|
Материал: | Стальное Q355/Q255 | Поверхность: | Горячее гальванизированное погружение или красить |
Использование: | Башня передачи микроволны | Применение: | Рангоут радиосвязи |
Высокий свет: | Башня оттяжки антенны Q255,Башня оттяжки антенны Q355,Гальванизированная стальная башня Guyed |

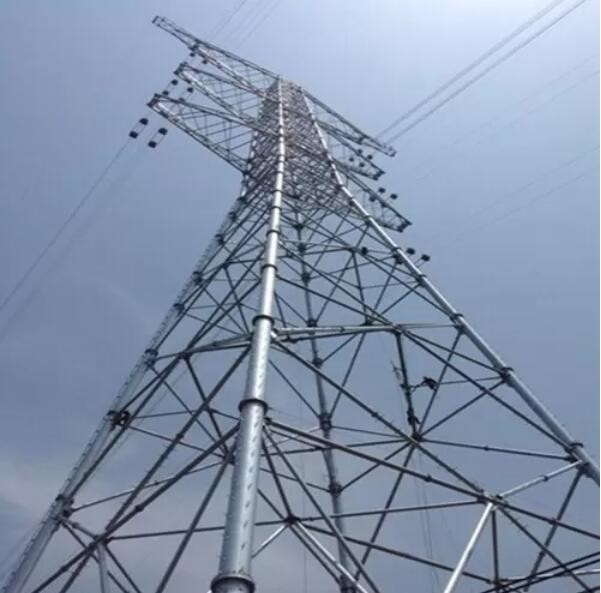

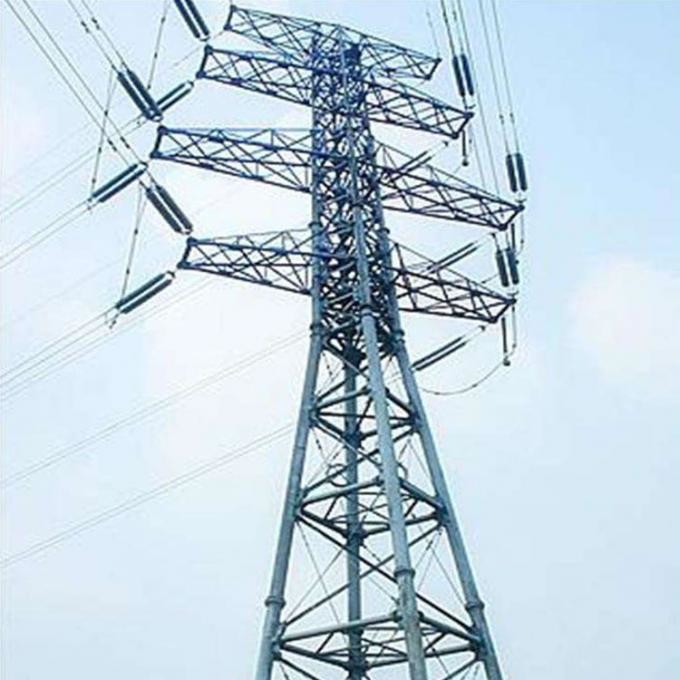

Башня Guyed оттяжки антенны стальной решетки передающей линии гальванизированная рангоутом трубчатая
Стальная структура башни трубки имеет относительные технические и экономические преимущества, и соответствующая для башен передачи которые носят большие нагрузки.
Применения:
В Китае, профили стальной трубы также были использованы в башнях двух-цепи 500kV и башнях 4-пропуска на такой же башне, показывающ свои хорошую работу и преимущества. Структура башни стальной трубы хорошо отработанна в линиях с различными уровнями напряжения тока должными к своим выдающей жесткости поперечного сечения, хорошим характеристикам силы поперечного сечения, простой силе, и красивому возникновению. Особенно в структурах больш-пяди и городских структурах башни энергосистемы.
Спецификации:
Описание товаров структуры башни & подстанции передающей линии стальное и главные параметры
Нет. | Описание | Детальная спецификация и главные параметры конструкции |
1 | Код дизайна |
1. Китайский национальный стандарт: a. Регулировка DL/T 5154-2002 техническая дизайна для структур башни и поляка надземной передающей линии b. Регулировка DL/T 5219-2005 техническая для конструировать учреждение надземной передающей линии 2. Американский стандарт: a. Дизайн ASCE 10-97-2000 Latticed стальных структур передачи b. Требование к строительного кодекса ACI 318-02 для бетона структуры |
2 | Программное обеспечение дизайна | Башня УГОДИТЕ и MS, SAP2000, AutoCAD, STW, TWsolid, SLCAD etc |
3 | Загрузка дизайна | Согласно требованию и спецификации клиентами всемирно. |
4 | Тест нагрузки/разрушительное испытание | Мы можем аранжировать его государственной властью если необходимо и цена такого вида теста отдельно от оценки башни. |
5 | Напряжение тока | 33KV, 66/69KV, 110KV, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, передающая линия 1000KV |
6 | гальванизирование Горяч-погружения | ISO 1461-2009, ASTM A123 |
7 | Стальная ранг |
1. Сталь высокопрочного низкого сплава структурная: Q420B которое соответствующее с ASTM Gr60 2. Стали высокопрочного низкого сплава структурные: Q355B которое соответствующее с ASTM Gr50 или S355JR 3. Сталь углерода структурная: Q235B которое соответствующее с ASTM A36 или S235JR |
8 | Болты и гайки | Болты главным образом ISO 898 ранга 6,8 и 8,8 для обоих стандартов китайца, ISO и DIN |
9 | Тип башни | Угловые башни, трубчатые башни, рангоут Guyed, Monopole башня |
10 | Тип башни | Башня подвеса, башня напряжения, мертвая башня, структура подстанции |
11 | Гарантия | Структуры башни: 30 лет |
12 | Время обратного хода | 50 лет |
13 | Транспорт | Мы очень близко к самому большому порту в мире который наше преимущество для транспорта моря. |
14 | Проверка качества |
Следовать системой ISO 9001 и строго осмотром QC для сырья, теста собрания прототипа, теста гальванизирования и контроля перед отправкой для и количества и качества Мы обрабатываем качество сперва и коэффициент 100% осмотра. |
Стальная башня трубки традиционный главный продукт нашей фабрики. Особенно развитая собственной личностью система обработки фланца мульти-станции значительно улучшила точность геометрического допуска для каждой части работы. Спасибо такой процесс, башня трубки 190m высокого скрещивания Huangpu большого стальная были оценены как национальный качественный проект. Наша фабрика поставлена с предварительным оборудованием как гибочные машины 2400 тонн, линией автоматами для резки, шьет автоматы для резки сварочных аппаратов, и плазмы CNC. С этими оборудование, она способна для произведения трубок равн-диаметра и конусовидных трубок в полигоне и округлой форме. Сварочный аппарат стежком CNC может осуществить что бывшая прессформа заварки стежком для стальной трубки и сваривая линии может достигнуть прессформы двух-размера через одиночную заварку. Наша фабрика сильно была подтвержена для своих производственной мощности и качества продукции.
Стальные трубчатые члены башни выдерживают низкое давление ветра, ригидность большого поперечного сечения гнуть, простую структуру, и ясную передачу силы, которая может дать полную игру представлению материала нося. С одной стороны, она может уменьшить вес башни и уменьшить силу учреждения; с другой стороны, она может помочь увеличить крайности. Способность сопротивляться стихийным бедствиям под условиями. Когда требования к вычисления прочности и стабильности соотвествованы, польза башни стальной трубы с относительно небольшим коэффициентом формы тела давления ветра может значительно уменьшить нагрузку от давления ветра на теле башни.
Напряжение тока: Линия башня передачи энергии оборудования/передачи электроэнергии башни утюга угла стальная трубчатая
Ранг напряжения тока: 35KV/66KV/110KV/220KV/330KV/500KV/750KV/800KV/1000KV
Производственный процесс
Здесь процесс изготовления для нашей башни передачи; однако, обе партии должны обсудить все чертежи и подтвердить все чертежи магазина, технические данные, и который стандарт, который нужно соответствовать. Перед массовым производством, мы получили все подписанные одобренные чертежи магазина и технические документы от нашего клиента.
Наше изготовление находится в строгом соответствии с чертежами детали подготовленными подрядчиком и одобренными инженером. Изготовление начнет после утверждения собрания и тестов магазина.
Горячее погружение гальванизировать |
Стандарт | Стальное thickness/mm |
Средний покрывать thickness/μm |
Металлический Элемент |
Содержание |
Валы поляка, крест arms&bolted дальше аксессуары |
ASTM A123 | >6 | 85 | Mn | 0.25%-0.40% |
<3-6> | 70 | ||||
1.5-3 | 55 | Cu | <0> | ||
<1> | 55 | ||||
Болты, nuts&washers | GB/T 5267.3-2008 | ___ | ≥ 54 | P | <0> |
(ISO 10684-2004) | |||||
Болты учреждения |
ASTM A153/ A153M-09 |
___ | ≥ 54 | S | <0> |
