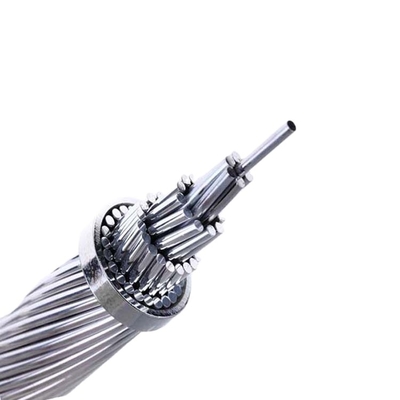

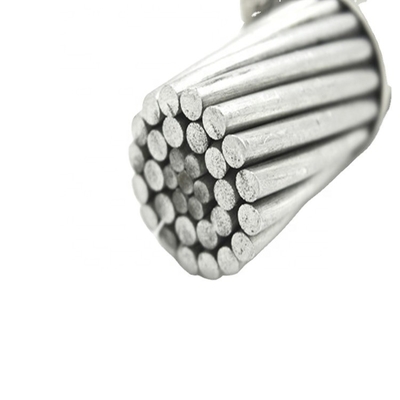

Name: Обнаженный тип алюминиевая сталь проводника усилил 397,5 MCM Ibis
Brand: Suntech
SKU: ACSR
Price: 1.00 USD
Availability: InStock
Rating: 4.7 (188 reviews)

Главная страница Продукция Обнаженный алюминиевый проводник

Обнаженный тип алюминиевая сталь проводника усилил 397,5 MCM Ibis

Подробная информация о продукте:

Место происхождения:	НИНБО, КИТАЙ
Фирменное наименование:	Suntech
Сертификация:	ISO9001,CCC
Номер модели:	ACSR

Оплата и доставка Условия:

Количество мин заказа:	2000M
Цена:	Negotiation
Упаковывая детали:	Экспортированные деревянные случай или контейнеры
Время доставки:	10-15 трудодней
Условия оплаты:	L/C, T/T, западное соединение
Поставка способности:	2000ton/month

контакт

Подробное описание продукта

Имя:	Сталь проводника ACSR алюминиевая усилила	Тип:	Обнаженный
Применение:	Передающая линия	Материал изоляции:	НЕТ
Стандарт:	Заявите решетку, электростанцию	Материал:	Алюминий
Высокий свет:	Обнаженный проводник ACSR алюминиевый , Сталь усилила обнаженных надземных проводников , 397

397,5 сталь проводника MCM Ibis ACSR алюминиевая усилила

Что 397,5 кабель Ibis ACSR?

Алюминиевые усиленные стальные проводников (ACSR), также как обнаженные алюминиевые проводники, один из наиболее широко используемых проводников для передачи. 397,5 кабель MCM Ibis ACSR состоит из одних или больше слоев алюминиевых проводов, который сели на мель над высокопрочным стальным ядром которое может быть одиночные или множественные стренги в зависимости от требования. Могут быть различно садящ Al сочетаний из и стальные провода на мель одалживая гибкость получить соответствующую настоящую пропускную способность и механическую прочность для применения.

Что спецификации 397,5 кабеля MCM Ibis ACSR?

Размер (AWG или KCM): 397,5

Садить на мель (AL/STL): 25/7

Дюймы диаметра: Алюминий: 0,1236

Дюймы диаметра: Сталь: 0,0961

Дюймы диаметра: Стальное ядр: 0,2882

Дюймы диаметра: Кабель OD: 0,783

Вес lb/1000FT: Алюминий: 374,7

Вес lb/1000FT: Сталь: 171,9

Вес lb/1000FT: Итог: 546,6

Содержание %: Алюминий: 68,53

Содержание %: Сталь: 31,47

Разрывное усилие тарифа (lbs.): 16 300

OHMS/1000ft: DC на 20ºC: 0,0428

OHMS/1000ft: AC на 75ºC: 0,052

Ampacity: 587 Amps

Что применение 397,5 кабеля Ibis ACSR?

397,5 кабель Ibis ACSR соответствующий для пользы во всех практически пядях на деревянных поляках, башнях передачи, и других структурах. Применения выстраивают в ряд от длинных, дополнительных передающих линий высокого напряжения (EHV) к пядям подводн-обслуживания на распределении или потребительских напряжений на частных предпосылках.

Проводник ACSR (алюминиевое усиленного стального проводника) имеет длинный послужной список из-за своих экономики, dependability, и прочности к коэффициенту веса. Совмещенная облегченная и высокая проводимость алюминия с прочностью стального ядра включает высокие напряженности, меньше провеса, и более длинных пяди чем любая альтернатива.

Что стандарты 397,5 кабеля Ibis ACSR?

Провод ASTM B-230 алюминиевый, 1350-H19 для электрических целей

Сели на мель проводники ASTM B-231 алюминиевые, концентрическое положение, который

Проводники ASTM B-232 алюминиевые, положенное, который концентрическое сели на мель, покрытое усиленное стальное (ACSR)

Алюминий ASTM B-341 покрыл стальной провод с сердечником для алюминиевых проводников, усиленного стального (ACSR/AZ)

Цинк ASTM B-498 покрыл стальной провод с сердечником для алюминиевых проводников, усиленного стального (ACSR)

Проводники ACSR в канадском стандарте

Кодовое наименование	Вся площадь			Садить на мель и диаметр		Приблизительный общий диаметр	Линейная масса			Расклассифицированная прочность на растяжение	Максимальный D.C. Сопротивление на 20 ℃ Ω/km	Оценка Cuttent
	Алюминий	Сталь	Итог	Алюминий	Сталь		Алюминий	Сталь	Итог.
	mm 2	mm 2	mm 2	mm	mm	mm	kg/km	kg/km	kg/km	daN
крапивниковые	8,34	1,39	9,73	6/1.33	1/1.33	3,99	22,9	10,8	33,7	308	3,43035	63
Певчая птица	10,59	1,34	11,93	6/1.5	1/1.50	4,5	29	14	43	420	2,7139	67
Турция	13,29	2,19	15,48	6/1.68	1/1.68	5,04	37	17	54	524	2,1586	78
Лебедь	21,16	3,55	24,71	6/2.12	1/2.12	6,36	58	27	85	832	1,3557	105
Swante	21,16	5,35	26,5	7/1.96	1/2.61	6,53	58	42	100	1053	1,3557	104
Ласточка	26,69	4,45	31,14	6/2.38	1/2.38	7,14	73,3	34,6	107,9	1021	1,07124	126
Воробей	33,61	5,61	39,22	6/2.67	1/2.67	8,01	92	44	136	1270	0,8535	139
Sparate	33,61	8,52	42,13	7/2.47	1/3.30	8,24	92	67	159	1611	0,8535	138
Робин	42,39	7,1	49,49	6/3.00	1/3.00	9	116	55	171	1585	0,6767	160
Ворон	53,48	8,9	62,38	6/3.37	1/3.37	10,11	147	69	216	1932	0,5364	183
Триперстки	67,42	11,23	78,65	6/3.78	1/3.78	11,34	185	88	273	2362	0,4255	210
Голубь	85,03	14,19	99,22	6/4.25	1/4.25	12,75	233	110	343	2941	0,3373	241
Пингвин	107,23	17,87	125,1	6/4.77	1/4.77	14,31	294	139	433	3706	0,2675	276
Waxwing	135,16	7,48	142,64	18/3.09	1/3.09	15,45	373	58	431	3027	0,2133	319
Куропатка	135,16	22	157,16	26/2.57	7/2.00	16,28	374	172	546	5029	0,2143	323
Страус	152	24,71	176,71	26/2.73	7/2.12	17,28	421	193	614	5652	0,1906	346
Мерлин	170,45	9,48	179,93	18/3.47	1/3.47	17,35	470	74	544	3823	0,1691	364
Коноплянка	170,45	27,81	198,26	26/2.89	7/2.25	18,31	472	217	689	6271	0,1699	371
Oriole	170,45	39,81	210,26	30/2.69	7/2.69	18,83	473	311	784	7745	0,1704	372
Chickadee	201,42	11. 16	212,58	18/3.77	1/3.77	18,85	555	87	642	4399	0,1431	403
Brant	201,42	26,13	227,55	24/3.27	7/2.18	19,61	558	204	762	6469	0,1438	405
Ibis	201,42	32,77	234,19	26/3.14	7/2.44	19,88	558	256	814	7211	0,1438	403
Жаворонок	201,42	46,97	248,39	30/2.92	7/2.92	20,44	560	367	927	8869	0,1442	410
Пеликан	241,68	13,42	255,1	18/4.12	1/4.14	20,7	666	105	771	5216	0,1193	449
Фликер	241,68	31,29	272,97	24/3.58	7/2.39	21,49	670	245	915	7666	0,1199	454
Ястреб	241,68	39,42	281,1	26/3.44	7/2.67	21,79	670	308	978	8665	0,1199	455
Курица	241,68	56,39	298,07	30/3.20	7/3.20	22,4	671	441	1112	10534	0,1201	457
Скопа	282	15,68	297,68	18/4.47	1/4.47	22,35	777	122	899	6088	0,1022	492
Длиннохвостый попугай	282	36,58	318,58	24/3.87	7/2.58	23,22	781	286	1067	8822	0,1027	492
Голубь	282	45,94	327,94	26/3.72	7/2.89	23,55	781	359	1140	10103	0,1027	499
Орел	282	65,81	347,81	30/3.46	7/3.46	24,21	783	515	1298	13392	0,103	500
Павлин	306,58	39,74	346,32	24/4.03	7/2.69	24,2	849	311	1160	9588	0,0945	522
Голубь	306,58	49,94	356,52	26/3.87	7/3.01	24,51	850	390	1240	10841	0,0945	523
Деревянная утка	306,58	71,55	378,13	30/3.16	7/3.61	25,25	851	560	1411	12884	0,0947	523
Teal	306,58	69,87	376,45	30/3.61	19/2.16	25,24	851	548	1399	13359	0,0947	527
Kingbird	322,26	17,9	340,16	18/4.78	1/4.78	23,88	889	139	1028	6956	0,08945	530
Грачонок	322,26	41,81	364,07	24/4.14	7/2.76	24,84	893	326	1219	10083	0,08989	537
Щуры	322,26	52,45	374,71	26/3.97	7/3.09	25,15	893	409	1302	11180	0,08989	538
Scoter	322,26	75,22	394,48	30/3.70	7/3.70	25,88	895	589	1484	13544	0,09011	541
Egret	322,26	73,55	395,81	30/3.70	19/2.22	25,9	894	576	1470	14055	0,09011	542
Стремительный	322,26	8,96	331,22	36/3.38	1/3.38	23,62	888	70	958	6052	0,08945	542
Фламинго	337,74	43,81	381,55	24/4.23	7/2.82	25,4	936	342	1278	10566	0,08577	552
Gannet	337,74	55,03	392,77	26/4.07	7/3.16	25,76	936	429	1365	11733	0,08577	618
Ходули	362,58	46,97	409,55	24/4.39	7/2.92	26,31	1005	367	1372	11335	0,07989	577
Starling	362,58	59,03	421,61	26/4.21	7/3.28	26,68	1005	461	1466	12591	0,07989	578
Белобровик	362,58	82,58	445,16	30/3.92	19/2.35	27,43	1006	647	1653	15394	0,08009	581
Тройка	402,84	27,87	430,71	45/3.38	7/2.25	27,03	1116	217	1333	9737	0,07191	610
Кондор	402,84	52,19	455,03	54/3.08	7/3.08	27,72	1116	408	1524	12445	0,07911	614
Кукушка	402,84	52,19	455,03	24/4.62	7/3.08	27,74	1116	408	1522	12394	0,07191	614
Drake	402,84	65,51	468,45	26/4.44	7/3.45	28,11	1116	518	1628	13992	0,07191	614
Простофиля	402,84	11,16	414	36/3.77	1/3.77	26,41	1110	88	1198	7485	0,07156	614
Кряква	402,84	91,87	484,71	30/4.14	19/2.48	28,96	1119	719	1838	17118	0,07208	618
Румяный	456,06	31,54	487,6	45/3.59	7/2.40	28,73	1263	247	1510	10931	0,06351	656
Канерейка	456,06	59,1	515,16	54/3.28	7/3.28	29,52	1263	461	1724	14095	0,06351	660
Рельс	483,42	33,42	516,84	45/3.70	7/2.47	29,61	1339	262	1601	11585	0,05992	679
Catbird	483,42	13,42	496. 84	36/4.14	1/4.14	28,95	1333	105	1438	8766	0,05962	679
Кардинальный	483,42	62,65	546. 07	54/3.38	7/3.38	30,42	1339	490	1829	14936	0,05992	681
Ortolan	523,68	36,19	559. 87	45/3.85	7/2.57	30,81	1451	283	1734	12310	0,05331	712
Tanager	523,68	14,51	538,19	36/4.30	1/4.30	30,12	1443	113	1556	9493	0,05504	710
Curlew	523,68	67,87	591,55	54/3.52	7/3.52	31,68	1451	530	1981	16180	0,05531	715
Bluejay	563,93	39,03	602,96	45/4.00	7/2.66	31,98	1563	385	1868	13263	0,05136	743
Зяблик.	563,93	71,55	635,48	54/3.65	19/2.19	32,85	1570	580	2130	17441	0,05161	746
Овсянка	604,26	41,55	645,81	48/4.14	7/2.76	33,12	1674	327	2001	14179	0,04793	772
Grackle	604,26	76,58	680,84	54/3.77	19/2.27	33,97	1682	600	2282	18678	0,04817	773
Выпь	644,51	44,52	689,03	45/4.27	7/2.85	34,17	1785	349	2134	15148	0,04494	802
Фазан	644,51	81,63	726,19	54/3.90	19/2.34	35,1	1795	638	2433	19400	0,04516	807
Жаворонок	644,51	17,87	662,38	36/4.78	1/4.78	33,42	1777	140	1917	11585	0,04472	810
Ковш	684,84	47,1	731,94	45/4.40	7/2.92	35,16	1898	368	2266	16070	0,0423	831
Мартин	684,84	88,71	771,55	54/4.02	19/2.41	36,17	1906	679	2585	20605	0,0425	835
Bobolink	725,1	50,32	775,42	45/4.53	7/3.02	36,24	2009	393	2402	17071	0,03994	859
Ржанка	725,1	91,87	816,97	54/4.14	19/2.48	37,24	2019	719	2738	21824	0,04013	862
Поползневый	765,35	52,9	818,25	45/4.65	7/3.10	37,2	2120	414	2534	17789	0,03784	886
Попугай	765,35	96,84	862,19	54/4.25	19/2.55	38,25	2131	759	2890	23020	0,03802	890
Lapwing	805,68	55,48	861,16	45/4.77	7/3.18	38,16	2232	435	2667	18702	0,03595	911
Сокол	805,68	102,1	907,81	54/4.36	19/2.62	39,26	2243	799	3042	24255	0,03613	917
Chukar	902,7	73,51	902,72	84/3.70	19/2.22	40,7	2511	575	3086	22685	0,03245	975
Синяя птица	1092	88,8	1092,28	84/4.07	19/2.44	44,76	3036	697	3733	26830	0,02681	1180
Киви	1100	47,5	1099,2	72/4.41	7/2.94	44,07	3057	370	3427	22160	0,02684	1180
Thrasher	1170,8	65,15	1170,8	76/4.43	19/2.09	45,9	3256	511	3767	25300	0,02478	1200
Тетеревиные	40,52	14,13	54,65	8/2.54	1/4.24	9,32	112	110	222	2360	0,7115	155
Буревестник	51,61	30,06	81,67	12/2.34	7/2.34	11,71	143	235	378	4715	0,5613	187
Minorca	56,13	32,77	88,9	12/2.44	7/2.44	12,22	156	256	412	5125	0,5161	197
Леггорн	68,19	39,81	108	12/2.69	7/2.69	13,46	189	311	500	6170	0,4248	221
Гвинея	80,58	46,97	127,55	12/2.92	7/2.92	14,63	223	367	590	7255	0,3595	244
Dotterel	89,48	52,19	141,67	12/3.08	7/3.08	15,42	248	409	657	7850	0,3237	260
Dorking	96,71	56,39	153,1	12/3.20	7/3.20	16,03	268	441	709	8480	0,2995	272
Brahma	102,97	91,87	194,84	16/2.86	19/2.48	18,14	285	722	1007	12880	0,2813	288
Чистиковые	102,84	92,32	195,2	8/4.05	7/2.25	14,83	282,7	217,3	500	8740	0,2789	276
Cochin	107,1	62,45	169,55	12/3.37	7/3.37	16,84	297	488	765	9390	0,2705	287
