Место происхождения: | Нинбо, Китай |
Фирменное наименование: | Suntech |
Сертификация: | ISO9001,CCC |
Номер модели: | ACSR |
Количество мин заказа: | 2000m |
---|---|
Цена: | Negotiation |
Упаковывая детали: | Экспортированные деревянные случай или контейнеры |
Время доставки: | 10-15 трудодней |
Условия оплаты: | L/C, T/T, западное соединение |
Поставка способности: | 3000ton/month |
Имя: | Алюминиевая сталь проводника усилила | Тип: | Обнаженный |
---|---|---|---|
ПРИМЕНЕНИЕ: | Передающая линия | Материал изоляции: | Никакой |
Стандарт: | Заявите решетку, электростанцию | Материал: | Алюминий |
Высокий свет: | Кабель ACSR обнаженный алюминиевый,Сталь усилила проводника алюминиевого сплава,Проводник передающей линии обнаженный алюминиевый |

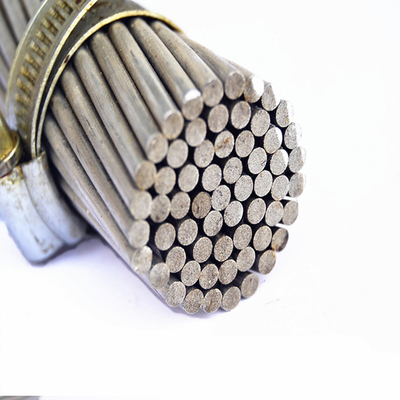

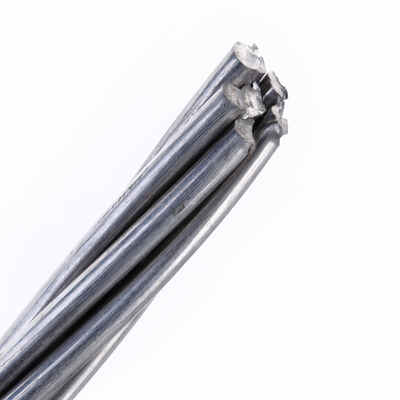

Обнаженный проводник aac/acsr/aaac
1 применение
(AAC и ACSR) широко используйте в линиях передачи энергии с различными уровнями напряжения тока, потому что они имеют такие хорошие характеристики как простая структура, удобная установка и обслуживание, емкость передачи низкой цены большая. И они также соответствующие для класть через долины рек и места где особенные географические особенности существуют.
Представление 2 обслуживаний
рабочая температура (1).The допустимая долгосрочная для воздушного проводника 70oC.
(2).Under обстоятельство что редкий климат низкий уровень тарифа охвата происходит и льда в тяжелой зоне льда, самый большой стресс кабеля на самый низкий этап провеса не должно превысить 60% из кратковременной разрушительной силы.
проводники (3).When соединяясь, проводник около соединительной трубки не могут быть видны. В противном случае, будет нарушена равновесие сила на работая проводниках. После того как соединители установите, соединительная трубка быть покрашено влагостойкой политурой для того чтобы защитить ее от корозии.
Характеристики ACSR технические основанные на стандартном BS 215
Кодовое наименование | Номинальная алюминиевая область | Садить на мель и диаметр провода | Секционная зона алюминия | Полная секционная область | Приблизительно общий диаметр | Приблизительно массовый | Высчитанное сопротивление D.C. на 20oC | Высчитанная разрывная нагрузка | |
Al | Сталь | ||||||||
mm2 | No./mm | mm2 | mm2 | mm | kg/km | ом /km | kN | ||
КРОЛИК | 50 | 6/3.35 | 1/3.35 | 52,88 | 61,7 | 10,05 | 214 | 0,5426 | 18,35 |
СОБАКА | 100 | 6/4.72 | 7/1.57 | 105 | 118,5 | 14,15 | 394 | 0,2733 | 32,7 |
ВОЛК | 150 | 30/2.59 | 7/2.59 | 158,1 | 194,9 | 18,13 | 726 | 0,1828 | 69,2 |
ДИНГО | 150 | 18/3.35 | 1/3.35 | 158,7 | 167,5 | 16,75 | 506 | 0,1815 | 35,7 |
РЫСЬ | 175 | 30/2.79 | 7/2.79 | 183,4 | 226,2 | 19,53 | 842 | 0,1576 | 79,8 |
ЗЕБРА | 400 | 54/3.18 | 7/3.18 | 428,9 | 484,5 | 28,62 | 1621 | 0,0674 | 131,9 |
Характеристики ACSR технические основанные на стандартном ASTM b 232
Кодовое наименование |
Номинальный AWG/MCM |
Садить на мель и диаметр провода | Секционная зона алюминия | Полная секционная область | Приблизительно общий диаметр | Приблизительно массовый | Высчитанное сопротивление D.C. на 20oC | Высчитанная разрывная нагрузка | |
Al | Сталь | ||||||||
No./mm | mm2 | mm2 | mm | kg/km | Ω/km | kN | |||
Турция | 6 | 6/1.68 | 1/1.68 | 13,29 | 15,48 | 5,04 | 54 | 2,1586 | 5,24 |
Лебедь | 4 | 6/2.12 | 1/2.12 | 21,16 | 24,71 | 6,36 | 85 | 1,3557 | 8,32 |
Воробей | 2 | 6/2.67 | 1/2.67 | 33,61 | 39,22 | 8,01 | 136 | 0,8535 | 12,7 |
Робин | 1 | 6/3.0 | 1/3.0 | 42,39 | 49,49 | 9,0 | 171 | 0,6767 | 15,85 |
Ворон | 1/0 | 6/3.37 | 1/3.37 | 53,48 | 62,38 | 10,11 | 216 | 0,5364 | 19,32 |
Триперстки | 2/0 | 6/3.78 | 1/3.78 | 67,42 | 78,65 | 11,34 | 273 | 0,4255 | 23,62 |
