Место происхождения: | Нинбо, Китай |
Фирменное наименование: | Suntech Power |
Сертификация: | ISO9001,CCC |
Номер модели: | ACSR |
Количество мин заказа: | 3000M |
---|---|
Цена: | Get the newest price |
Упаковывая детали: | Iro-деревянный барабанчик |
Время доставки: | 10-15 трудодней |
Условия оплаты: | L/C, T/T, западное соединение |
Поставка способности: | 3000ton/month |
имя: | Электрический кабель электричества низшего напряжения | Ядр: | мульти-ядр |
---|---|---|---|
ПРИМЕНЕНИЕ: | надземные передача и распределение | Материал: | Алюминиевый стальной проводник |
использование: | Высокая растяжимая стальная стренга | Стандарт: | DIN IEC ASTM BS |
Высокий свет: | Алюминиевым проводник проводника усиленный сплавом,Кабель проводника передачи электроэнергии обнаженный,Стальной проводник стренги ACAR |

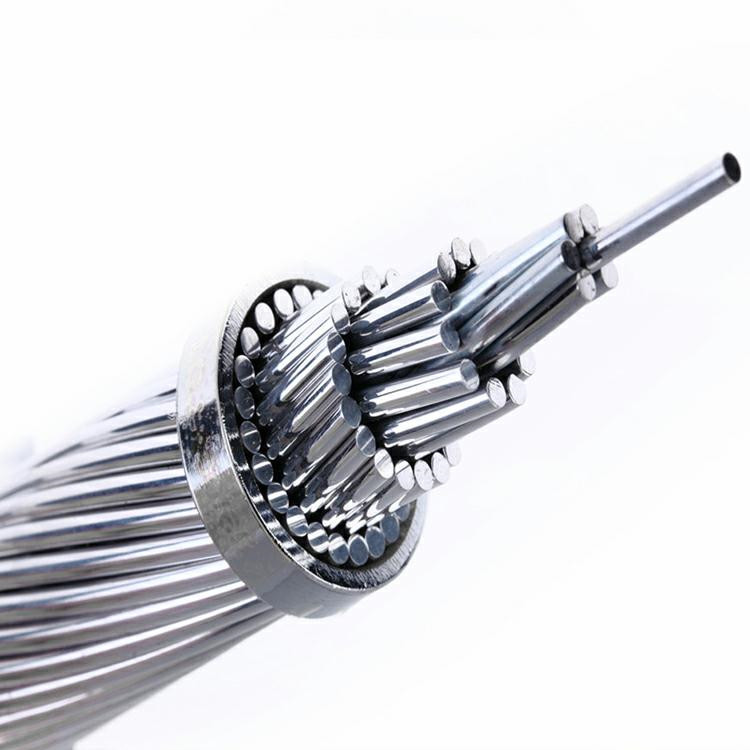

Алюминиевый сплав проводника усилил кабель передачи электроэнергии проводника ACAR
описание 1.Product
Алюминиевый усиленный сплав проводника (ACAR) сформирован концентрически, который сели на мель проводами алюминиевое 1350 на высокопрочном алюминии - магнии - ядр сплава кремния (AlMgSi). Число проводов сплава Aluminum1350 & AlMgSi зависит от дизайна кабеля. Хотя общий дизайн состоит из, который сели на мель ядр стренги сплава AlMgSi, в некоторых конструкциях кабеля, провода стренг сплава AlMgSi можно распределить в слоях повсеместно в алюминиевые 1350 стренг.
ACAR получало лучшее механическое и электрические свойства по сравнению с соответствующими ACSR, AAC или AAAC. Очень хороший баланс между механическим и электрическими свойствами поэтому делает ACAR самый лучший выбор где ampacity, прочность и легковес главное рассмотрение линии дизайна. Эти проводники обширно использованы в надземных линиях передачи и распределения.
Midal может изготовить & поставить ACAR на не returnable деревянных/стальных вьюрках или Returnable стальных вьюрках.
Характеристики ACSR технические основанные на стандартном BS 215
Кодовое наименование | Номинальная алюминиевая область | Садить на мель и диаметр провода | Секционная зона алюминия | Полная секционная область | Приблизительно общий диаметр | Приблизительно массовый | Высчитанное сопротивление D.C. на 20oC | Высчитанная разрывная нагрузка | |
Al | Сталь | ||||||||
mm2 | No./mm | mm2 | mm2 | mm | kg/km | ом /km | kN | ||
КРОЛИК | 50 | 6/3.35 | 1/3.35 | 52,88 | 61,7 | 10,05 | 214 | 0,5426 | 18,35 |
СОБАКА | 100 | 6/4.72 | 7/1.57 | 105 | 118,5 | 14,15 | 394 | 0,2733 | 32,7 |
ВОЛК | 150 | 30/2.59 | 7/2.59 | 158,1 | 194,9 | 18,13 | 726 | 0,1828 | 69,2 |
ДИНГО | 150 | 18/3.35 | 1/3.35 | 158,7 | 167,5 | 16,75 | 506 | 0,1815 | 35,7 |
РЫСЬ | 175 | 30/2.79 | 7/2.79 | 183,4 | 226,2 | 19,53 | 842 | 0,1576 | 79,8 |
ЗЕБРА | 400 | 54/3.18 | 7/3.18 | 428,9 | 484,5 | 28,62 | 1621 | 0,0674 | 131,9 |
Характеристики ACSR технические основанные на стандартном ASTM b 232
Кодовое наименование |
Номинальный AWG/MCM |
Садить на мель и диаметр провода | Секционная зона алюминия | Полная секционная область | Приблизительно общий диаметр | Приблизительно массовый | Высчитанное сопротивление D.C. на 20oC | Высчитанная разрывная нагрузка | |
Al | Сталь | ||||||||
No./mm | mm2 | mm2 | mm | kg/km | Ω/km | kN | |||
Турция | 6 | 6/1.68 | 1/1.68 | 13,29 | 15,48 | 5,04 | 54 | 2,1586 | 5,24 |
Лебедь | 4 | 6/2.12 | 1/2.12 | 21,16 | 24,71 | 6,36 | 85 | 1,3557 | 8,32 |
Воробей | 2 | 6/2.67 | 1/2.67 | 33,61 | 39,22 | 8,01 | 136 | 0,8535 | 12,7 |
Робин | 1 | 6/3.0 | 1/3.0 | 42,39 | 49,49 | 9,0 | 171 | 0,6767 | 15,85 |
Ворон | 1/0 | 6/3.37 | 1/3.37 | 53,48 | 62,38 | 10,11 | 216 | 0,5364 | 19,32 |
Триперстки | 2/0 | 6/3.78 | 1/3.78 | 67,42 | 78,65 | 11,34 | 273 | 0,4255 | 23,62 |
2.Application
ACSR, AAC, AAAC, проводник ASCSR&ACAR широко используемый в линиях передачи энергии с различными уровнями напряжения тока. В виду того что они имеют такие хорошие характеристики как простая структура, удобная установка и обслуживание, низкая цена для линии, большая емкость передачи и также соответствующая для класть через реки и линию etc долин воздушную.
3.Standard
ACAR изготовило Midal соотвествует или превышает всех международных стандартов как ASTM, ПО МЕРЕ ТОГО КАК, BS, CSA, DIN, IEC, NFC, SS - etc
4.Characteristics
PACKAGING&SHIPPING
Различный пакет для клиента выбрать!
Наш паковать экспорта электрического кабеля специально сделан для обеспечения что качество продуктов будет не повлиянный на во время транспорта. Наш электрический кабель использует электрическое канатное колесо для упаковки, tон колесо может быть совсем стальной, железный каркас и окуренная древесина, или окуренные деревянные случаи. Мы используем различную упаковку для различной длины кабеля, для того чтобы обеспечить там будем никакой проблемой во время доставки продукты.
1. Если диаметр колеса более длинен чем 2 метры, мы используем полностью стальное колесо для того чтобы упаковать продукты
2. Если диаметр колеса между 1.4meters к 1.8meters, то мы используем железный каркас и окуренный древесина для того чтобы упаковать продукты.
3. Если диаметр колеса более менее чем 1.4meters, то мы будем использовать окуренное деревянное колесо для того чтобы упаковать продукты
4. Для упаковки электрических проводов и небольшого количества кабелей, мы будем использовать окуренную деревянную коробку упаковать.
