Место происхождения: | Нинбо, Китай |
Фирменное наименование: | Ningbo Suntech Power |
Сертификация: | ISO9001 |
Номер модели: | CHX-L-350KVA/50KV |
Количество мин заказа: | Один блок |
---|---|
Цена: | Negotiable |
Упаковывая детали: | Экспортный стандартный деревянный корпус без фумигации |
Время доставки: | 35~45 дней работы |
Условия оплаты: | L/C, T/T |
Поставка способности: | 5 единиц/2 месяца |
Использование: | Машина для испытания теплогенератора | Деталь теста: | Испытание гипота и испытание частичного разряда |
---|---|---|---|
Испытательное напряжение: | Не более 50 кВ | Течение теста: | Не более 7A |
Частота испытаний: | 50Hz или 60HZ | Свободно от ПД: | Не более 5% при 50 кВ |
Рабочий цикл: | 30 минут или по заказу | Точность теста: | Не менее 1,0% |
Высокий свет: | Оборудование для испытаний теплогенератора с низким уровнем шума,Высокоточный термогенераторный испытатель,Тестер высокого напряжения 50 Гц |
Набор испытаний на частоту питания AC Resonant Resist Voltage для испытаний тепловых генераторов
I. Описание изделия:
Согласно соответствующим стандартам испытаний IEC и IEEE, на моменткапитальный ремонт илиНовая установка генератора, намотка статора генератора тепловой энергии большой мощности должна проводить испытание напряжения переменного токана мощности 50 или 60 Гцчастота.

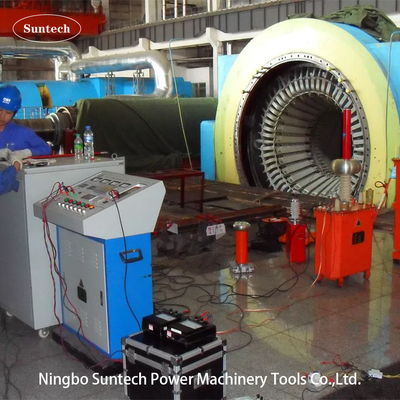

Набор испытаний с резонансным током переменного тока может быть классифицирован как система испытаний с резонансным током переменной частоты и переменной индуктивности.Частота питания AC резонансное сопротивление напряжения испытания набор для тепловых генераторов большой мощностиБольшая мощность выхода на объекте испытания может быть получена путем ввода питания малой мощности и пространства макета с помощью набора.Так что тест набор обычно используется для на месте переменного тока выдерживают испытание напряжения и PD обнаружения HV источника для генератора энергииМодель испытательного комплекта CHX-350KVA/50KV предназначена и используется для испытаний тепловых генераторов класса 600 МВт и ниже.
II. Применение
Теплогенераторы мощностью 600 МВт и менее
100 МВт и менеегидравлические генераторы
III. Основные компоненты:
СН | Наименование компонента | Тип и спецификация | Качество. | Каждый вес | Каждое измерение |
1 | Консоль управления резонансом | DCG-L-50KVA/380V | 1 шт. | 25 кг. | 600*360*850 мм |
2 | Электрический шкаф регулировщика напряжения | DT-50KVA/0~420В | 1 шт. | 300 кг. | 600*500*1150 мм |
3 | Трансформатор возбуждения | CQSB-50kVA/8KV | 1 шт. | 300 кг. | 650*650*800 мм |
4 | Реактор с переменной индуктивностью | CHX ((TL) - 350 кВА/50 кВ | 1 шт. | 1000 кг | 950*750*1400 мм |
5 | Разделитель напряжения | TRF-50KV | 1 комплект | 5 кг | D170*H850 мм |
6 | Специальные испытательные принадлежности | ||||
Примечание: Специальные требования могут быть сделаны по заказу. |
Общие технические данные:
VI. Функция
VII.Приборы
VIII. Список заявок на продажу
СН | Наименование проекта |
Номинальная мощность генератора
|
Типичная модель испытательного комплекта | Страна | Прикажите Qty. |
1 | Гидроэлектростанция "Три ущелья" | Гидроэлектрогенератор мощностью 700 МВт | CHX-L-2350KVA/55KV | Китай | 2 комплекта |
2 | Гидроэлектростанция Гедзуба | Гидроэлектрогенератор мощностью 170 МВт | CHX-L-1100KVA/40KV | Китай | 2 комплекта |
3 | Гидроэлектростанция Xiluodu | Гидроэлектрогенератор мощностью 770 МВт | CHX-L-2850KVA/55KV | Китай | 2 комплекта |
4 | Гидроэлектростанция Сянцзяба | Гидроэлектрогенератор мощностью 800 МВт | CHX-L-3750KVA/65KV | Китай | 2 комплекта |
5 | Водоэлектростанция Вуддунде | Гидроэлектрогенератор мощностью 850 МВт | CHX-L-5100KVA/60KV | Китай | 2 комплекта |
6 | Гидроэлектростанция Байхетан | Гидроэлектрогенератор мощностью 1000 МВт | CHX-L-4800KVA/65KV | Китай | 2 комплекта |
7 | Гидроэлектростанция SON LA | Гидроэлектрогенератор мощностью 400 МВт | CHX-L-1125KVA/45KV | Вьетнам | 1 комплект |
IX. Факультативная модель
Модель | Номинальное напряжение | Номинальный выходный ток | Номинальная производительность | Применение для турбинного генератора или генератора тепловой энергии |
CHX-L-250KVA/50KV | 50 кВ | 5А | 250 кВА | Для статора генератора мощностью 300 МВт и ниже |
CHX-L-350KVA/50KV | 50 кВ | 7А | 350 кВА | Для статора генератора мощностью 600 МВт и ниже |
CHX-L-600KVA/50KV | 50 кВ | 12А | 600 кВА | Для статора генератора мощностью 1000 МВт и ниже |
Специальные требования могут быть сделаны по заказу |
X. Стандартная таблица испытаний из IEC60034-1:2017 Ротационные электрические машины - Часть 1 :Квалификация и производительность
