PD Free Ac Resonant Test Set Частичное испытательное оборудование для испытаний разрядов не более 10pC

Подробная информация о продукте:

Место происхождения:	Нинбо, Китай
Фирменное наименование:	Ningbo Suntech Power
Сертификация:	ISO9001
Номер модели:	Серия FKWJF

Оплата и доставка Условия:

Количество мин заказа:	Один блок
Цена:	Negotiable
Упаковывая детали:	Экспортный стандартный деревянный корпус без фумигации
Время доставки:	65 ~ 90 рабочих дней
Условия оплаты:	L/C, T/T
Поставка способности:	5 комплектов / 2 месяца

контакт

Подробное описание продукта

Принцип испытания:	Резонансная схема с переменной частотой	Использование:	Испытание выдерживания индуцированного напряжения и частичного разряда
Конструкционная особенность:	ПД свободный тип, не более 10pC	Компонент:	В/Ф источник питания, трансформатор возбуждения, легкий модульный испытательный реактор и разделител
Частота испытаний:	150 Гц/200 Гц или 20~300 Гц	Рабочий цикл:	90 минут или 180 минут
Точность теста:	Не менее 1,5%	Форма волны выхода:	Хорошая синусовая волна
Специально для:	Испытание на месте для трансформатора мощности класса UHV большой емкости	Использование реактора:	В последовательности или параллельно
Стандарт испытаний:	IEC60076-3-2013 (согласно требованиям стандарта)
Высокий свет:	Устройство для испытаний частичного разряда 150 Гц , Набор испытаний с свободным резонансом PD , Набор испытаний с AC-резонансом переменной частоты

ПД свободнорезонансный испытательный набор, испытательный набор напряжения, испытательный набор трансформаторного напряжения и испытательный набор частичного разряда

I. Описание продукции:

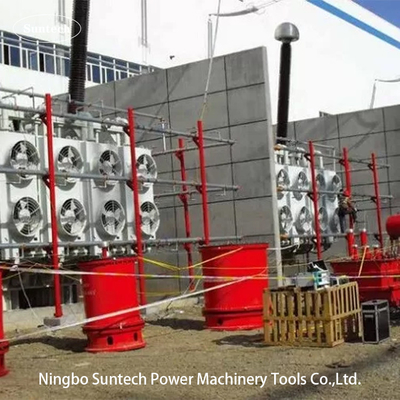

Система испытаний серии FKWJF в основном используется для испытаний напряжения, вызванного полевым напряжением, и частичного разряда трансформаторов мощности класса 110 кВ и выше. This system adopts PD free push-pull variable-frequency power source technique which ensure fine sine wave and proper test frequency output during testing under iron core unsaturated condition of power transformer Система также может быть спроектирована совместимой для испытания кабеля XLPE на большие расстояния или HV GIS.Вышеприведенные изображения предназначены для трансформатора индуцированного напряжения выдерживают & частичный разряд испытательной системы, сделанной Fanke для испытания для 220KV трансформатора мощности в поле.

Испытание сдерживания индуцированного напряжения ((IVWT), также называемое испытанием сдерживания индуцированного перенапряжения,ACSD,ACLD, DVDF, является одним из самых важных диэлектрических испытаний силовых трансформаторов. Согласно IEC60076-3-2013,IVWT необходим для рутинных испытаний и испытаний приемки при установке трансформатора 110 кВ..

II. Применимые объекты

Трансформатор с повышенной изоляцией 110 кВ
Трансформаторы класса 220KV, 500KV, 750KV, 1000KV.
Испытания на стойкость переменного напряжения могут проводиться для ГИС, трансформаторов, переключателей, буширования и кабелей не более 1000 кВ, если они оснащены соответствующими серийными резонансными ВВ-реакторами.

III. Состав системы

PD свободный источник питания с переменной частотой и шкаф наблюдения и управления,
Трансформаторы свободного возбуждения PD,
Тест-реактор компенсации потерь,
Испытательный прибор с частичным разрядом
Сцепление Дивизор напряжения
Необходимое испытательное оборудование

IV. Технические характеристики

Дизайн линейной схемы усилителя мощности, выход синусовой волны, мало искажений волны.
Многоуровневая защита включает:защиту от сбоев разряда, защиту от перенапряжения, защиту от короткого замыкания выхода, защиту от нулевого положения запуска, защиту от замыкания мостового рукава,любой из вышеперечисленных видов защиты работает, выходное напряжение будет блокироваться немедленно, основное энергоснабжение цепи будет отключено, чтобы гарантировать безопасность персонала,испытываемые объекты и испытательная система.
Источник сигнала устройства производится из выделенного чипа, стабильность частоты выхода может достигать 0,0001 Гц.и выходное напряжение контролируется одним микросхемой, которая гарантирует степень нестабильности напряжения менее 1%.
С функцией установки параметров испытания, таких как испытательное напряжение и время, автоматические и ручные методы управления.
С функцией регулирования автоматической стабилизации напряжения, постоянный выход напряжения при регулировании частоты в пределах установленного.
Оптически управляемые, полностью изолированные HV и низковольтные контуры управления.
Непрерывно регулируемый в диапазоне испытательной частоты 20 ∼ 400 Гц и с функцией автоматического поиска резонансной частоты.
ЖК-дисплей и многочисленные вращающиеся мыши с управляемым интерфейсом между человеком и компьютером, простой и удобный для работы и черчения проводов.
Источник питания с переменной частотой защищен высокопроницаемым магнитным материалом, способным противостоять сильным нарушениям электрического поля и обеспечивать точность и стабильность измерений.
Это устройство может быть оборудовано специальным испытательным транспортным средством и контейнером вместе.

V. Общие технические данные:

1 Мощность источника питания с переменной частотой: 3 кВт ~ 450 кВт ((Необязательно в зависимости от модели системы);

2 Номинальное входное напряжение: трехфазное 380V±10%,50Hz

3 Номинальное выходное напряжение испытательной системы: максимум до 1200 КВ ((Специальные спецификации могут быть изготовлены на заказ)

4 Номинальный выходный ток испытательной системы: может быть выполнен по заказу

5 Частота испытания выхода: 20-400 Гц.

6 ПД уровень сам по себе: ≤ 5pC под номинальным выходным напряжением

7 Выходная форма волны: стандартная синусная волна, фактор отклонения волновой формы ≤ 1%

8 Степень нестабильности выходного напряжения: ≤ 1,0%

9 Степень нестабильности частоты выхода: ≤ 0,05%

10 Уровень шума: ≤ 65 дБ

11 Уровень изоляции: выходный/входящий терминал наземного действия ≥ 3 кВ/ВК/1мин

12 Рабочий цикл: ≥ 3 часа ((Специальные спецификации могут быть изготовлены на заказ)

13 Допустимое повышение температуры: непрерывная работа 3 часа при номинальной нагрузке не более 70K

Примечание:Специальные спецификации могут быть изготовлены на заказ
