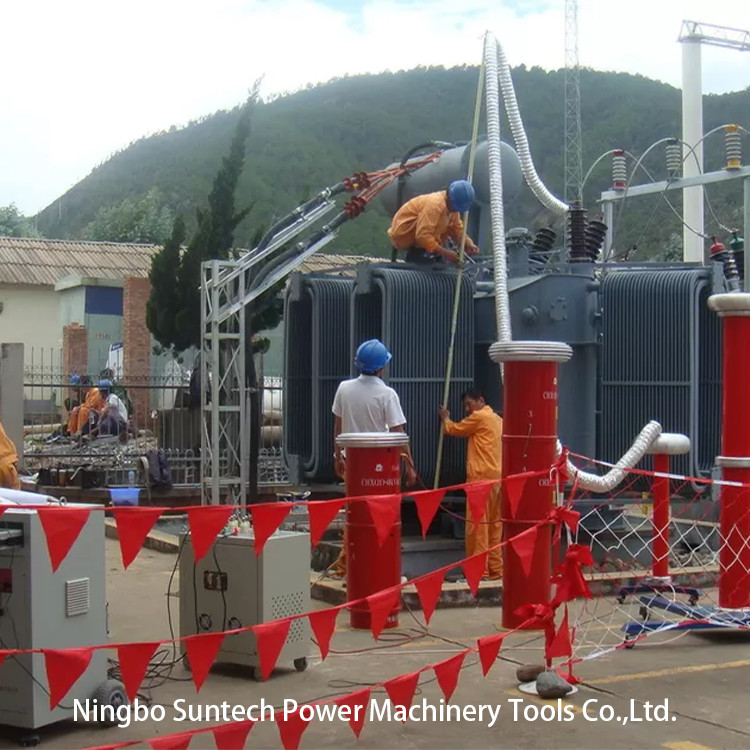

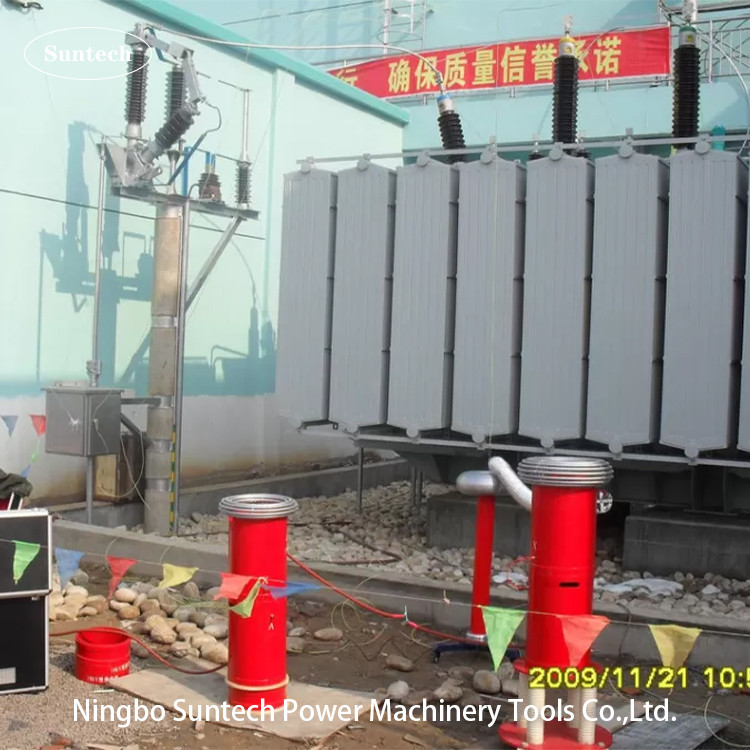

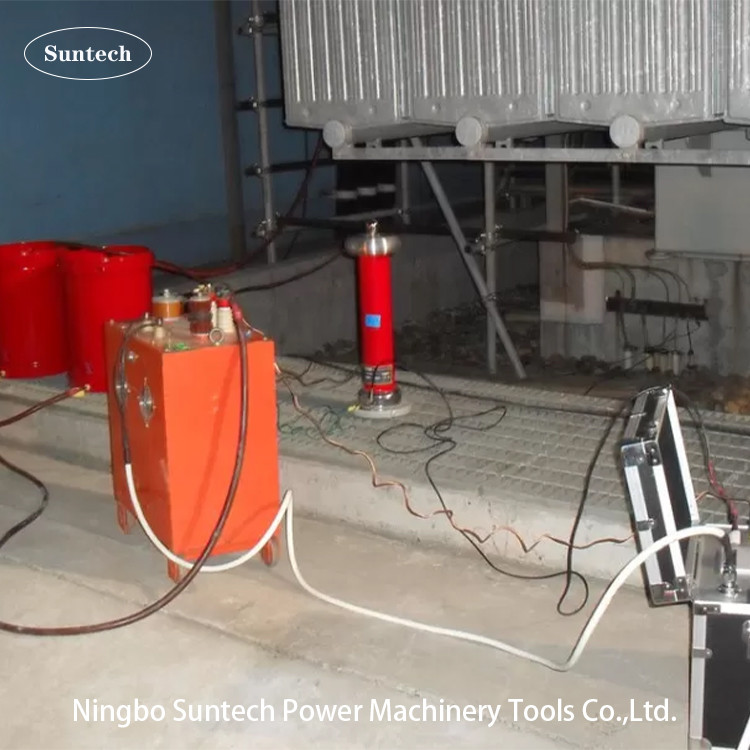

На месте система резонансного испытания переменного тока для испытаний электростанций 110 кВ

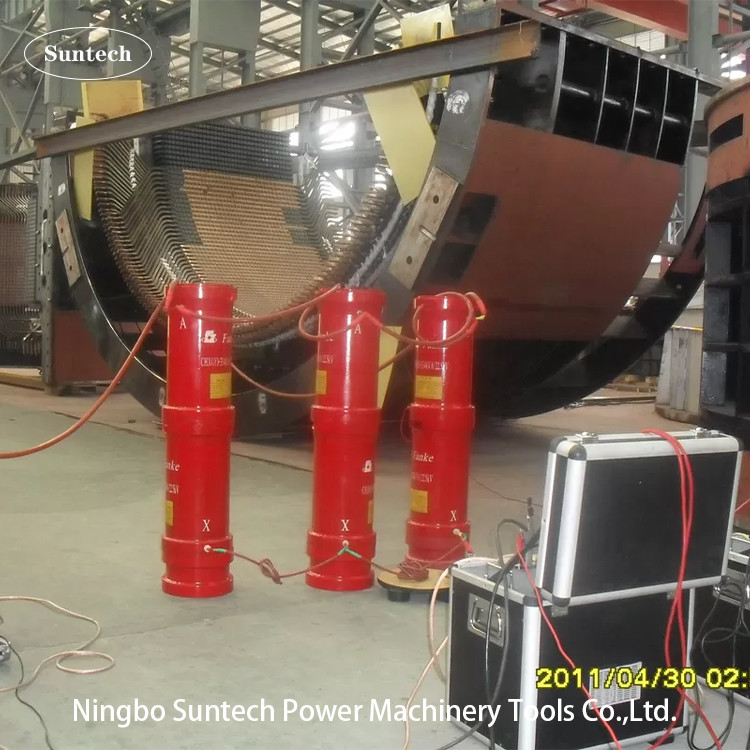

Примечание:1.Конденсатор нагрузки может быть опциональным при испытании силового двигателя, генератора и силового трансформатора в диапазоне от 45 до 65 Гц.

2Испытательный реактор может быть изготовлен на 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV для каждой части в соответствии с различным объемом испытываемого объекта или требованиями клиента.

III. Испытательная схема:


VF: источник питания с переменной частотой T: трансформатор возбуждения
L: Испытательный реактор Cx: Испытуемое оборудование MOA1: Ограничитель молнии
C1,C2: разделитель напряжения ((C1 - высоковольтная рука,C2 - низковольтная рука))



IV. Технические данные

1. Источник питания: 220±10% ((однофазный),50Hz/60Hz
2. Спектр применения: распределительная электростанция и ГИС 110 кВ
3. Номинальная выходная мощность: 216 кВА
4. Испытательное напряжение: 27KV, 54KV, 108KV, 200KV
5. Испытательный ток: 8A@27KV, 4A@54KV,2A@108KV,1A@200KV
6. Диапазон регулярных частот: 30 - 300 Гц
7. Выходная резонансная волновая форма напряжения: синусная волна
8. THD выходной формы волны: ≤ 1%
9. Уровень изоляции: менее 1,1 раза и сохраняет 1 минуту, нормальный
10. Рабочий цикл: 60 мин при номинальном текущем рабочем состоянии;
11. Качественный коэффициент самого испытательного набора: Q≥30 ((при F=30HZ);
12. Повышение температуры: менее 65K при номинальном рабочем токе 60 минут;
13. Уровень шума: не более 70B
14. Структура реактора: сухой тип, тип цилиндра эпоксидной трубы;

V. Аксессуары

• Коробка аксессуаров для хранения аксессуаров
• Входные кабели источника питания
• Выходные кабели источника питания
• Выходные кабели трансформаторов
• Кабели заземления системы
• Параллельные кабели реактора
• ВВ-измерительные кабели (выходные кабели разделителя напряжения)
• Выходные кабели HV ((реактор для разделения, разделитель для объекта испытания)
• Изоляционная опорная основа
• кольцо короны для испытания 200 кВ
• Предлагаются заключительный отчет о испытаниях, сертификат качества, руководство пользователя и перечень упаковки.

VI. Факультативная часть

Конденсатор компенсации нагрузки

• Необязательная модель: 200KV/20000pF; 200KV/10000pF; 200KV/6000pF;
