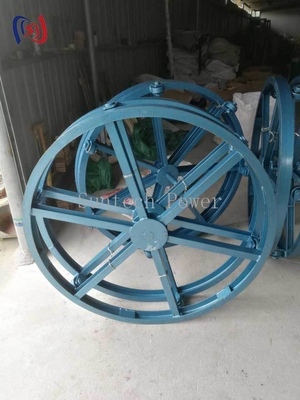

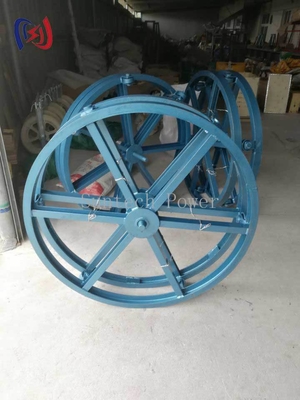

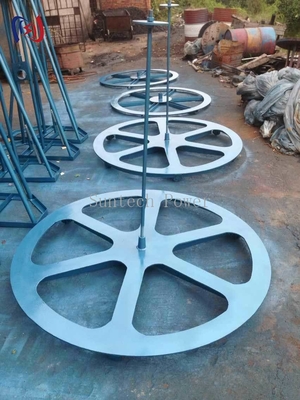

Вертикальный тип кабельного катушка стоят тяжелой стальной рамы для высоковольтных кабельных проектов

Вертикальный тип кабельного катушка стоят тяжелой стальной рамы для высоковольтных кабельных проектов

1. ОБЗОР Продукта

Вертикальный тип кабельной катушки предназначен для проектов передачи и распределения электроэнергии, требующих эффективного управления кабелями в ограниченных помещениях.Вертикальная ориентация позволяет минимизировать отпечатки, сохраняя при этом мощную грузоподъемностьВ отличие от традиционных горизонтальных подъемников, эта подъемная стойка имеет сваренную стальную конструкцию с усиленными соединениями, специально разработанную для обработки тяжелых кабельных барабанов диаметром до 1,5 м.эта модель оптимизирует эффективность рабочего пространства, что делает его идеальным для прокладки городских подземных кабелей, установки туннелей и работы на подстанциях в помещениях.

2. Структурный дизайн - Что?

• Материал каркаса: углеродистая сталь Q235B толщиной 5 мм с горячим оцинкованным покрытием
• Размеры базы: 800мм х 800мм квадратная конфигурация с 4 регулируемыми нивелирующими ногами
• Регулирование высоты: 6-позиционная система штифтового блокирования (1.0м/1.2м/1.4м/1.5м/1.6м/1.8м)
• Грузоподъемность: 500 кг рабочей нагрузки (750 кг предельного предела безопасности)
• Механизм вращения: 360° плавное вращение с герметичными шаровыми подшипниками

3. ОПЕРАТИОНАЛЬНЫЕ особенности

• Противонаклоненная стабильность: взвешенная основание предотвращает опрокидывание во время высоконапряженного кабельного тяги
• Закрытие барабана: пружинные блокировочные булавы обеспечивают защиту кабельных катушек во время транспортировки
• Система торможения: ручное управление тормозом трения скоростью разворачивания кабеля (3 регулируемых уровня)
• Модульная сборка: отключение основания, колонны и верхней сборки для компактного хранения

- Что?

4Преимущества работы.

• Эффективное использование пространства: занимает на 60% меньше площади на полу, чем горизонтальные стенды
• Экономия труда: один оператор может справиться с заменой барабана менее чем за 2 минуты
• Прочность: оцинкованное покрытие выдерживает более 1000 часов испытаний соляным спреем
• Соответствие требованиям безопасности: отвечает стандартам IEC 61439-1 для электротехнического оборудования для строительства

- Что?

5Типичные применения

• Городские электрические сети: прокладка подземных кабелей в перегруженных городских районах
• Возобновляемые источники энергии: коллекторные системы ветровых парков и соединения солнечных парков
• Промышленные установки: высоковольтные кабельные установки на производственных объектах
• Транспорт: Электрификация железнодорожных туннелей и электростанции метрополитена

- Что?

6Протокол содержания - Что?

• Ежедневно: визуальный осмотр на предмет повреждения конструкции или свободных компонентов
• Еженедельно: механизм вращения смазки с литийным жиром
• Ежемесячно: проверяют все крутящие моменты болтов по спецификации 50 Нм
• Ежегодно: вновь наносить антикоррозионное покрытие, если поверхностные царапины превышают 5% площади

7. ЭКОНОМИЧЕСКИЕ ПОЛОЖЕНИЯ

• Расчет рентабельности инвестиций: Заменяет 2 рабочих, обычно требуемых для ручной обработки (возврат в течение 5 месяцев)
• Защита кабелей: предотвращает потенциальные повреждения на барабан более 12 000 долларов от неправильного обращения
• Экономия в логистике: 8 стендов в одном и том же грузовом вагоне, ранее необходимых для 3 горизонтальных блоков
• Долговечность: 10-летняя гарантия конструкции при надлежащем обслуживании

- Что?8. Сравнительные преимущества

По сравнению с обычными горизонтальными кабельными стойками:

• 30% быстрее развертывание кабелей в ограниченных помещениях
• Снижение на 50% несчастных случаев на рабочем месте, связанных с обращением с барабанами
• 40% меньше затрат на обслуживание в течение всего срока службы из-за оцинкованной защиты
