Конструкция А-образной решетчатой гини для подъема тяжелых грузов
Особенности:
А-образная решетчатая гинь - это сверхмощная подъемная система, специально разработанная для возведения, обслуживания передающих вышек и установки высоковольтных линий. Ее отличительная А-образная конструкция обеспечивает превосходную устойчивость и грузоподъемность по сравнению с одностоечными системами. Основные особенности включают:
Высокопрочная конструкция: Доступна из оцинкованной стали или легкого алюминия с антикоррозийными покрытиями

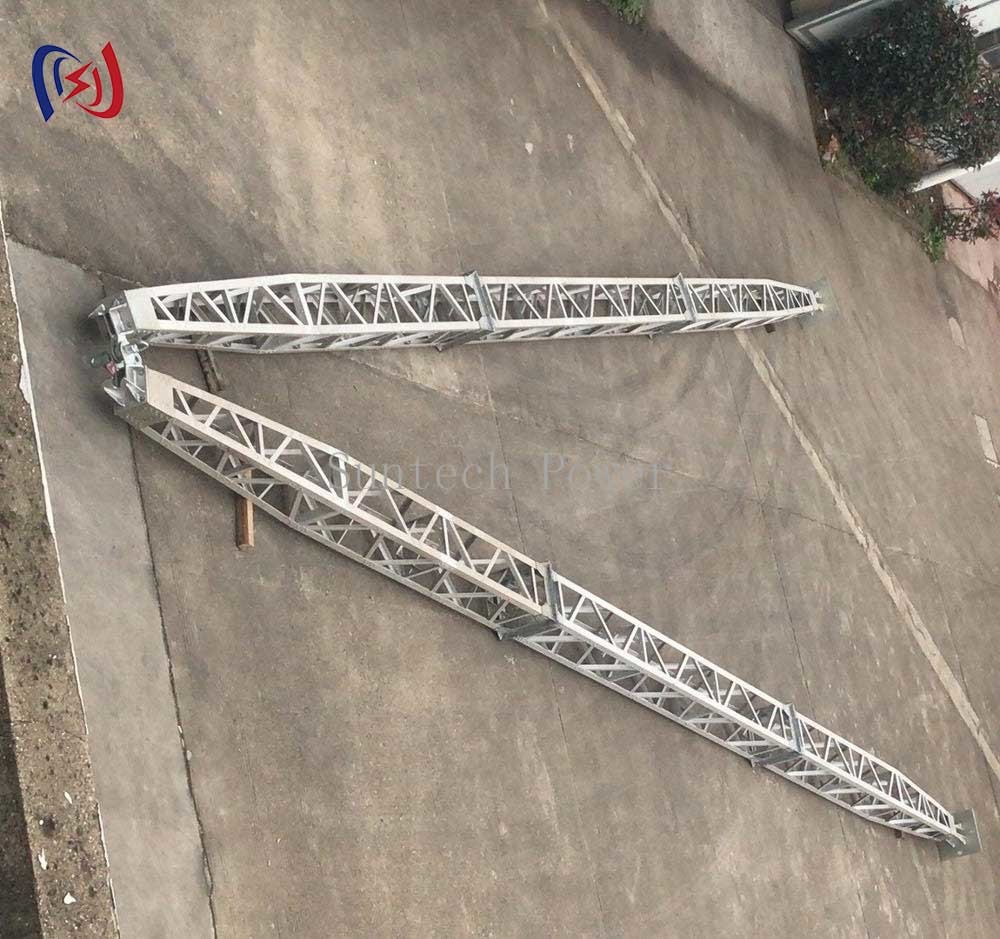

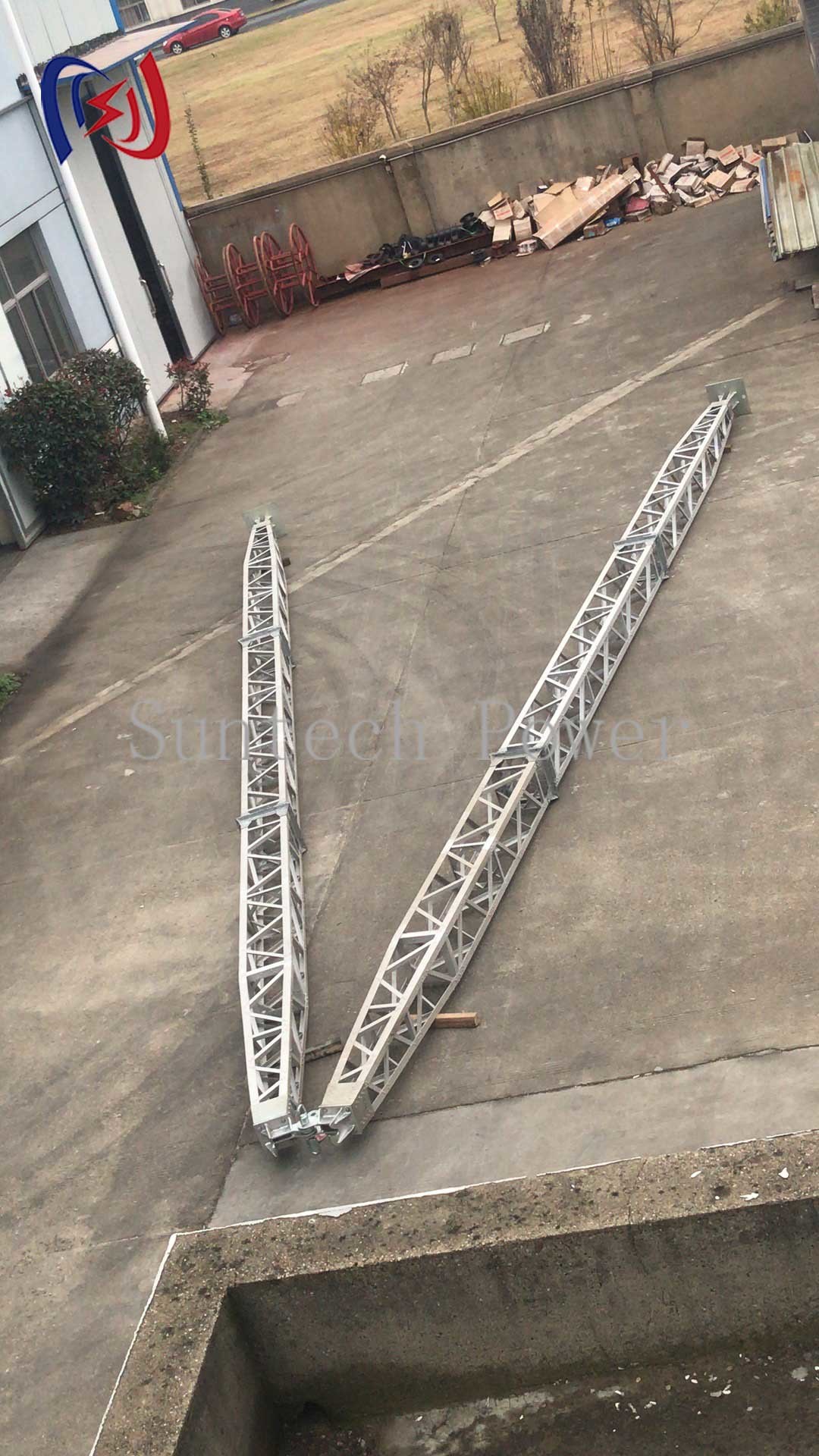

Модульная решетчатая конструкция: Секции с зацеплением позволяют быстро собирать и регулировать высоту (обычно от 6 м до 25 м)

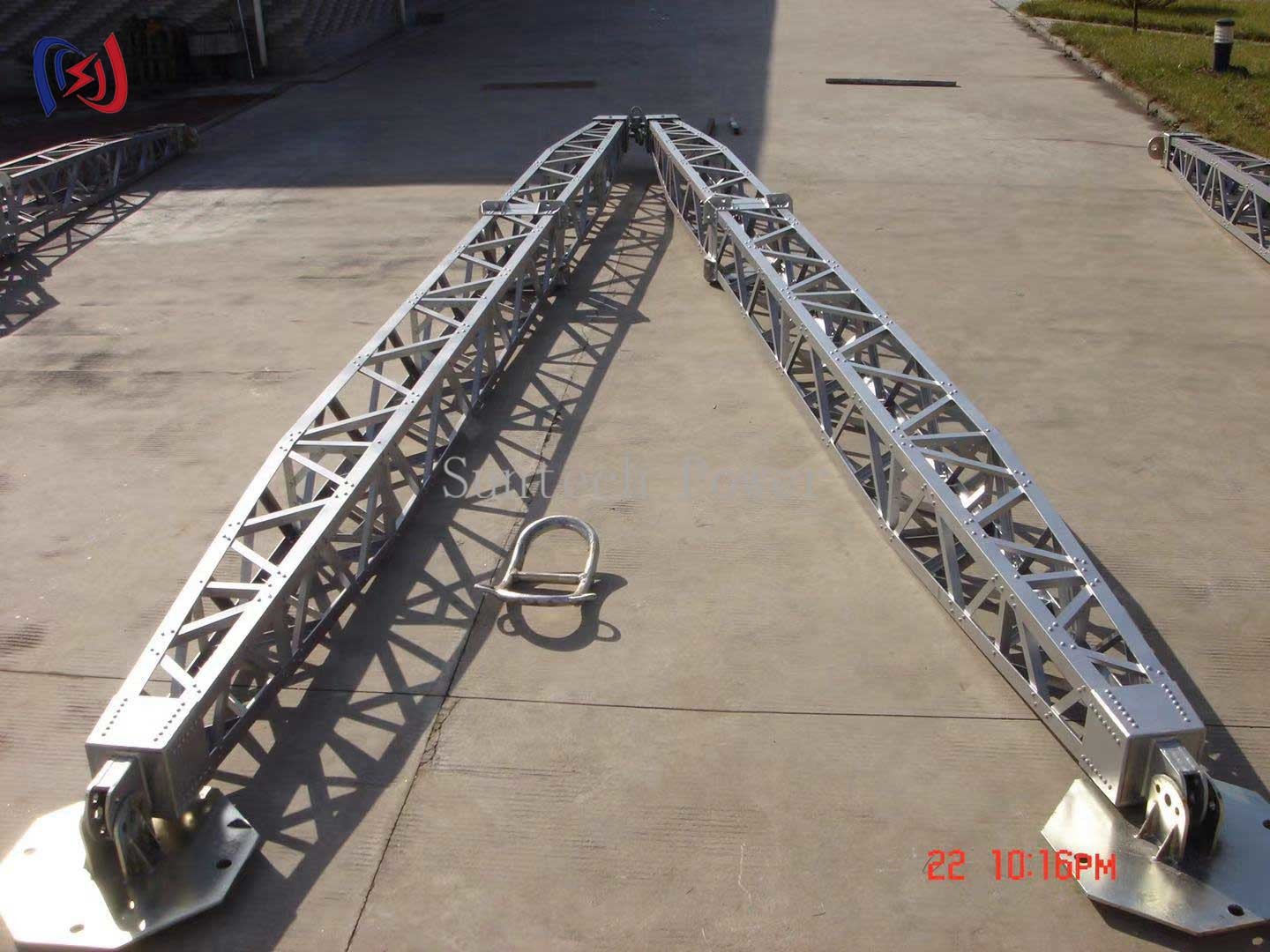

Широкое основание для устойчивости: А-образная конфигурация предотвращает опрокидывание при подъеме тяжелых грузов
Встроенные точки крепления: Несколько точек крепления для точного управления нагрузкой
Механизмы блокировки безопасности: Автоматические храповые системы предотвращают случайное освобождение
Дополнительные аксессуары: Включая тензодатчики, комплекты оттяжек и системы вращения
Принцип работы:
А-образное основание крепится к фундаменту вышки или несущей конструкции
Оттяжки (при использовании) обеспечивают дополнительную боковую устойчивость

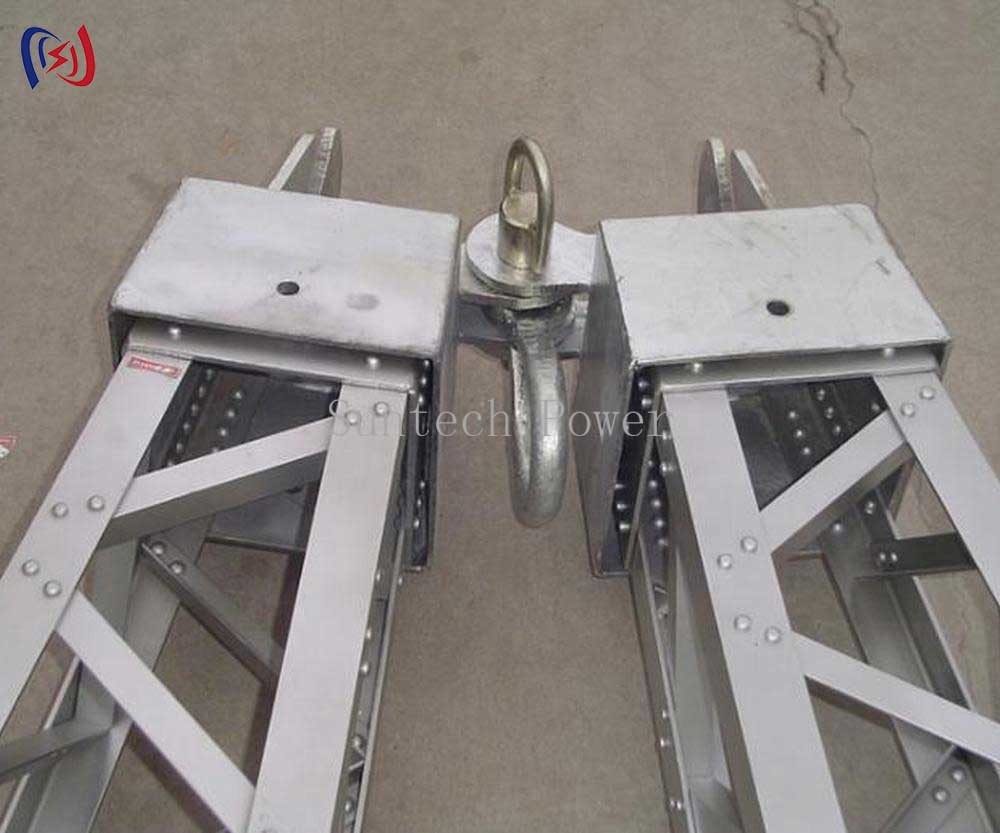

Подъемный механизм (ручная цепная таль или электрическая лебедка) монтируется на вершине
Груз поднимается вертикально между двумя стойками А-образной рамы

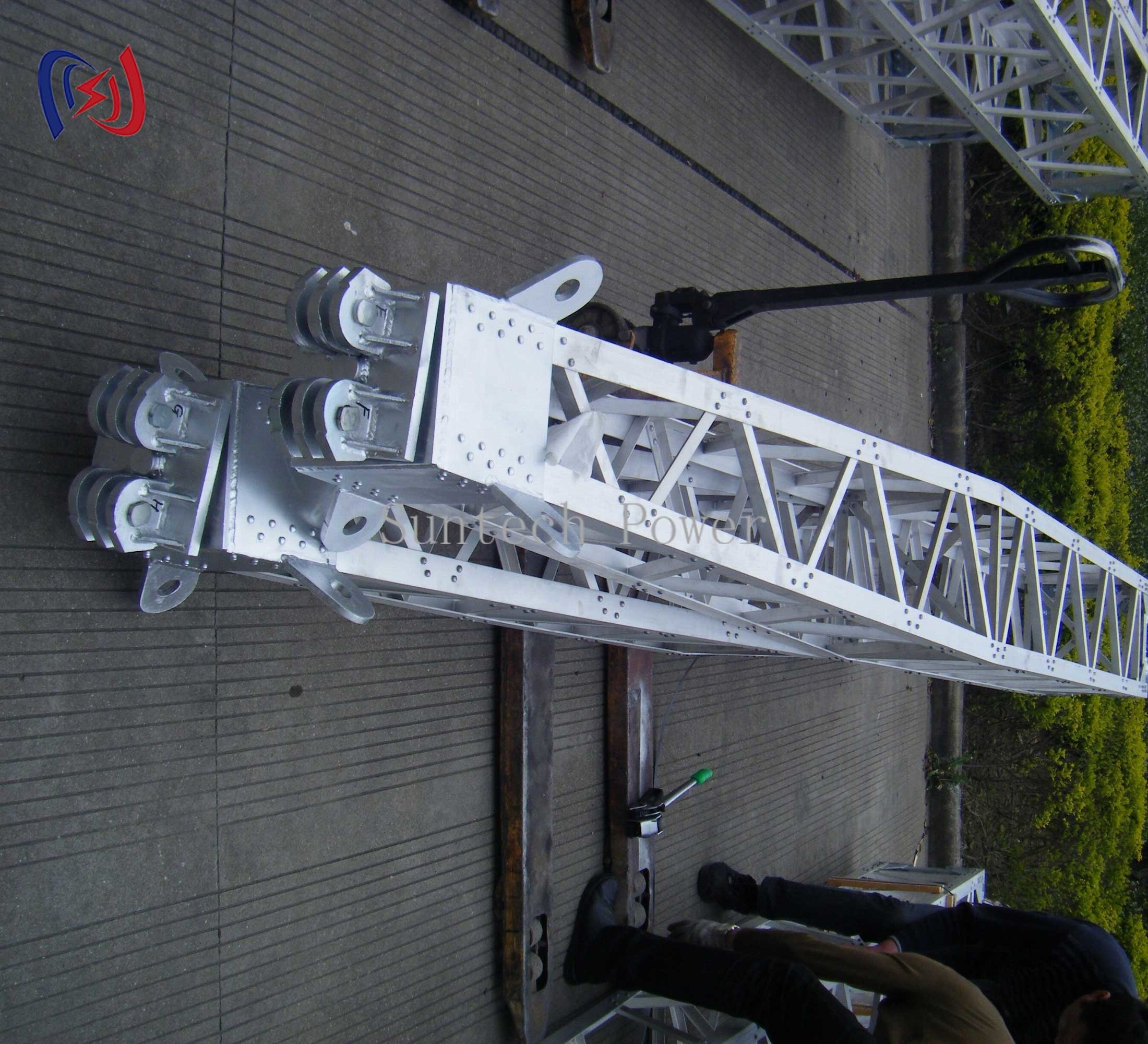

Направляющие ролики обеспечивают плавную работу и предотвращают раскачивание груза
Применение:
Возведение передающих вышек и установка компонентов
Операции по натягиванию высоковольтных проводов
Подъем и размещение оборудования подстанций
Установка антенн сотовых вышек
Проекты установки кабелей мостов
Преимущества:
✔ Превосходная устойчивость - А-образная конструкция противостоит боковым нагрузкам и ветровым воздействиям
✔ Более высокая грузоподъемность - Обычно в 1,5-2 раза больше, чем у одностоечных систем
✔ Точный контроль - Отлично подходит для выравнивания тяжелых компонентов вышки
✔ Адаптируемая конфигурация - Модульная конструкция подходит для различных потребностей проекта
Обслуживание и поддержка:
Доступны инженерные расчеты для конкретных объектов
Изготовление на заказ для специальных применений
Полные руководства по осмотру и техническому обслуживанию
Пояснение:

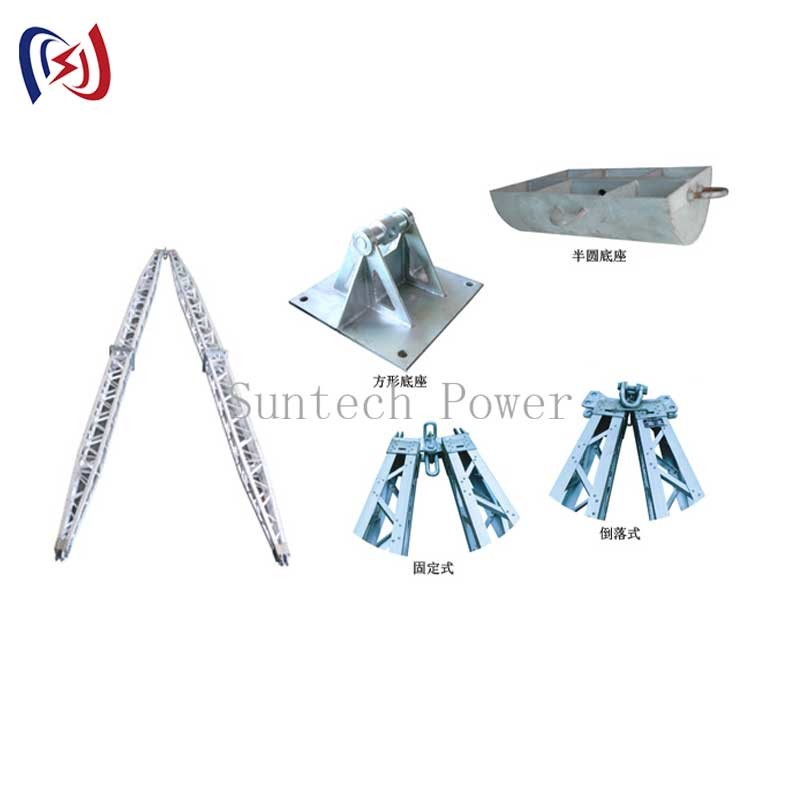

Верхняя часть гиней перевернута, а базовая часть гини полукруглая или квадратная. И это следует учитывать при заказе.
03361-03445 - материал из алюминиевого сплава. 03611-03615 - материал из марганцевой стали.
| № п/п |
Модель |
Диапазон (м) |
Сечение (мм) |
Размер основной части (мм) |
Размер аксессуара (мм) |
Вертикальная нагрузка (кН) |
Коэффициент безопасности (К) |
Вес (кг/м) |
| 03361 |
LBR-250 |
8-13 |
250*250 |
50*50*4 |
25*25*3 |
72-26 |
2.5 |
10.5*2 |
| 03371 |
LBR-300A |
8-16 |
300*300 |
50*50*4 |
25*25*3 |
90-26 |
10.5*2 |
| 03380 |
LBR-300B |
300*300 |
50*50*5 |
30*30*3 |
11.0*2 |
| 03381 |
LBR-350 |
8-16 |
350*350 |
50*50*5 |
30*30*3 |
120-35 |
10.5*2 |
| 03391 |
LBR-400A |
11-18 |
400*400 |
50*50*5 |
30*30*3 |
147-38 |
11.0*2 |
| 03401 |
LBR-400B |
400*400 |
60*60*5 |
30*30*3 |
14.6*2 |
| 03411 |
LBR-500A |
13-20 |
500*500 |
60*60*5 |
30*3*3 |
162-81 |
18*2 |
| 03415 |
LBR-500B |
500*500 |
60*60*5 |
40*40*3 |
20*2 |
| 03421 |
LBR-500C |
500*500 |
70*70*6 |
40*40*3 |
256-127 |
21*2 |
| 03425 |
LBR-500D |
500*500 |
70*70*6 |
50*50*4 |
22*2 |
| 03431 |
LBR-600A |
15-22 |
600*600 |
60*60*6 |
40*40*3 |
171-96 |
20*2 |
| 03435 |
LBR-600B |
600*600 |
70*70*6 |
40*40*3 |
21*2 |
| 03441 |
LBR-600C |
600*600 |
70*70*6 |
50*50*4 |
275-150 |
22*2 |
| 03445 |
LBR-600D |
600*600 |
80*80*6 |
50*50*4 |
24*2 |
| 03611 |
GBR-300 |
10-15 |
300*300 |
50*50*5 |
30*30*3 |
75-35 |
33*2 |
| 03612 |
GBR-400 |
12-18 |
400*400 |
56*56*5 |
30*30*3 |
100-75 |
43*2 |
| 03613 |
GBR-500 |
14-24 |
500*500 |
63*63*5 |
40*40*4 |
185-125 |
54*2 |
| 03614 |
GBR-600 |
16-26 |
600*600 |
70*70*6 |
40*40*4 |
420-145 |
63*2 |
| 03615 |
GBR-700 |
18-28 |
700*700 |
80*80*6 |
50*50*4 |
600-230 |
75*2 |
