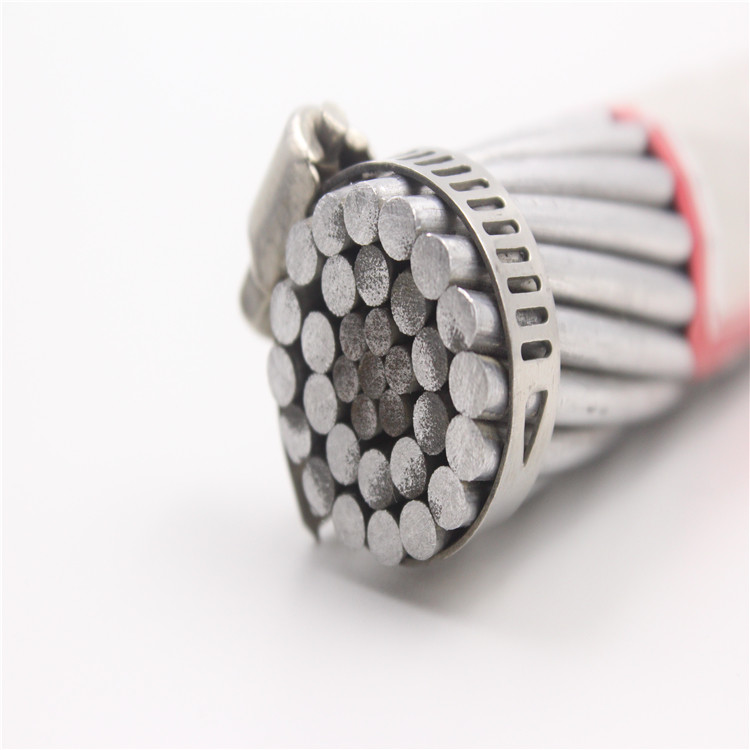

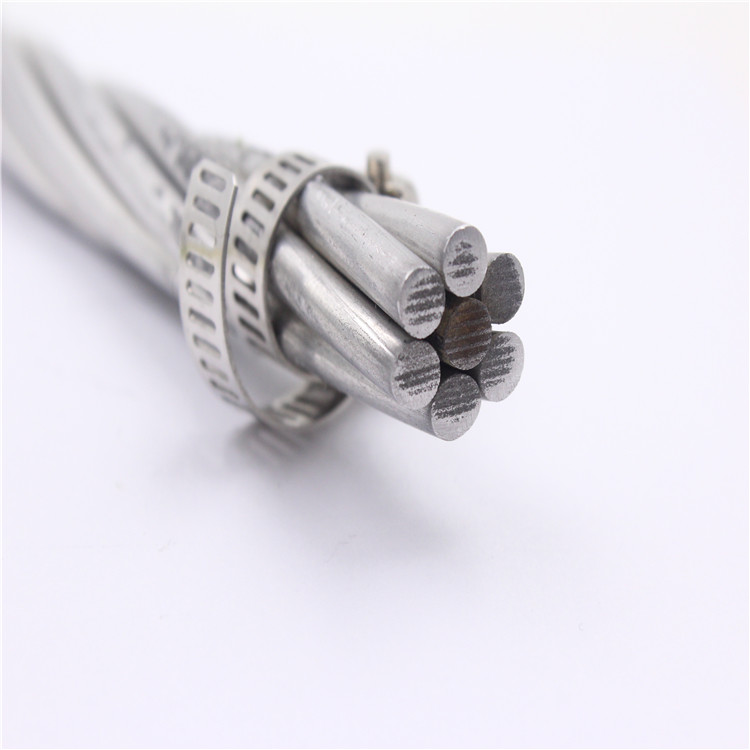

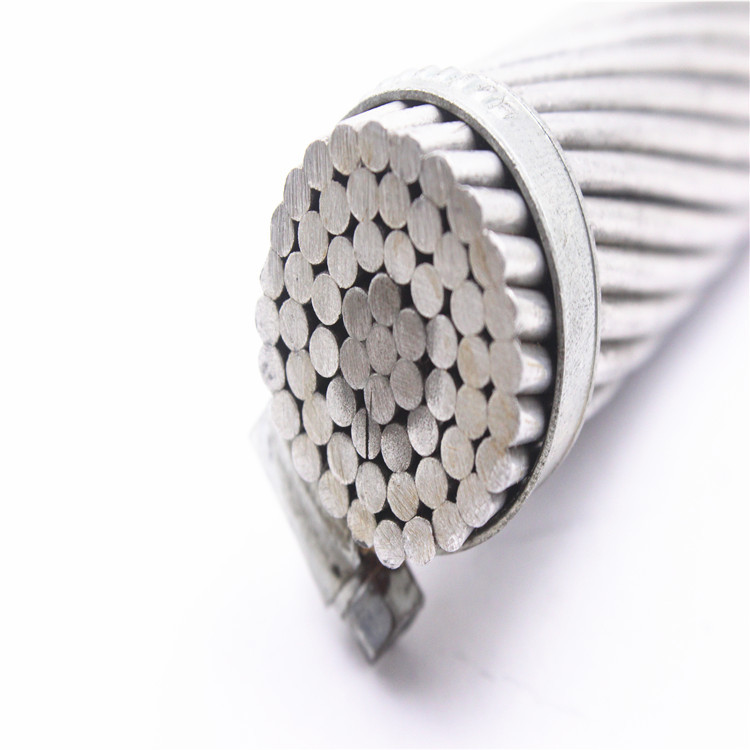

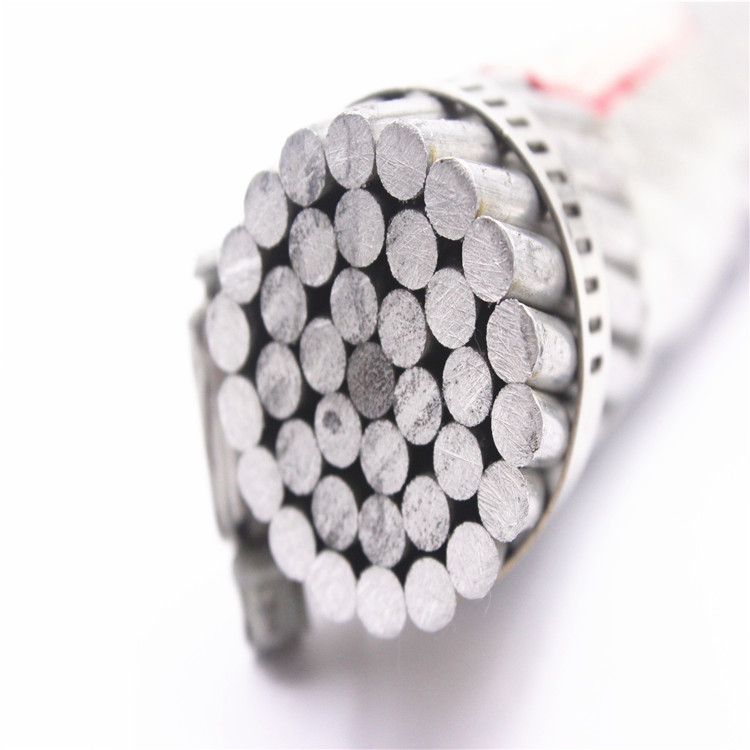

Ядр кабеля ACSR (алюминиевая сталь проводника усилила) состоя из гальванизированное стальное, которое окружило концентрическими слоями алюминиевого провода, и смазывает при необходимости.
2.Application
ACSR, AAC, AAAC, проводник ASCSR&ACAR широко используемый в линиях передачи энергии с различными уровнями напряжения тока. В виду того что они имеют такие хорошие характеристики как простая структура, удобная установка и обслуживание, низкая цена для линии, большая емкость передачи и также соответствующая для класть через реки и линию etc долин воздушную.
Характеристики ACSR технические основанные на стандартном BS 215
| Кодовое наименование | Номинальная алюминиевая область | Садить на мель и диаметр провода | Секционная зона алюминия | Полная секционная область | Приблизительно общий диаметр | Приблизительно массовый | Высчитанное сопротивление D.C. на 20oC | Высчитанная разрывная нагрузка | |
| Al | Сталь | ||||||||
| mm2 | No./mm | mm2 | mm2 | mm | kg/km | ом /km | kN | ||
| КРОЛИК | 50 | 6/3.35 | 1/3.35 | 52,88 | 61,7 | 10,05 | 214 | 0,5426 | 18,35 |
| СОБАКА | 100 | 6/4.72 | 7/1.57 | 105 | 118,5 | 14,15 | 394 | 0,2733 | 32,7 |
| ВОЛК | 150 | 30/2.59 | 7/2.59 | 158,1 | 194,9 | 18,13 | 726 | 0,1828 | 69,2 |
| ДИНГО | 150 | 18/3.35 | 1/3.35 | 158,7 | 167,5 | 16,75 | 506 | 0,1815 | 35,7 |
| РЫСЬ | 175 | 30/2.79 | 7/2.79 | 183,4 | 226,2 | 19,53 | 842 | 0,1576 | 79,8 |
| ЗЕБРА | 400 | 54/3.18 | 7/3.18 | 428,9 | 484,5 | 28,62 | 1621 | 0,0674 | 131,9 |
Характеристики ACSR технические основанные на стандартном ASTM b 232
| Кодовое наименование |
Номинальный AWG/MCM |
Садить на мель и диаметр провода | Секционная зона алюминия | Полная секционная область | Приблизительно общий диаметр | Приблизительно массовый | Высчитанное сопротивление D.C. на 20oC | Высчитанная разрывная нагрузка | |
| Al | Сталь | ||||||||
| No./mm | mm2 | mm2 | mm | kg/km | Ω/km | kN | |||
| Турция | 6 | 6/1.68 | 1/1.68 | 13,29 | 15,48 | 5,04 | 54 | 2,1586 | 5,24 |
| Лебедь | 4 | 6/2.12 | 1/2.12 | 21,16 | 24,71 | 6,36 | 85 | 1,3557 | 8,32 |
| Воробей | 2 | 6/2.67 | 1/2.67 | 33,61 | 39,22 | 8,01 | 136 | 0,8535 | 12,7 |
| Робин | 1 | 6/3.0 | 1/3.0 | 42,39 | 49,49 | 9,0 | 171 | 0,6767 | 15,85 |
| Ворон | 1/0 | 6/3.37 | 1/3.37 | 53,48 | 62,38 | 10,11 | 216 | 0,5364 | 19,32 |
| Триперстки | 2/0 | 6/3.78 | 1/3.78 | 67,42 | 78,65 | 11,34 | 273 | 0,4255 |
23,62 |
3.Standard
BS-215-2-70 ACSR
50182:2001 EN BS
ASTM B233/B232M-99
PACKAGING&SHIPPING
Различный пакет для клиента выбрать!
Для надземного проводника (AAC AAAC ACSR ACAR ACSR/AW), мы обычно используем стандартный деревянный барабанчик для упаковки как belowing изображение. Мы можем конструировать различные типы пакета согласно требованиям к клиента.
САМЫЕ ЛУЧШИЕ ОБСЛУЖИВАНИЯ!
товар 1.Custom: мы можем сделать кабель как ваша потребность включаем цвет, размер и поэтому OEM /ODM предложения on.we также
фабрика 2.Own: Достоверный источник сырья, мы можем предложить вам цену по прейскуранту завода-изготовителя.
образец 3.Free: Свободный образец, который нужно обеспечить, но перевозка образца должны быть paied клиентами;
доставка 4.Speed: 15-30 дней, профессиональная команда перехода.
5.All тип тест: Профессиональное техническое оборудование обеспечивает высококачественное.
период 6.Warranty: Свободный период гарантии продукта обычные 3-5 лет.
