556,5 MCM усиленной сталью проводника ACSR обнаженной алюминиевой нырнул

Подробная информация о продукте:

Место происхождения:	НИНБО, КИТАЙ
Фирменное наименование:	Suntech
Сертификация:	ISO9001,CCC
Номер модели:	ACSR

Оплата и доставка Условия:

Количество мин заказа:	5000m
Цена:	Negotiation
Упаковывая детали:	Экспортированные деревянные случай или контейнеры
Время доставки:	10-15 трудодней
Условия оплаты:	L/C, T/T, западное соединение
Поставка способности:	8000Ton/Month

контакт

Подробное описание продукта

Имя:	Сталь проводника голубя ACSR алюминиевая усилила	Деталь:	Обнаженный проводник
Использование:	Линия передачи энергии	Изоляция:	НЕТ
Стандарт:	Заявите решетку, электростанцию	Материальный список:	Алюминий
Высокий свет:	Проводник 556 , 5 MCM ACSR алюминиевый , Линия проводник ACSR надземная

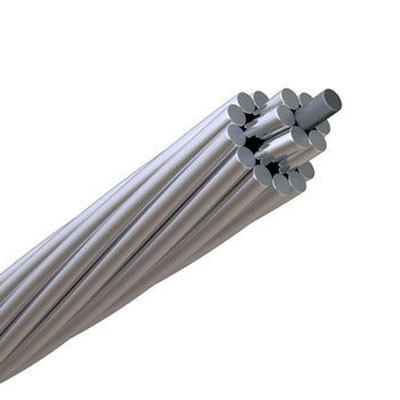

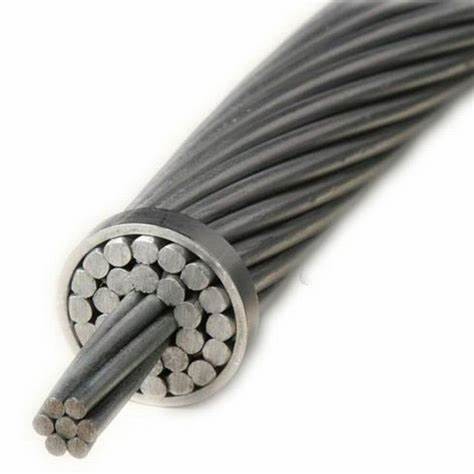

556,5 MCM усиленной сталью проводника ACSR алюминиевой нырнул

Что 556,5 кабель голубя ACSR?

Алюминиевые усиленные стальные проводников (ACSR), также как обнаженные алюминиевые проводники, один из наиболее широко используемых проводников для передачи. 556,5 MCM нырнул кабель ACSR состоит из одних или больше слоев алюминиевых проводов, который сели на мель над высокопрочным стальным ядром которое может быть одиночные или множественные стренги в зависимости от требования. Могут быть различно садящ Al сочетаний из и стальные провода на мель одалживая гибкость получить соответствующую настоящую пропускную способность и механическую прочность для применения.

Что спецификации 556,5 кабеля голубя ACSR MCM?

Размер (AWG или MCM): 556,5

Садить на мель (AL/STL): 26/7

Дюймы диаметра: Алюминий: 0,1463

Дюймы диаметра: Сталь: 0,1138

Дюймы диаметра: Стальное ядр: 0,3414

Дюймы диаметра: Кабель OD: 0,927

Вес lb/1000FT: Алюминий: 525,0

Вес lb/1000FT: Сталь: 241,0

Вес lb/1000FT: Итог: 766,0

Содержание %: Алюминий: 68,53

Содержание %: Сталь: 31,47

Разрывное усилие тарифа (lbs.): 22 500

OHMS/1000ft: DC на 20ºC: 0,0306

OHMS/1000ft: AC на 75ºC: 0,038

Ampacity: 726 Amps

Что применение 556,5 кабеля голубя ACSR?

556,5 кабель голубя ACSR соответствующий для пользы во всех практически пядях на деревянных поляках, башнях передачи, и других структурах. Применения выстраивают в ряд от длинных, дополнительных передающих линий высокого напряжения (EHV) к пядям подводн-обслуживания на распределении или потребительских напряжений на частных предпосылках.

Проводник ACSR (алюминиевое усиленного стального проводника) имеет длинный послужной список из-за своих экономики, dependability, и прочности к коэффициенту веса. Совмещенная облегченная и высокая проводимость алюминия с прочностью стального ядра включает высокие напряженности, меньше провеса, и более длинных пяди чем любая альтернатива.

Что стандарты 556,5 кабеля голубя ACSR?

Провод ASTM B-230 алюминиевый, 1350-H19 для электрических целей

Сели на мель проводники ASTM B-231 алюминиевые, концентрическое положение, который

Проводники ASTM B-232 алюминиевые, положенное, который концентрическое сели на мель, покрытое усиленное стальное (ACSR)

Алюминий ASTM B-341 покрыл стальной провод с сердечником для алюминиевых проводников, усиленного стального (ACSR/AZ)

Цинк ASTM B-498 покрыл стальной провод с сердечником для алюминиевых проводников, усиленного стального (ACSR)

Список проводника белки, который нужно выбрать

Кодовое наименование		проводник белки acsr
Номинальная алюминиевая область mm 2		20
Садить структуру на мель	Al. нет.	6
	Dia Al.	2,11
	St. нет.	1
	Dia St.	2,11
Секционная зона алюминия	mm 2	20,94
Полная секционная область	mm 2	24,43
Общий диаметр	mm	6,33
Итог	kg/km	85
Высчитанная разрывная нагрузка	daN	788
Высчитайте сопротивление D.C на ℃ 20	Ω/km	1,368
Настоящая оценка		109
