CO. инструментов машинного оборудования силы Нинбо Suntech, Ltd.
Профессиональные изготовитель и экспортер поля электричества
 |
| Место происхождения: | Нинбо, Китай |
| Фирменное наименование: | Ningbo Suntech Power |
| Сертификация: | ISO9001 |
| Номер модели: | CHX-275KVA/275KV |
| Количество мин заказа: | Один блок |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Экспортный стандартный деревянный корпус без фумигации |
| Время доставки: | 25-45 рабочих дней |
| Условия оплаты: | T/T |
| Поставка способности: | 10 единиц/2 месяца |
| Принцип испытания: | Резонансная схема с переменной частотой | Использование: | Изменение напряжения AC выдерживает испытание напряжения ниже 275 кВ |
|---|---|---|---|
| Макс. Емкость: | 275kVA | Максимальн Напряжение тока: | 275 кВ |
| Конструкционная особенность: | Переносимый тип, легкий вес на одну часть, специальный для установки и испытаний на месте | Компонент: | В/Ф источник питания, трансформатор возбуждения, легкий модульный испытательный реактор и разделител |
| Частота испытаний: | 30-300Hz | Рабочий цикл: | 60 минут |
| Точность теста: | Не менее 1,5% | Форма волны выхода: | Хорошая синусовая волна |
| Специально для: | Испытание на месте для ГИС 132 КВ и кабеля средней напряженности | Использование реактора: | В последовательности или параллельно |
| Стандарт испытаний: | IEC 60060-1:2010;IEC 62271-203:2011 для ГИС, IEC 60840:2011 для кабеля XLPE; | ||
| Высокий свет: | Система GIS AC-резонансных испытаний,Система резонансного испытания 132 кВ переменного тока,Набор испытаний с резонансным током переменного тока |
||

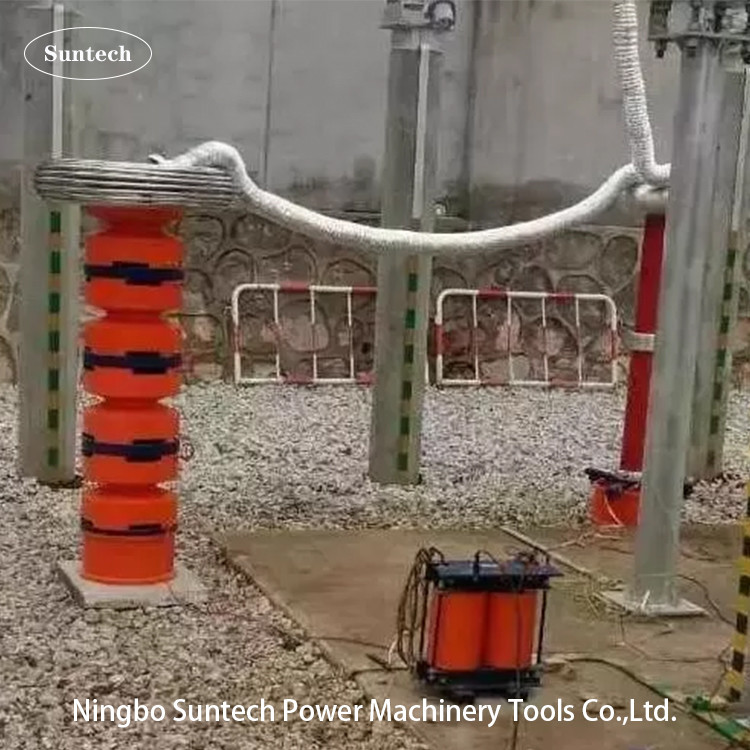

Портативный резонанс переменной частоты для испытания на 132 кВ ГИС
I. Применение:
Этот тест-комплект модели CHX-275KVA/275KV предназначен для 132KV и ниже класса GISКондиционер на местевыдерживать испытание напряжения с использованием технологии резонансной схемы переменной частоты; максимальное испытательное напряжение не более 275 КВ; частота испытания: 30-300 Гц; рабочий цикл не более 60 минут.
Через модульный испытательный реактор используется параллельно, испытательный набор моделиCHX-275KVA/275KVТакже может быть выполнено следующее испытание гипотопа переменного тока:
1Не более 55 кВ и 5А для кабеля XLPE среднего напряжения, с 45 кВ и ниже класса.
2. No более 110 кВ и 2А для кабеля XLPE среднего напряжения, с 66 кВ и ниже класса.
3. No более 275 КВ и 1 А для среднего напряжения ГИС, с 132 КВ ~ 170 КВ и ниже класса.
4Не более 55 кВ и 5 А для силового двигателя или генератора в диапазоне 45 ~ 55 Гц
5Средневольтные коммутаторы и трансформаторы,132 кВ и ниже.
До сих пор эти портативные тестовые наборы могут формировать многочисленныеразные сериальные моделив зависимости от разного среднего напряжения выдерживают испытания с помощью испытательных реакторов в серии или параллельно соединенных и количество конфигураций в каждом наборе,Похожая модель может видеть другую типичную модель в следующем предложении.
2Основные компоненты:
| СН | Наименование компонента | Тип и спецификация | Качество. | Каждый вес | Каждое измерение |
| 1 | Мощность переменной частоты | FKVF-20kW/380V | 1 шт. | 20 кг | 440*360*360 мм |
| 2 | Трансформатор возбуждения | CQSB ((J) - 15 кВА/15 кВ,3 кВ | 1 шт. | 50 кг. | 520*350*550 мм |
| 3 | Реактор испытаний с резонансным сигналом ВВ | CHX ((kf) - 55 кВА/55 кВ | 5 штук | 60 кг | D480*H520 мм |
| 4 | Разделитель емкости | ТРФ-300 кВ/1000 пФ | 1 комплект | 35 кг | D170*H1850 мм |
| 5 | Специальные испытательные принадлежности | 1 комплект |
Примечание:1.Конденсатор нагрузки может быть опциональным при испытании силового двигателя, генератора и силового трансформатора в диапазоне от 45 до 65 Гц.
2Испытательный реактор может быть изготовлен на 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV для каждой части в соответствии с различным объемом испытываемого объекта или требованиями клиента.
III. Принцип испытания:
VF: источник питания с переменной частотой T: трансформатор возбуждения
L: Испытательный реактор Cx: Испытуемое оборудование MOA1: Ограничитель молнии
C1,C2: разделитель напряжения ((C1 - высоковольтная рука,C2 - низковольтная рука))
V.Схема проводки испытания (например):
V. Общие технические данные:
VI. Основная панель программного обеспечения измерения и управления:
Примечание: это панель программного обеспечения перед началом испытания для настройки параметров
VII. Список упаковки деревянных чехлов для доставки
| Дело No. | Наименование упакованного товара | Модель и спецификации. | Товары в деревянном корпусе | Размер деревянного корпуса (см) | Валовая масса дела | Номер дела | Примечание |
| 6-1. | Источник питания VF | FKVF-20 кВт | 1 шт. | 55*47*60 | 45 кг. | 1 | |
| 6-2. | Трансформатор возбуждения | CQSB ((J) - 15 кВА | 1 шт. | 67*51*87 | 110 кг. | 1 | |
| 6-3. | ВВ-реакторы | CHX ((kf) - 55 кВА/55 кВ | 5 штук | 141*98*82 | 619 кг | 1 | Один чемодан |
| Коробка аксессуаров | Включая испытательные кабели и руководство | 1 комплект | |||||
| 6-4 | Разделитель напряжения | TRF-300kV-1000pF | 1 шт. | 178*57*51 | 80 кг. | 1 | |
| 6-5. | Корона кольцо для разделителя, реактор | 1 комплект | 90*90*94 | 56 кг | 1 | Один чемодан | |
| Подпорная основание для разделителя | 1 шт. | ||||||
| 6-6 | Изоляционные подпорные базы для реакторов | 28 кВ, 165 кВ каждый | 2 шт. | 63*63*123 | 52 кг. | 1 | |
| Всего | 962 кг. | 6 деревянный корпус |
VIII.Приспособления
IX. Прочая факультативная модель
1. Для тестирования ГИС на месте
| Модель | Номинальное напряжение | Номинальный выходный ток | Номинальная производительность |
Применение (Начиная с 45 Гц) |
| CHX-135KVA/135KV | 27 кВ*5 | 1А | 135 кВА | Для ГИС 72,5 кВ и ниже |
| CHX-270KVA/135KV | 27 кВ*5 | 1А | 135 кВА | Для ГИС 72,5 кВ и ниже |
| CHX-216KVA/216KV | 27 кВ*8 | 1А | 216 кВА | Для ГИС 123 КВ и ниже |
| CHX-270KVA/270KV | 27 кВ*10 | 1А | 270 кВА | Для 145 кВ и ниже ГИС |
| CHX-275KVA/275KV | 275 кВ | 2А | 275 кВА | Для ГИС 170 кВ и ниже |
| Специальные требования могут быть сделаны по заказу | ||||
2. для испытания кабеля 45 кВ XLPE на месте
| Модель | Номинальное напряжение | Номинальный выходный ток | Номинальная производительность | Максимальное применение |
| CHX-108/54 | 54 кВ | 2А | 108 кВА | 45 кВ кабель≤1 км |
| CHX-216/54 | 54 кВ | 4А | 216 кВА | 45 кВ кабель≤2 км |
| CHX-324/54 | 54 кВ | 6А | 324 кВА | 45 кВ кабель≤3 км |
| CHX-432/54 | 54 кВ | 8А | 432 кВА | 45 кВ кабель≤4 км |
| CHX-540/54 | 54 кВ | 10А | 540 кВА | 45 кВ кабель≤5 км |
| CHX-1080/54 | 54 кВ | 20А | 1080 кВА | 45 кВ кабель≤10 км |
| Специальные требования могут быть сделаны по заказу | ||||
3Для испытания кабеля 66 кВ XLPE на месте
| Модель | Номинальное напряжение | Номинальный выходный ток | Номинальная производительность | Максимальное применение |
| CHX-160/80 | 80 кВ | 2А | 160 кВА | Кабель 66 кВ≤0,5 км |
| CHX-320/80 | 80 кВ | 4А | 320 кВА | 66 кВ кабель≤1 км |
| CHX-640/80 | 80 кВ | 8А | 640 кВА | 66 кВ кабель≤2 км |
| CHX-960/80 | 80 кВ | 12А | 960 кВА | 66 кВ кабель≤3 км |
| CHX-1280/80 | 80 кВ | 16А | 1280 кВА | Кабель 66 кВ≤4 км |
| CHX-1600/80 | 80 кВ | 20А | 1600 кВА | Кабель 66 кВ≤5 км |
| CHX-3200/80 | 80 кВ | 40А | 3200 кВА | Кабель 66 кВ≤10 км |
| CHX-9600/80 | 80 кВ | 120А | 9600 кВА | Кабель 66 кВ≤20 км |
| Специальные требования могут быть сделаны по заказу | ||||
X. Стандартная таблица испытаний изоляции на месте из IEC62271-203:2011 для ГИС
XI. Стандартная таблица испытаний изоляции на месте по IEC 60840:2011 для кабеля XLPE
