Место происхождения: | Нинбо, Китай |
Фирменное наименование: | Ningbo Suntech Power |
Сертификация: | ISO9001 |
Номер модели: | CHX ((f) -400 кВт - 4500 кВт / 300 кВт; 900 кВт |
Количество мин заказа: | 1SET |
---|---|
Цена: | 142860USD-428570USD |
Упаковывая детали: | Деревянная коробка |
Время доставки: | 6-12 месяцев |
Условия оплаты: | T/T, Western Union, MoneyGram |
Поставка способности: | Месяцы 1 станции |

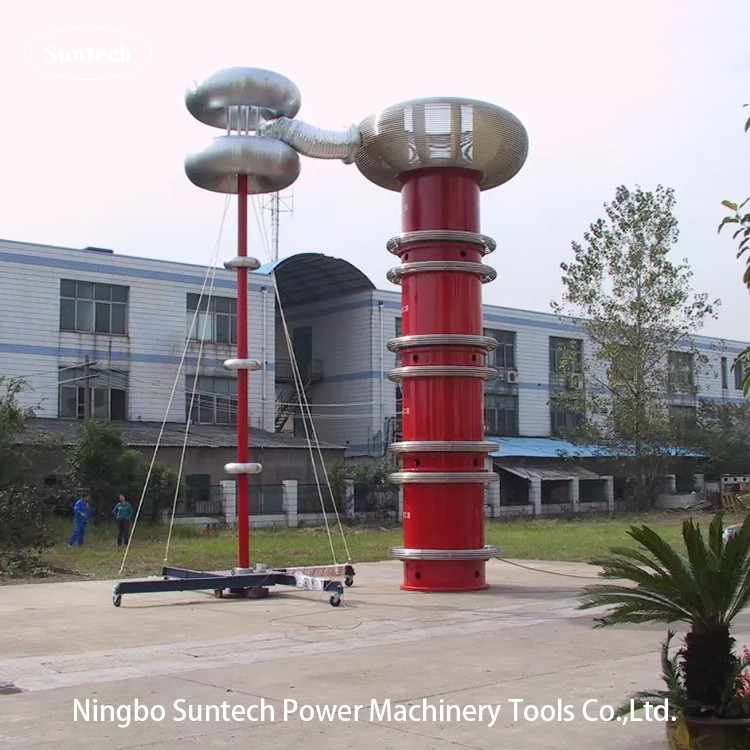

Имя: | Система серийных резонансных испытаний | Спецификация: | 400 кВт - 4500 кВт / 300 кВт; 900 кВт |
---|---|---|---|
Макс. Емкость: | 4500кВА | Частота испытаний: | 20 Гц ≈ 400 Гц |
Номинальное выходное напряжение: | 900 кВ | Номинальная выходная мощность переменного частотного источника питания: | 400KW |
Часы деятельности: | 60 минут | Разрешение частоты выхода: | 0.01Hz |
Мощность питания с переменной частотой: | 400 кВт (тип линейного усиления с подталкиванием) | Сертификат: | ISO9001 |
Высокий свет: | Набор испытаний резонанса 4500 кВА,Набор испытаний высоковольтного резонанса переменного тока |
Таблица отношений использования оборудования во время испытания
Объект испытания комбинации оборудования |
1500 кВА/300 кВ/5 А/200 Ч
Реактор три секции |
Выбор выхода трансформатора возбуждения
|
|
Переменное напряжение выдерживает испытание напряжения 500 кВ и ниже оборудования подстанции и т. д., испытательное напряжение 900 кВ
|
Конденсация не превышает 0,03μF
|
Использовать три реактора в серии
|
35 кВ |
110 кВ/630 мм2 кабель 2 км, испытательное напряжение 128 кВ
|
0.376 мкмF
|
Используйте три реактора параллельно.
|
5 кВ |
220 кВ/630 мм2 кабель 2 км, испытательное напряжение 216 кВ
|
0.276μF |
Используйте три реактора параллельно.
|
10 кВ |
Совместимо с 110 кВ основным трансформатором с нейтральной точкой переменного тока, выдерживает испытание напряжения, испытательное напряжение 140 кВ
|
0.025μF |
Односекция с использованием реактора
|
5 кВ или 10 кВ |
Совместим с 220 кВ главным трансформатором с нейтральной точкой переменного тока, выдерживает испытание напряжения, испытательное напряжение 160 кВ
|
0.025μF |
Односекция с использованием реактора
|
5 кВ или 10 кВ |
Совместимо с уровнем напряжения 110 кВ ГИС выдерживает испытание напряжения, испытательное напряжение 270 кВ
|
00,03 мкмФ |
Односекция с использованием реактора
|
10 кВ |
Совместима с уровнем напряжения 220 кВ ГИС выдерживает испытание напряжения, испытательное напряжение 495 кВ
|
00,03 мкмФ |
Используйте две цепи реакторов
|
20 кВ |
2Основные технические параметры оборудования
Технические показатели системы
Номинальная рабочая входная мощность: 380V±10% (трехфазная); 50Hz
Номинальная выходная мощность переменного частотного источника питания: 400 кВт
Номинальная выходная мощность: 4500 кВА
Номинальное выходное напряжение: 900 кВ
Номер выходной фазы: однофазная
Регулируемый диапазон частоты: 20Hz ≈ 400Hz, когда частота регулируется в пределах установленного диапазона, напряжение является постоянным выходом
Разрешение частоты выхода: 0,01 Гц
Нестабильность частоты выхода: ≤ 0,05%
Форма волны выходного напряжения - синусная: скорость искажения волны ≤ 1,0%
Время работы: 60 мин непрерывной работы при номинальной мощности
Уровень изоляции: выдерживает напряжение в течение 1 минуты в 1,1 раза меньше номинального напряжения
Коэффициент качества: Q>60 (f=30Hz)
Мощность питания с переменной частотой: 400 кВт (линейный усилитель push-pull)
3Основные функции системы:
1) Переменная частота питания принимает линейную схему усилителя мощности, которая имеет идеальный выход синусовой волны и низкое искажение формы волны
2) С функцией регулирования автоматической стабилизации напряжения
3) Безопасное и надежное устройство. В это устройство встроено множество средств защиты, включая: защиту от сбоя разряда, защиту от перенапряжения, защиту от перенапряжения, защиту от короткого замыкания выхода,защиту от загрузки, защиту от усилителя мостовой руки, защиту от кривой мощности и т. д. Когда появляется любой вид защиты,Устройство немедленно блокирует выход испытательного напряжения и отключает питание от основной цепи для обеспечения безопасности испытательного персонала., испытуемый продукт и испытуемая система
4) Высоковольтный измерительный сигнал передается оптическим волокном для полной изоляции высоковольтных и низковольтных цепей
5) Два режима управления: автоматический/ручный
6) 320*240 точечный жидкокристаллический дисплей и многочисленные вращающиеся мыши обеспечивают дружественный интерфейс между человеком и машиной, легкую и быструю работу и проводку, и действительно "просто посмотрите на него"
7) Синхронный дисплей напряжения, тока и частоты
8) Выходная частота непрерывно регулируется в диапазоне 20-300 Гц
9) Выходное напряжение непрерывно регулируется в диапазоне 0~350 В
10) С резонансной функцией испытания напряжения
11) С функцией автоматического поиска резонансной частоты можно установить несколько автоматических частотных частотных диапазонов
4Функция отображения системы:
1) При наличии большого экрана он может указывать: выходное напряжение, выходный ток, частоту, температуру окружающей среды, температуру воздуха на выходе, форму волны выходного напряжения питания с переменной частотой,дата и время, время обратного отсчета, информация о неисправности и т.д.;
2) Он выполняет функцию установки параметров испытания, таких как испытательное напряжение и время;
5"Другие характеристики изделия:
1) Наполненное маслом оборудование в устройстве не производит утечки масла.
2) Все металлические оболочки в устройстве являются ржавчаткой и антикоррозионной обработкой, а покрытие однородное и красивое.
3) Устройство может храниться, собираться и демонтироваться как в помещении, так и на открытом воздухе; функция защиты завершена.Устройства находятся на 1.1 кратное номинальному напряжению, и если во время испытания боковой образец высокого напряжения опускается на землю,не будет причинять телесные повреждения, а испытательное оборудование не будет вызывать вредных механических и тепловых нагрузок;Электрическая производительность повреждена или повреждена.
4) Каждая часть оборудования имеет табличку, соответствующую национальному стандарту, слова и символы четкие и прочные,и табличка с названием хорошо видна при нормальной работе оборудования..
