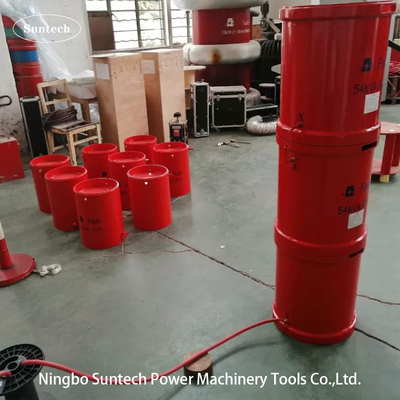

Тип модуляции частоты Резонансная испытательная система серии 280 кВА

Устройство серийного резонансного испытания типа модуляции частоты

1.Применимое применение устройства
1. Удовлетворить испытание напряжения переменного тока кабеля 10 кВ/300 мм2, емкость на единицу длины составляет 0,3755μF / км, длина кабеля составляет 2000 м, емкость испытываемого кабеля составляет 0,75μF,испытательное напряжение 22 кВ, а время испытания 5 мин;
2. Соответствовать испытанию напряжения 35kV/240mm2 кабеля переменного тока, емкость на единицу длины составляет 0,175μF / км, длина кабеля составляет 1000 м, емкость испытываемого кабеля составляет 0,175μF,испытательное напряжение 52 кВ, а время испытания - 180 минут;
3. Удовлетворить испытание напряжения переменного тока 110 кВ/630 мм2 кабеля, емкость на единицу длины составляет 0,1880μF / км, длина кабеля составляет 100 м, емкость проверенного кабеля составляет 0,188μF,испытательное напряжение 128 кВ, а время испытания 60 мин;

2Устройство соответствует стандарту
GB10229-88 "Реактор"
GB50150-2016 "Правила испытаний передачи электрооборудования"
DL/T 596-1996 "Предупредительные правила испытаний электрооборудования"
GB1094.1-GB1094.6-96 "Степень защиты корпуса"
GB2900 "Электрическая терминология"
GB/T16927.1~2-1997 "Технология испытаний высокого напряжения"
GB 191-2000 "Графические обозначения упаковки, хранения и транспортировки"
JB/T 9641-1999 "Пробный трансформатор"
IEC358 ((1990) "Конденсатор сцепления и разделитель напряжения емкости"
Q/WFK005-2005 "Тестовый трансформатор" Fanke Company Enterprise Standard
Q/WFK008-2004 "Тестовый реактор" Fanke Company Enterprise Standard

3. Условия окружающей среды устройства
1. Температура окружающей среды: -5°C-+45°C;
2Относительная влажность: ≤ 90%, без конденсации;
3Высота: ≤ 1000 м.

4В-четвертых, основные технические требования к производительности устройства
1Номинальная мощность: 280 кВА;
2Номинальное напряжение: 35 кВ; 140 кВ;
3Номинальный ток: 2А;
4. питание: 380В±10%;
5Номинальная мощность переменного частотного источника питания: 20 кВт;
6Рабочая частота: 45-300 Гц;
7- тонкость регулировки частоты: 0,01 Гц; нестабильность частоты: ≤ 0,01%;
8Рабочее время: допускается непрерывная работа 180 мин при номинальной мощности;
9. повышение температуры: после номинальной непрерывной работы в течение 180 минут повышение температуры каждой части устройства составляет ≤ 65K;
10. Выходная форма волны: синусная волна, скорость искажения формы волны < 1%;
11. фактор качества: само устройство Q> 30 (при f=40Hz);
12Защита: с защитой от перенапряжения, перенапряжения и перенапряжения (подробности см. в разделе питания для преобразования частоты);
13Точность измерения: 1,5 эффективного значения.
