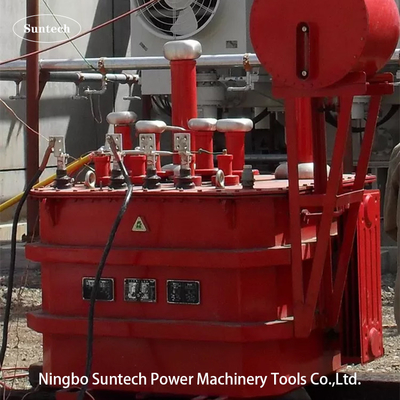

Система испытаний резонанса серии регулирования типа индуктивности 2100 кВА

Устройство серийного резонансного испытания на регулировку типа индуктивности

1Предмет.
Для ГЭС Сува мощностью 300 МВт, максимальное номинальное напряжение составляет 18 кВ, земляная емкость не превышает 2,58 мкФ, испытание напряжения переменного тока, испытательное напряжение составляет 50 кВ,и время выдерживания напряжения составляет 5 мин..

2. Мощность системы
Для ГЭС Сува мощностью 300 МВт, максимальное номинальное напряжение составляет 18 кВ, земляная емкость не превышает 2,58 мкФ, испытание напряжения переменного тока, испытательное напряжение составляет 50 кВ,и время выдерживания напряжения составляет 5 мин.. тогда:
Во время испытания боковой ток высокого напряжения составляет I=2πfCU=2π×50×2,58×10-6×50×103=40,53A; номинальный ток системы устанавливается на 42A, а номинальное напряжение устанавливается на 50кВ, оставляя определенный отрыв.
Общая конструкция спецификации составляет 2100 кВА/50 кВ, из которых регулируемый реактор составляет 800 кВА/50 кВ (16 А); один фиксированный реактор, с двумя параметрами 650 кВА/50 кВ/13 Х;он может отвечать требованиям к напряжению 0 ′ 2Испытательный продукт 0,58 мкФ.
Подводя итог: 2100 кВА/50 кВ могут удовлетворять требованиям к напряжению 2,54 мкмФ испытательного продукта

3Основные технические параметры и функции системы
1Номинальная мощность: 2100 кВА;
2Номинальное напряжение: 50 кВ;
3Номинальный ток: 42А;
4Рабочая частота: частота питания 50 Гц;
5- скорость искажения формы волны выходного напряжения: ≤ 1%;
6Допустимое время непрерывной работы: 5 мин при номинальной нагрузке, 1,1 раз перенапряжение в течение 1 минуты;
7. Повышение температуры после непрерывной работы в течение 5 минут при номинальной нагрузке ≤ 65K;
8- фактор качества самого устройства: Q≥30;
9Точность измерения высокого давления: эффективное значение 1.5;
10Входное питание: трехфазное напряжение 380 В, частота 50 Гц;
11Испытаемый продукт имеет функции защиты от перенапряжения, перенапряжения и перенапряжения испытываемого продукта;
12. Температура окружающей среды: -250C-450C, относительная влажность: ≤90%RH, высота ≤3200 метров.

4Введение в принцип последовательного резонанса
Система серийного резонансного испытания - это устройство, используемое для выполнения испытаний напряжения переменного тока на различных емкостных испытательных продуктах.Он характеризуется значительным уменьшением емкости входной мощности, необходимой для испытания, уменьшая объем и вес испытательного оборудования, что облегчает выполнение полевого испытания;и значительно снизить затраты на рабочую силу и материалы испытательного оборудования и входных данных, необходимых для испытания.
Fanke занимается разработкой и производством высоковольтного испытательного оборудования уже более 20 лет, а резонансная система является флагманским продуктом Fanke.Сотни резонансных систем, произведенных Fanke, успешно применяются в различных областях энергетических систем в стране и за рубежом..
Серийная резонансная система делится на настроенный индукционный резонанс и модуляционный резонанс частоты.Настроенный тип индуктивности заставляет испытательную схему резонировать путем регулирования индуктивности, в то время как тип модуляции частоты заставляет испытательную схему резонировать, регулируя частоту испытания. Но результат тот же, т. е. выходной мощности большой емкости, требуемой испытательным продуктом, может быть получен путем ввода источника питания малой емкости.Основная схема резонанса показана на рисунке
