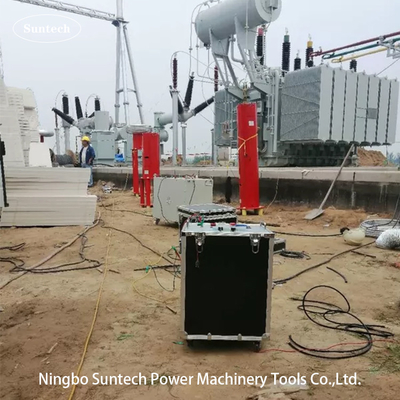

108 кВА 27 кВ 100 кВ серия высоковольтная резонансная испытательная система портативный тип

Устройство серийного резонансного испытания

1Предмет.
1.10kV/300mm2 кабель, емкость единичной длины 0,37uF/km, длина кабеля 1,4km, испытана емкость кабеля 0,153uF, испытательная частота 30-300Hz, испытательное напряжение 52kV, время выдерживания напряжения 60min;
2. 35 кВ трансформатор мощности частота питания переменного тока выдерживают испытание напряжения, емкость ≤ 0,02 uF, испытательная частота 45 ∼ 65 Гц, испытательное напряжение не более 68 кВ, время испытания 1 мин;
3. переменное напряжение выдерживает испытание напряжения для коммутаторов и трансформаторов с уровнем напряжения 35 кВ и ниже, испытательная частота составляет 30-300 Гц, испытательное напряжение не превышает 100 кВ, а время испытания составляет 1 минуту;
2. Условия окружающей среды для использования устройства
1. Температура окружающей среды: -5°C-45°C;
2Относительная влажность: ≤ 90%, без конденсации;
3Высота: ≤ 1000 м.
3Основные технические параметры и функции системы
1Номинальная мощность: 108 кВА;
2Номинальное напряжение: 27 кВ; 100 кВ;
3Номинальный ток: 4A; 1A;
4. источник питания: однофазный 220В±10%;
5Рабочая частота: 30-300 Гц;
6Разрешение частоты: 0,1 Гц; нестабильность частоты: ≤ 0,1%;
7Рабочее время: допускается непрерывная работа 15 мин при номинальной мощности;
8. Повышение температуры: после 15 минут непрерывной работы при номинальной мощности повышение температуры каждой части устройства составляет ≤ 65K;
9. Выходная форма волны: синусная волна, скорость искажения формы волны < 1%;
10. фактор качества: само устройство Q≥30 (при f=45Hz);
11. Защита: с защитой от перенапряжения, перенапряжения и перенапряжения (см. раздел по преобразованию частоты питания).
12Точность измерений системы: эффективное значение 1.5.

Список конфигурационного оборудования
