Оборудование для испытаний напряжения на частоте питания

1. Основные особенности
Серия высоковольтных испытательных трансформаторов CQSB обладает характеристиками небольшого размера, легкого веса и большой универсальности.В дополнение к оборудованию, широко используемому в различных больших и малых высоковольтных испытательных камерах (станциях), они более подходят для различных испытаний высоковольтных электрических изоляций на месте.

2Сфера применения
Выполните испытание напряжения переменного тока для оборудования для работы энергосистемы, испытание эффективности изоляции для изоляционных инструментов и выполните требования испытания напряжения на частоте 60 кВ.Этот набор оборудования в основном используется для испытания напряжения 10 кВ коммутатора, испытание напряжения разряда разряда разряда разряда разряда разряда разряда разряда разряда разряда разряда разряда разряда разряда разряда разряда разряда разряда разряда разряда разряда разряда разряда разряда разряда разряда разряда разряда разряда разряда разряда разряда разряда разряда разряда

3Условия применения
1) Высота: ≤ 1000 м
2) Температура окружающей среды: -20°C+50°C
3) Относительная влажность воздуха: ≤ 80%, без конденсации
4) Устойчивость к землетрясениям: ≤ 8
5) Горизонтальное ускорение на земле 3,0 м/с2, вертикальное ускорение на земле 1,5 м/с2
6) Волновая форма напряжения питания является фактической синус-волной, а скорость искажения волновой формы менее 3%
7) Установка надежной точки заземления, сопротивление заземления < 0,5Ω
8) Место установки: внутреннее и наружное

4. соблюдать технические нормы
GB 50150-2016 Стандарт испытаний на установку электрооборудования
Q/CSG1205019-2018 Правила приема передачи электрооборудования
Часть GB 26861-2011 Рабочие правила безопасности электроэнергии для лабораторий высокого напряжения
DL 5009.3-2013 Правила безопасности работы при строительстве электростанций Часть 3: Подстанция
Испытательный трансформатор JB/T9641
Реактор GB10229
GB1094.1 GB1094.5 Силовой трансформатор
Гб/т.311.1 Изоляция и координация высоковольтного оборудования для передачи и преобразования энергии
GB/T16927.1 Технология испытаний высокого напряжения Часть первая Общие требования к испытаниям
GB/T16927.2 Технология испытания высокого напряжения Часть 2 Система измерений
GB7328 Измерение уровня шума трансформаторов и реакторов
GB/T509 Руководство по испытаниям силовых трансформаторов
Уровень защиты помещения GB4208
GB/T191 Графическая марка упаковки, хранения и транспортировки
DL/T 848.2 Общие технические условия для оборудования для испытаний высокого напряжения Часть 2: оборудование для испытаний высокого напряжения с частотой питания
GB5273 Терминалы для трансформаторов, высоковольтных электрических приборов и корпусов
GB/T11920 Общие технические условия для централизованных устройств управления электрическими частями электростанций
Технология испытаний высокого напряжения IEC60-1
DL/T 846.1 Общие технические требования к оборудованию для испытаний высокого напряжения Часть 1: Система измерения разделителя высокого напряжения

5. Состав полного комплекта оборудования

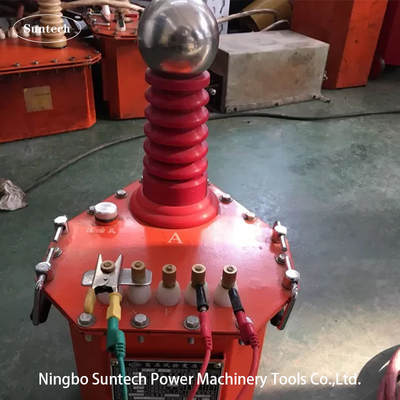

1) Надувный испытательный трансформатор переменного тока CQSB ((J) -12 кВА/60 кВ/0,2 кВ 1 комплект
2) 1 консоль (включая регулятор напряжения) TC-12kVA/0,22kV
3) Ограничивающее сопротивление защитного тока BHR- 0.2A/0.6kΩ 1 pc

6Общие технические параметры
1) Номинальная мощность: 12 кВА;
2) Рабочее питание: 220 В;
3) Рабочая частота: 50 Гц;
4) Номинальное выходное напряжение: 60 кВ (AC);
5) Номинальный выходный ток: 0,2A
6) Уровень изоляции: держать в течение 10 минут при отсутствии нагрузки в 1,1 раза выше номинального напряжения, все части нормальные;
7) Форма волны: Синусная волна
8) Извращение формы волны: < 3%
9) Время работы: 5 минут непрерывной работы при номинальной мощности;
10) Повышение температуры: повышение температуры каждого компонента при номинальных условиях работы ≤ 65K;
11) Стабильность высокого напряжения, небольшие случайные колебания, ≤ 1% при изменении напряжения питания ± 10%
12) Испытательный трансформатор и консоль являются отдельными конструкциями
13) срок службы оборудования: более 10 лет;
