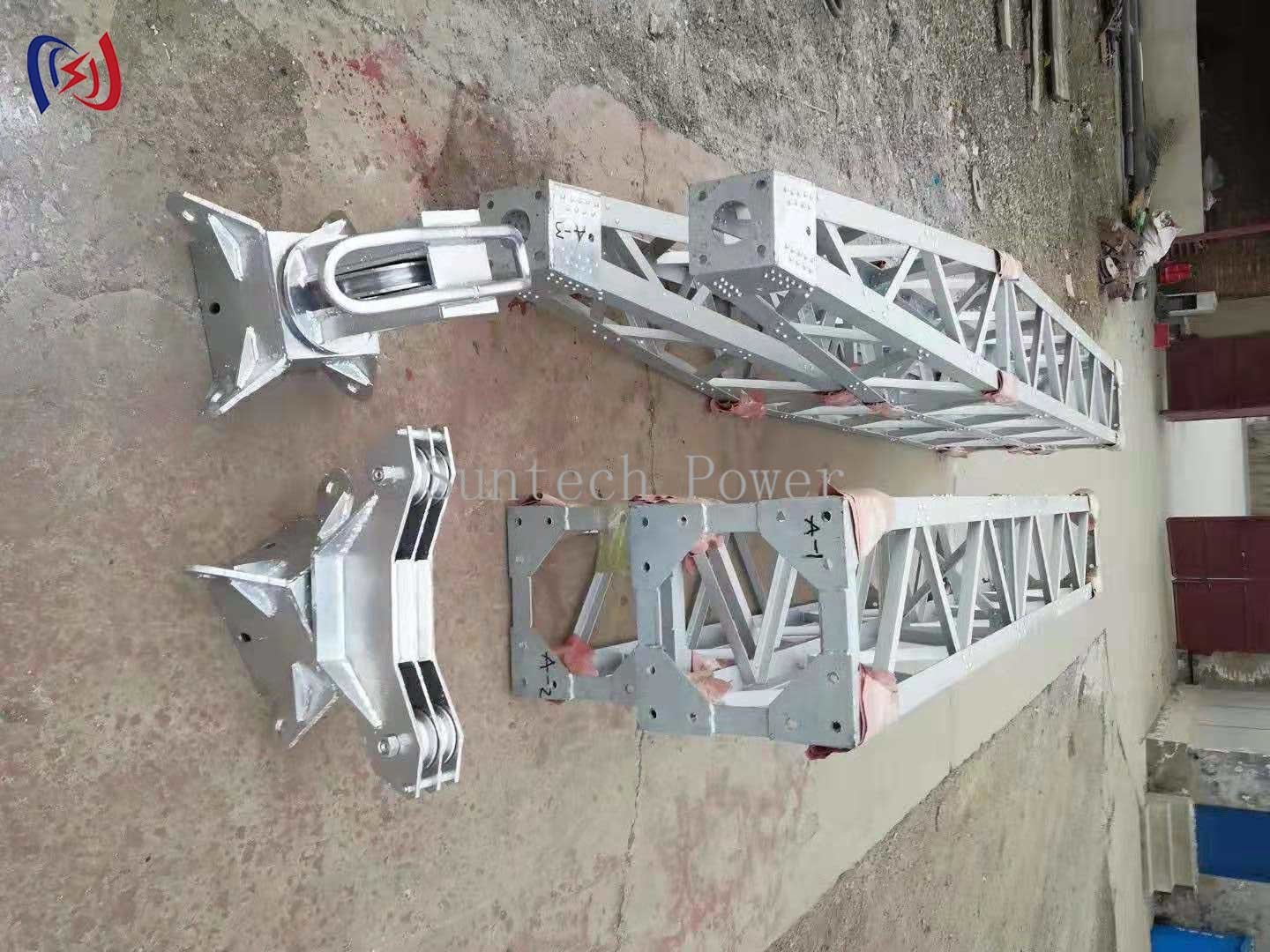

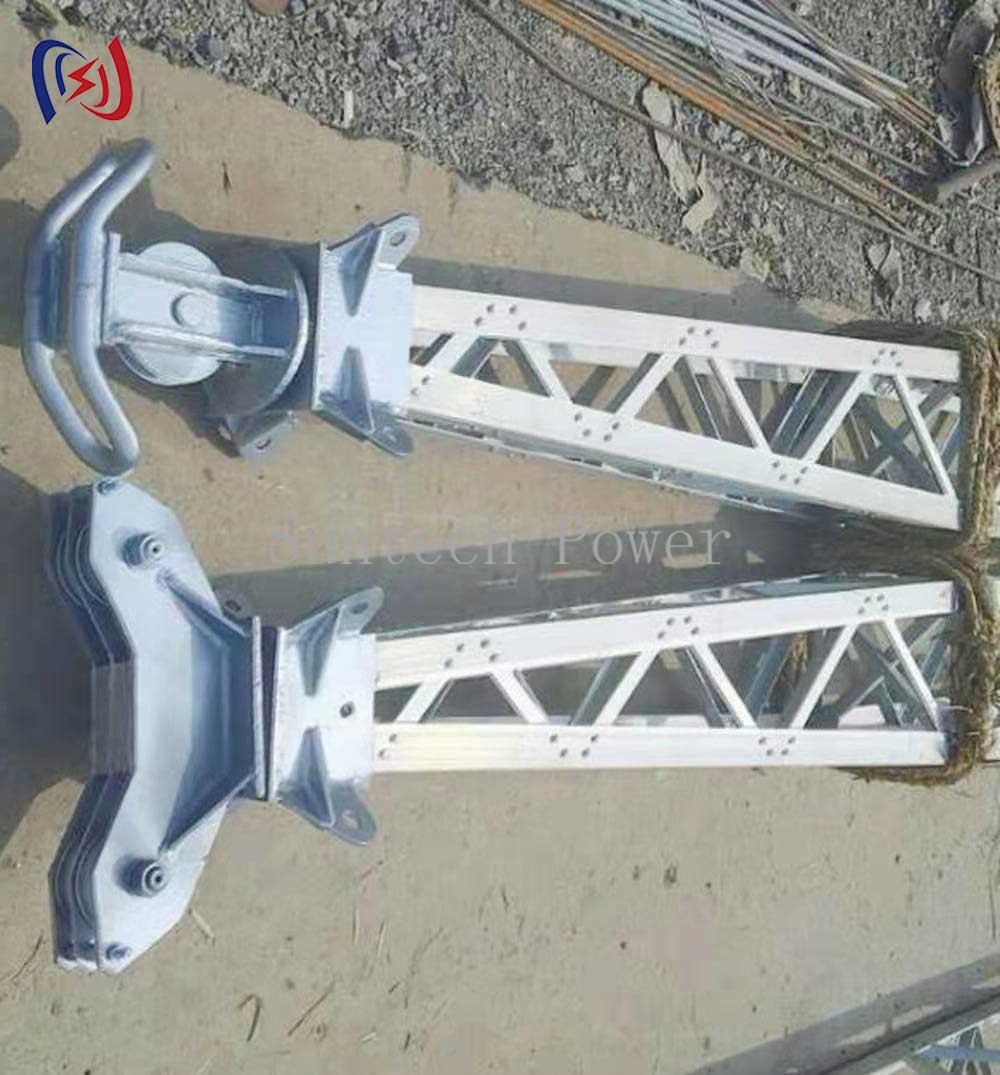

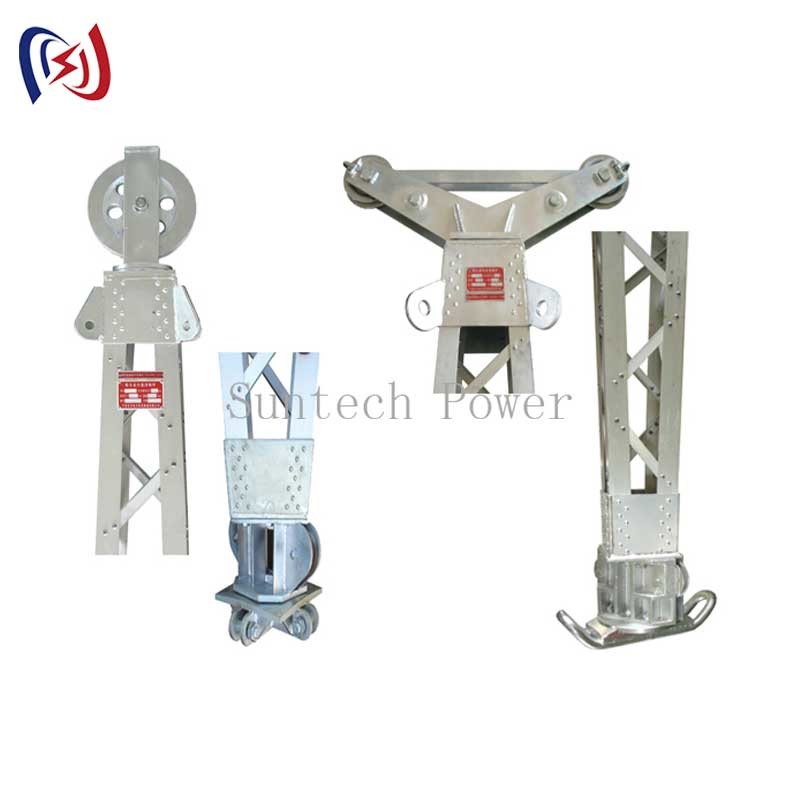

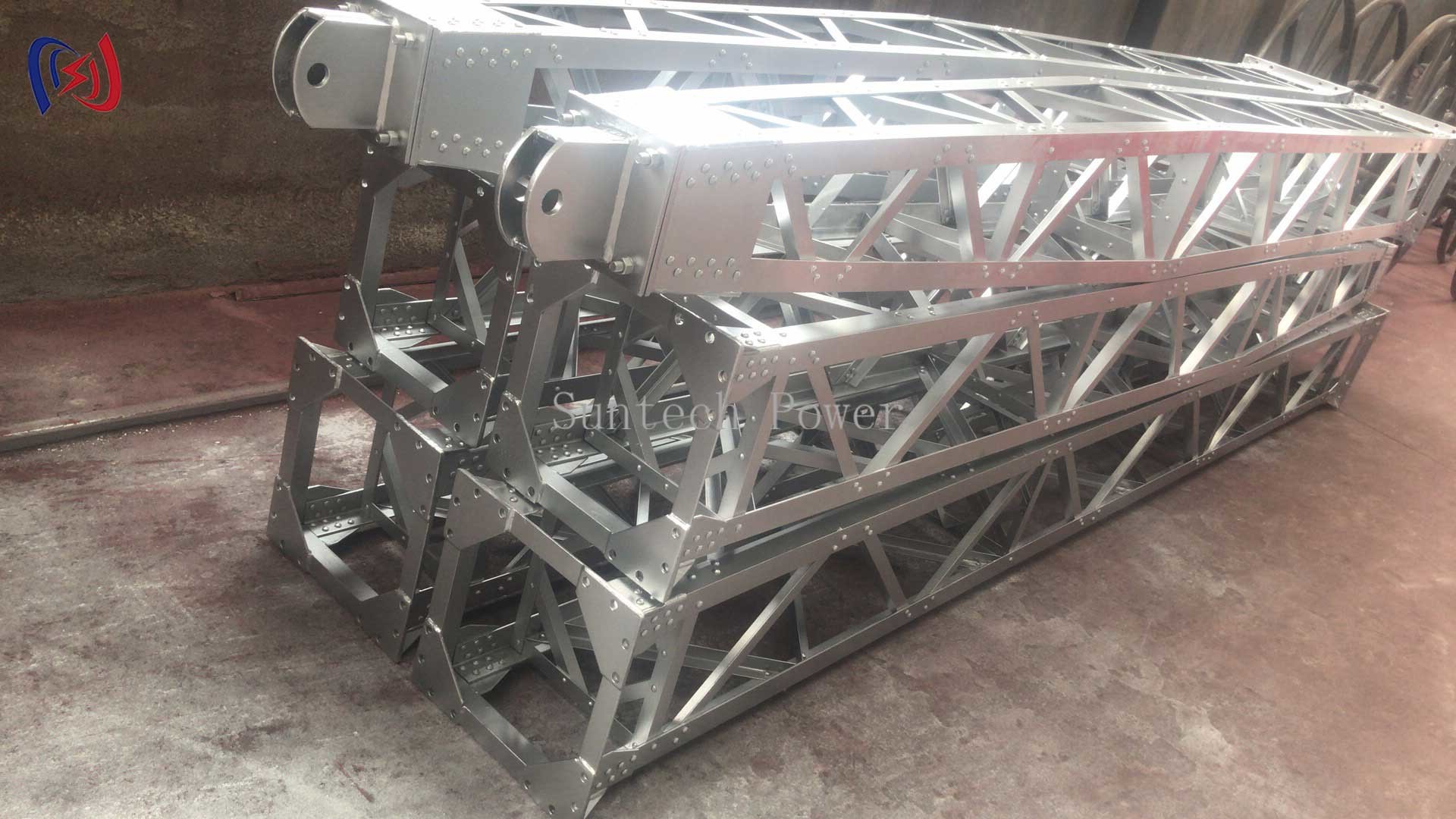

Тяжелый внутренний подвесной решетчатый гик для строительства башен ЛЭП
Особенности:
Внутренний подвесной решетчатый гик - это специализированная подъемная система, предназначенная для безопасного и эффективного строительства и обслуживания башен ЛЭП. Его модульная решетчатая конструкция, доступная из оцинкованной стали или легкого алюминия, обеспечивает исключительную прочность при минимальном весе. Система включает в себя:
Регулируемая длина (обычно от 5 м до 20 м) с помощью модульных секций
Встроенные точки крепления для надежного крепления груза
Коррозионностойкое покрытие для длительного использования на открытом воздухе
Компоненты с номинальной нагрузкой, соответствующие отраслевым стандартам безопасности
Быстроразъемное оборудование для быстрой сборки/разборки
Дополнительные системы мониторинга нагрузки для повышения безопасности
Принцип работы:
Этот гик работает как внутренняя подвесная система внутри конструкции башни:
Гик закрепляется внутри каркаса башни с помощью специально разработанных кронштейнов
Подъемный механизм (ручной или с приводом) крепится к верхней секции
Груз поднимается вертикально через центр конструкции башни
Направляющие системы обеспечивают точное позиционирование компонентов башни
Применение:
Монтаж и обслуживание башен ЛЭП
Проекты установки высоковольтных линий
Строительство вышек сотовой связи и размещение антенн
Установка кабелей мостов
Обслуживание ветряных турбин
Преимущества:
✔ Повышенная безопасность - внутренняя подвеска снижает риски раскачивания
✔ Эффективность использования пространства - работает в пределах площади башни
✔ Точность позиционирования - отличный контроль для выравнивания компонентов
✔ Адаптивность - модульная конструкция подходит для различных требований проекта
✔ Долговечность - атмосферостойкие материалы для длительного срока службы
Обслуживание и поддержка:
Расчеты нагрузки, разработанные для конкретных проектов
Индивидуальные конфигурации для удовлетворения уникальных требований работы
Включены всеобъемлющие инструкции по осмотру
Технические данные
| Номер позиции |
Модель |
Диапазон
(М)
|
Секция(ММ) |
Основная часть
размер
(ММ)
|
Аксессуар
размер
(ММ)
|
Вертикальная
Нагрузка
(КН)
|
Коэффициент
Безопасности
(К)
|
Вес
(КГ/М)
|
| 03131 |
LBNX-300A |
8-16 |
300*300 |
50*50*4 |
25*25*3 |
13-38 |
2.5 |
10.5 |
| 03141 |
LBNX-300B |
11-18 |
300*300 |
50*50*5 |
30*30*3 |
15-40 |
2.5 |
11.0 |
| 03151 |
LBNX-400 |
12-20 |
400*400 |
50*50*5 |
30*30*3 |
14-43 |
2.5 |
14.6 |
| 03511 |
LBNX-500A |
12-20 |
500*500 |
60*60*5 |
30*30*3 |
34-75 |
2.5 |
18 |
| 03515 |
LBNX-500B |
14-22 |
500*500 |
60*60*5 |
40*40*3 |
2.5 |
20 |
| 03521 |
LBNX-500C |
15-23 |
500*500 |
70*70*6 |
40*40*3 |
42.88 |
2.5 |
21 |
| 03525 |
LBNX-500D |
17-25 |
500*500 |
70*70*6 |
50*50*4 |
2.5 |
22 |
| 03531 |
LBNX-600A |
15-23 |
600*600 |
60*60*6 |
40*40*3 |
38.75 |
2.5 |
20 |
| 03535 |
LBNX-600B |
17-25 |
600*600 |
70*70*6 |
40*40*3 |
2.5 |
21 |
| 03541 |
LBNX-600C |
17-25 |
600*600 |
70*70*6 |
50*50*4 |
58.119 |
2.5 |
22 |
| 03545 |
LBNX-600D |
17-25 |
600*600 |
75*75*6 |
50*50*4 |
2.5 |
24 |
| 03601 |
BNX-300 |
10-15 |
300*300 |
50*50*5 |
30*30*3 |
17-35 |
2.5 |
33 |
| 03602 |
BNX-400 |
12-16 |
400*400 |
50*50*5 |
30*30*3 |
29-51 |
2.5 |
43 |
| 03603 |
BNX-500 |
16-24 |
500*500 |
63*63*6 |
30*30*3 |
41-93 |
2.5 |
54 |
| 03604 |
BNX-600 |
16-32 |
600*600 |
70*70*6 |
40*40*4 |
72-221 |
2.5 |
63 |
| 03605 |
BNX-700 |
20-32 |
700*700 |
80*80*6 |
40*40*4 |
115-294 |
2.5 |
75 |
