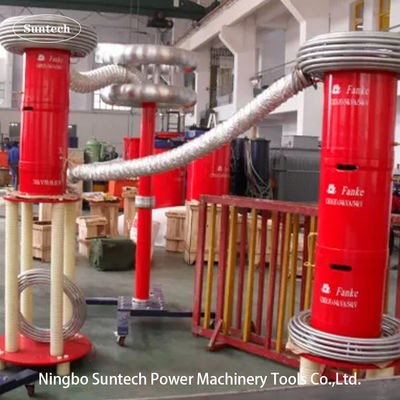

Оборудование для испытания кабеля 35 кВ 132 кВ для испытания напряжения переменного тока

35KV /132KV Hv кабельное испытательное оборудование 30-300Hz,резонансный тест на напряжение

Особенности
1Это оборудование для выдерживания напряжения имеет небольшой объем, легкий вес и портативную тестовую систему.
2. Электроснабжение принимает 220V однофазный источник питания или 380V однофазный источник питания, что удобно для сбора энергии на месте.
3Реактор использует сухую эпоксидную литью, которая является красивой и надежной, подходящей для всех видов кабелей.
4- Оснащение запатентованной технологией с низким уровнем гармонии, ниже 5% международного стандарта и защита основного трансформатора, генератора и другого оборудования от высоковольтного гармонического повреждения.
5. Оборудовать функцией мониторинга пиковых значений в соответствии с международным стандартом, который может контролировать высоковольтное испытание волновой формы в режиме реального времени.
6Легко в эксплуатации, большой светодиодный экран.
7С помощью собственного микропринтера, печатать и сохранять данные теста в любое время.

Применение:
кабель Резонансная система переменной частоты
оборудование для испытаний напряжения с частотой генератора;
Электрическое оборудование подстанции система испытания напряжения

I. Использование изделия:

Этот тест-комплект модели CHX-810KVA/54KV, 135KV предназначен для кабеля XLPE класса 35KV и 110KVКондиционер на местевыдерживать испытание напряжения с использованием технологии резонансной схемы с переменной частотой; максимальное испытательное напряжение не более 54 КВ или 135 КВ; частота испытания: 30-300 Гц; рабочий цикл не более 60 минут.Это может помочь клиентам выполнять профилактические испытания или испытания передачи на переменном токе, выдерживают испытания напряжения для кабелей XLPE 35KV в пределах 5 км и класса 132KV в пределах 1 км..

Диапазон испытаний комплекта следующий:

1. 5 км 35 кВ/300 мм2 кабеля, испытанная емкость ≤ 0,97 uF, испытательная частота 30-300 Гц, испытательное напряжение 52 кВ, время испытания 60 мин.

2, 1км132 кВ/630 мм2 кабель, испытанная емкость ≤ 0,201 uF, испытательная частота 30-300 Гц, испытательное напряжение 128 кВ, время испытания 60 мин.

II. Общие технические данные

1. Номинальная мощность: 810 кВА;
2. Входная мощность: трехфазное напряжение 380 В, частота 50 Гц;
3. Номинальное напряжение: 54 кВ; 135 кВ;
4. Номинальный ток: 15A; 6A;
5. Рабочая частота: 30-300 Гц;
6. Форма выходной волны устройства: синусная волна
7. скорость искажения формы волны: скорость искажения формы волны на выходном напряжении ≤ 1%;
8. Время работы: 60 минут непрерывно допускается при номинальной нагрузке; перенапряжение 1,1 раза в 1 минуту;
9. Повышение температуры: повышение температуры ≤65K после непрерывной работы в течение 60 минут при номинальной нагрузке;
10. Качественный фактор: само устройство Q≥30 (f=45Hz);
11. Функция защиты: защита от перенапряжения, перенапряжения и перенапряжения испытуемого продукта для испытуемого продукта (подробности см. в разделе "Предоставление питания с переменной частотой").
12. Точность измерения: эффективная система 1.5;

III. Основные компоненты:
