Полноавтоматическая интегрированная испытательная скамейка трансформатора, испытательная система силового трансформатора

Полно-автоматическая трансформаторная интегрированная испытательная скамейка, комплексные испытательные системы силовых трансформаторов

I. Описание продукции и применение

Перед и после изготовления или технического обслуживания трансформатора мощности требуются необходимые регулярные проверки качества и испытания.

Комплексные испытательные системы силовых трансформаторов предназначены и используются для вышеуказанных целей испытаний.Он использует всеобъемлющее и модульное программное обеспечение с компьютером PLC и интегрирует дополнительный счетчик тока.,измеритель напряжения и измеритель мощности, чтобы быть одним корпусом типа испытательной скамьи, значительно повышенной эффективности испытаний, применимости и точности испытаний.и распечатать отчет на внешнем принтере.

Системы испытаний могут определить испытуемые элементы, в том числе следующим образом:

1.1 Основные предметы испытаний внутри системы

• Испытание характеристик трансформатора при отсутствии нагрузки;
• испытание характеристик нагрузки трансформатора;
• Испытание с частотой питания и напряжением переменного тока;
• три испытания напряжения с дублирующей частотой;
• Испытание гармонической частоты трансформатора;
• испытание сопротивления трансформатора на постоянном токе;
• Отношение трансформатора, группа, испытание ошибки;
• Испытания повышения температуры трансформатора.

1.2 Испытательные элементы с помощью помощи вне системы

• Испытание изоляционного сопротивления трансформатора, соотношения поглощения, индекса поляризации;
• Трансформаторная изоляционная система анализа масла;
• Испытание диэлектрических потерь трансформатора;
• Испытания частичного разряда;
• Испытание температуры и влажности окружающей среды.

1.3Возможность настройки для испытания трансформатора мощности

• Мощность: 360000 кВА и ниже
• Уровень напряжения: 500 кВ,330 кВ,220 кВ,110 кВ, 35 кВ/10 кВ, однофазные трехфазные трансформаторы
• Точность и диапазон испытаний с необратимым движением согласно следующей таблице:

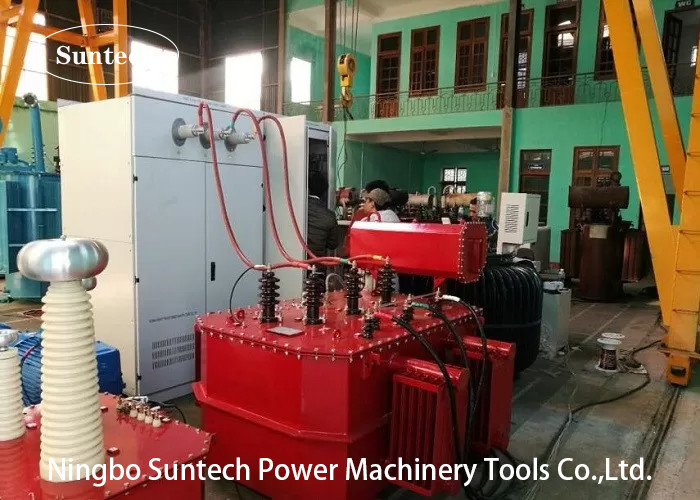

II. Система испытаний состоит из трех основных частей

Интегрированная испытательная система трансформатора станции мониторинга ((или названия Мониторинговый и отбор пробный шкаф);

Трансформатор интегрированной системы испытаний управления шкаф (или названияВспомогательный шкаф управления);

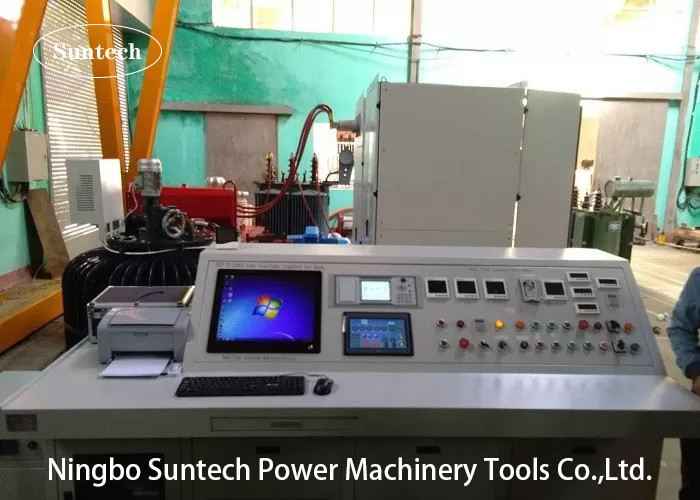

Операционная платформа интегрированной испытательной системы трансформатора ((или названия испытательной скамьи);

III. Универсальная структура и функциональные особенности

• Система использует автоматическую работу компьютера и сохраняет функцию ручной работы, она может использовать мышь или сенсорный экран для завершения испытания,данные испытаний могут быть автоматически загружены в протокол испытания после окончания испытаний;, вы можете автоматически вызвать исходные данные теста, просто введя номер данных.
• Автоматически выбирать высоковольтный и низковольтный ток и передачу напряжения после ввода базовых параметров трансформатора (мощность, высоковольтная и низковольтная стороны) с помощью клавиатуры;
• Автоматическая переключательная передача (не требуется ручная кнопка) и автоматическое переключение;
• Автоматический регулятор подъема и автоматическое управление скоростью автоматически останавливаются на номинальном токе или напряжении;
• Автоматические инструкции по защите от аномального тока, напряжения и сигнализации;
• Автоматическое получение данных и автоматическое сохранение данных, автоматическое восстановление исходного состояния машины;
• Отчет о испытаниях на автоматическом типографическом заводе.

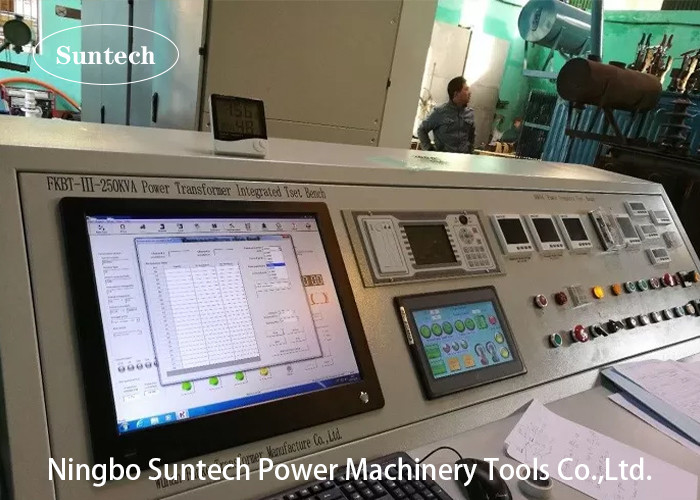

• Все параметры мониторинга и векторная схема отображаются на одном экране в соответствии с международными стандартами
• Используйте высокоточный анализатор мощности для обеспечения точности измерения.Анализатор мощности разработан нашей компанией и был успешно разработан нами и работал в китайском национальном центре контроля качества трансформатора в течение двух лет.
• Система имеет программное обеспечение, аппаратное обеспечение, системную блокировку и другую многочисленную защиту, использует конструкцию с разделенным корпусом, отдельную конструкцию на части схемы управления первичной и вторичной;
• Регулятор напряжения использует технологию переменной частоты для произвольного регулирования скорости двигателя, что значительно повышает эффективность работы и точность данных испытания.
• Система может выполнить 31-кратный анализ гармонии. .

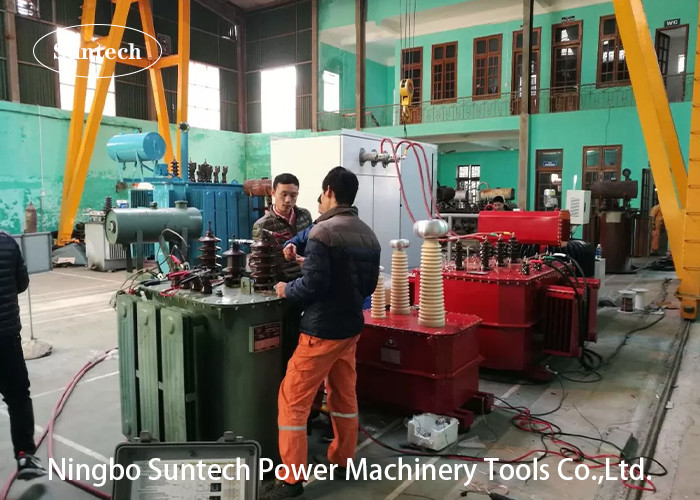

VI.Применение модели FKBT-III-250KVA (например)

4.1. Система применяется для испытания трансформатора мощности, проверенный трансформатор спецификация следующая:

• Испытаемая мощность: 2500 КВА и ниже
• ВВ боковое номинальное напряжение: 35KV,22KV
• ЛВ боковое номинальное напряжение: 0,4 ~ 6KV
• Максимальный уровень импеданции: не более 8%

4.2 Система имеет следующие испытательные функции:

4.3 Справочный стандарт

4.4Конфигурация и объем поставок на экспорт
