Name: 130 кН Нагрузка на голову панели для четырех узловых проводников с точной квадратной конфигурацией и равномерным распределением напряжения
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: SZ4A-13
Price: 285,715.00 USD
Availability: InStock

Характеристики Галерея Характер продукции Спросите цитату

Характеристики

Имя: Главные доски для 4 проводников пачки

Пункт №.: 17231-17239

Модель: SZ4A-13

Шид ширина: 100-125 мм

Масса: 139-150 кг

Гарантия: 1 год

Выделить:

130 кН номинальной нагрузки

Главная панель с точной квадратной конфигурацией

Равномерное распределение напряжения Четыре пучка головной панели проводника

Основная информация

Место происхождения: Нинбо

Фирменное наименование: Suntech

Сертификация: ISO

Номер модели: SZ4A-13

Оплата и доставка Условия

Упаковывая детали: фанерный корпус

Время доставки: 3-6 дней

Условия оплаты: Т/Т, Л/К

Поставка способности: 300 ПК/месяц

Галерея

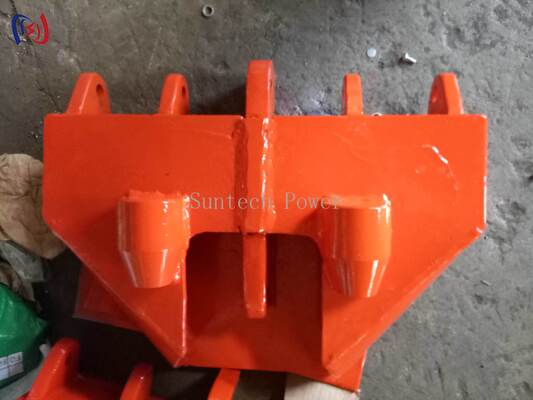

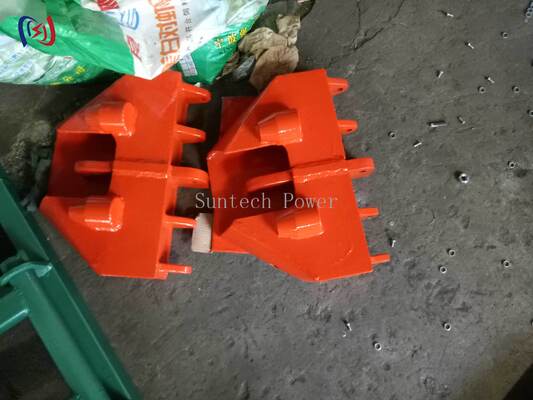

130 кН Нагрузка на голову панели для четырех узловых проводников с точной квадратной конфигурацией и равномерным распределением напряжения

Характер продукции

Траверса для четырех расщепленных проводов для строительства линий электропередач сверхвысокого напряжения

Артикул	Модель	Номинальная нагрузка (кН)	Вес (кг)	Ширина применяемого ролика (мм)	Особенности
17231	SZ4A-13	130	96	100	Сбалансированный тип ролика
17232	SZ4B-13	130	65	100	Провода независимы друг от друга.
17233	SZ4B-18	180	95	110	Провода независимы друг от друга.
17234	SZ4B-25	250	110	110	Провода независимы друг от друга.
17238	SZ4C-25	250	88	110	Провода независимы друг от друга.
17239	SZ4B-32	320	150	125	Провода независимы друг от друга.

Траверса для четырех расщепленных проводов представляет собой вершину специализированного оборудования для монтажа проводов, необходимого для строительства линий электропередач сверхвысокого напряжения, где требуется максимальная пропускная способность. Этот спроектированный инструмент предназначен для одновременного управления четырьмя отдельными проводами, поддерживая их в точной квадратной конфигурации на протяжении всего сложного процесса монтажа. Он служит критическим интерфейсом между высокопроизводительным тяговым оборудованием и пучком проводов, обеспечивая равномерное распределение натяжения и контролируемую выдачу, предотвращая скручивание, спутывание или повреждение ценных проводов. Для проектов, включающих самые мощные в мире коридоры передачи электроэнергии, эта траверса является незаменимым инструментом, обеспечивающим эффективность установки, эксплуатационную безопасность и долгосрочную надежность энергетической инфраструктуры.

Поддерживает точную квадратную конфигурацию:Основная роль этой траверсы - сохранять точное геометрическое расстояние между четырьмя подпроводами в устойчивой квадратной форме. Эта точная конфигурация имеет решающее значение для максимизации электрической мощности линии, оптимизируя ее аэродинамические характеристики для минимизации вибрации, вызванной ветром, и слышимого шума. Конструкция обеспечивает постоянное расстояние на протяжении всего процесса протяжки, предотвращая столкновение проводов и сохраняя целостность пучка.
Равномерное распределение натяжения:Ключевым инженерным достижением является способность равномерно распределять огромную тяговую силу между всеми четырьмя проводами. Это сбалансированное распределение нагрузки жизненно важно для предотвращения неравномерного провисания и для обеспечения того, чтобы ни один провод не подвергался чрезмерному напряжению. Конструкция траверсы гарантирует синхронизированное натяжение, что необходимо для механических и электрических характеристик завершенной линии.
Исключительная грузоподъемность:Изготовленная из высокопрочной кованой стали или специальных алюминиевых сплавов, эта траверса спроектирована так, чтобы выдерживать экстремальные нагрузки, связанные с протяжкой тяжелых пучков проводов на большие расстояния. Ее прочная конструкция включает усиленные точки соединения и жесткую раму, которая сопротивляется деформации при самых высоких нагрузках, обеспечивая надежную работу в самых сложных проектах сверхвысокого напряжения.
Превосходная защита проводов:Конструкция включает в себя плавно изогнутые ролики и контактные поверхности, которые направляют каждый провод, не вызывая истирания, раздавливания или царапин чувствительных внешних прядей. Эта защита имеет решающее значение для поддержания механической прочности и электрических свойств провода, предотвращая появление слабых мест, которые могут привести к будущим сбоям в линии электропередач.
Повышенная эксплуатационная безопасность:Одновременное обращение с четырьмя проводами создает значительные проблемы безопасности. Эта траверса обеспечивает надежную и контролируемую точку соединения, которая минимизирует риски, связанные с биением, обрывом или выходом проводов из-под контроля во время натяжения. Ее надежная работа дает бригадам уверенность в безопасном выполнении сложных операций по протяжке.
Максимальная эффективность установки:Использование специальной траверсы для конфигураций с четырьмя пучками представляет собой наиболее эффективный метод установки. Это позволяет протягивать все четыре провода за одну скоординированную операцию, значительно сокращая сроки реализации проекта по сравнению с последовательными или индивидуальными методами протяжки проводов. Эта эффективность приводит к значительной экономии труда, использования оборудования и общих затрат по проекту.
Бесшовная системная интеграция:Траверса разработана для полной совместимости со стандартными системами протяжки, включая вертлюги, захваты и натяжители. Эта совместимость обеспечивает плавный рабочий процесс от катушки до тупиковой конструкции, упрощая логистику и сокращая время настройки для бригады по протяжке.
Прочность и низкие эксплуатационные расходы:Созданная для работы в суровых полевых условиях, траверса имеет коррозионностойкие материалы и покрытия, которые выдерживают суровые условия окружающей среды. Ее прочная конструкция требует минимального обслуживания в течение длительного срока службы, что делает ее экономически выгодной инвестицией для подрядчиков коммунальных услуг, специализирующихся на линиях электропередач большой мощности.
Проверенная надежность в полевых условиях:Это оборудование было протестировано и проверено в реальных проектах сверхвысокого напряжения по всему миру. Его конструкция включает в себя уроки, извлеченные из опыта работы в полевых условиях, гарантируя, что оно отвечает практическим требованиям современного строительства линий электропередач и обеспечивает надежную работу, когда это наиболее важно.

Выбирая нашу траверсу для четырех расщепленных проводов, вы выбираете инструмент, который обеспечивает точное проектирование, непревзойденную прочность и максимальную надежность для самых требовательных проектов передачи электроэнергии.
