Гидравлическая стойка для кабельных барабанов SI-30 — оборудование для работы с тяжелыми кабельными катушками грузоподъемностью 300 кН

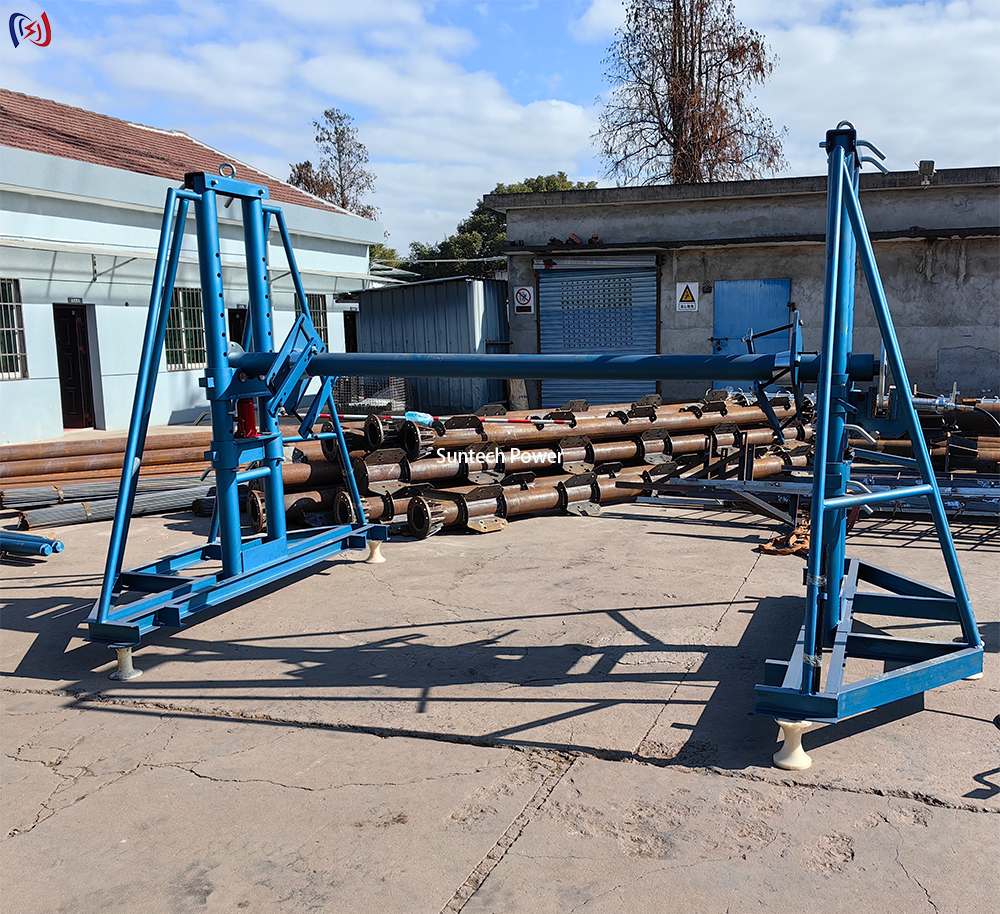

Гидравлическая стойка для кабельных барабанов SI-30 — это прочное решение для перемещения материалов, разработанное для подъема, позиционирования и размотки больших силовых кабелей, проводников и проволочных катушек одним оператором. Гидравлический насос поднимает ложемент барабана с уровня земли на рабочую высоту, заменяя ручную прокатку и подъем на домкрате, которые вызывают травмы спины и повреждение оболочки. Стойка SI-30, изготовленная на основе сварной рамы из высокопрочной стали, рассчитана на нагрузку 300 кН и подходит для кабельных катушек диаметром до 5000 мм и шириной до 3100 мм.
Технические характеристики
| Пункт |
Параметр |
Значение |
| 1 |
Модель |
SI-30 |
| 2 |
Номинальная нагрузка |
300 кН |
| 3 |
Применимый диаметр катушки |
≤ Φ5000 мм |
| 4 |
Применимая ширина катушки |
≤ 3100 мм |
| 5 |
Диаметр внутреннего отверстия |
Φ160–200 мм |
| 6 |
Собственный вес |
600 кг |
| 7 |
Система подъема |
Ручной гидравлический насос |
| 8 |
Материал рамы |
Сварная высокопрочная сталь |
| 9 |
Торможение |
Интегрированный тормоз с обратным натяжением |
| 10 |
Мобильность |
Колеса для тяжелых условий эксплуатации, мобильная тележка |
Диапазон моделей и руководство по выбору
| Модель |
Номинальная нагрузка (кН) |
Диаметр катушки (мм) |
Ширина катушки (мм) |
Отверстие Φ (мм) |
Вес (кг) |
| SI-5 |
50 |
≤ Φ2400 |
≤1600 |
76–103 |
172 |
| SI-10 |
100 |
≤ Φ2700 |
≤1700 |
120–135 |
230 |
| SI-10A |
100 |
≤ Φ3400 |
≤1900 |
120–135 |
230 |
| SI-16 |
160 |
≤ Φ4000 |
≤2500 |
125–200 |
325 |
| SI-20 |
200 |
≤ Φ4000 |
≤2500 |
135–160 |
450 |
| SI-30 |
300 |
≤ Φ5000 |
≤3100 |
160–200 |
600 |
Ключевые особенности и преимущества

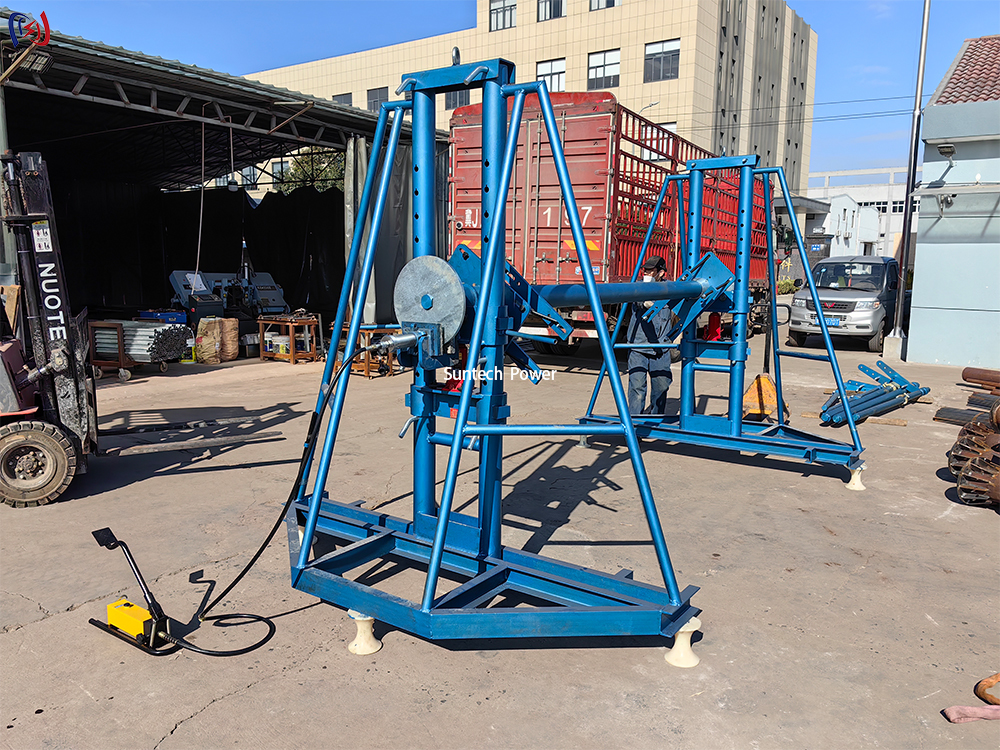

Гидравлический подъем с приводом
Ручной гидравлический насос поднимает вес катушек до 300 кН, позволяя одному оператору загружать и позиционировать барабаны, для которых в противном случае потребовался бы кран или полная бригада, устраняя основную причину травм при подъеме при работе с кабелем.
Контролируемая размотка кабеля
Интегрированный тормоз с обратным натяжением регулирует скорость и натяжение размотки, предотвращая провисание кабеля, перегибы и свободные петли, одновременно защищая проводник и изоляцию во время установки.
Широкая совместимость с катушками
Регулируемые рычаги ложемента и широкое основание позволяют использовать катушки диаметром от 2400 мм до 5000 мм и внутренним отверстием от 76 мм до 200 мм, позволяя одной стойке обслуживать как распределительные провода, так и тяжелые силовые проводники.
Мобильная и устойчивая конструкция
Колеса для тяжелых условий эксплуатации позволяют перемещать стойку между грузовиками и рабочей зоной, а жесткая сварная рама обеспечивает ровную, устойчивую платформу для размотки на месте.
Производство и обеспечение качества
Каждая стойка SI-30 производится производителем, сертифицированным по ISO 9001, с более чем 15-летним опытом в области оборудования для прокладки линий электропередач и работы с кабелем. Рамы изготавливаются из высокопрочной стали с усиленной сваркой во всех точках напряжения, затем проходят испытания под нагрузкой в 1,25 раза больше номинальной перед отгрузкой. Каждое устройство поставляется с отслеживаемым серийным номером и протоколом проверки, чтобы инженеры по закупкам и площадочным инженеры могли проверить соответствие заявленной номинальной нагрузке 300 кН.
Типичные области применения
Разработанная для электромонтажников, бригад коммунальных служб и установщиков телекоммуникационного оборудования, стойка SI-30 поддерживает прокладку воздушных линий, подземную прокладку кабеля, работы на подстанциях и тяжелые промышленные протяжки кабеля, где необходимо безопасно и эффективно обращаться с большими барабанами проводников.
Гидравлическая стойка для кабельных барабанов SI-30 сочетает в себе номинальную нагрузку 300 кН, емкость катушки 5000 мм и гидравлический подъем одним оператором в прочной сварной стальной конструкции. Механизируя самую тяжелую и опасную задачу при работе с кабелем, она защищает персонал, сохраняет ценные кабельные активы и обеспечивает производительность монтажных бригад. Свяжитесь с нашей инженерной командой для выбора модели, руководства по рабочему циклу и вариантов OEM.
