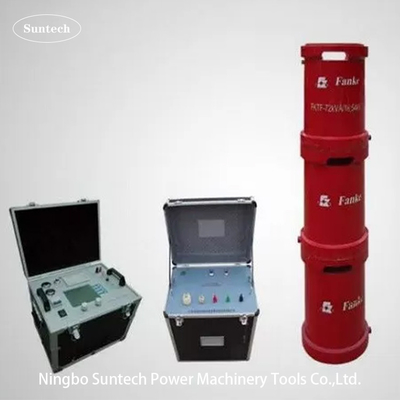

Переносное оборудование для испытаний высоковольтных кабелей, легкий вес для испытаний MV кабелей

Портативный резонанс переменной частоты для испытания напряжения, для испытания кабеля MV и электростанции

I. Использование изделия:

Переносное резонансное испытательное устройство переменной частоты FKTF в основном предназначено для испытания переменного напряжения для электрического оборудования и электрических систем ниже 110 кВ.Реакторы и трансформаторы возбуждения используют наполнение эпоксидной смолой сухого типа, небольшого размера и легкого веса, удобного для перемещения поля, серии или параллельной композиции, которая может отвечать требованиям испытаний не только трансформатора, ГИС,отключателя,взаимный индуктор и буширование, а также кабеля менее 110 кВ

II. Применимые объекты

• кабель XLPE 10kv,35kv,110kv
• ГИС, выключатель, взаимный индуктор, трансформатор менее 110 кВ
• Малые и средние генераторы и двигатели

III. Основные компоненты

• Источник питания с переменной частотой
• трансформатор возбуждения,
• Реакторы фиксированной индуктивности,
• Дивизор емкостного напряжения

• Портативная конструкция, менее 50 кг для каждого компонента, удобная для испытания напряжения поля
• Модульная конструкция реактора, удобная и гибкая
• Частота испытания: 30 ¢ 300 Гц
• Выходной формой волны является синусная волна, коэффициент отклонения формы волны ≤ 1%
• Упрощение проводки и эксплуатации
• Высокая степень автоматизации испытаний, интеллектуальный источник питания с переменной частотой, хорошая стабильность, полная функция защиты
• Функция запроса данных. Можно запросить данные прошлых испытаний

VI. Общие технические данные

1. Номинальная мощность: OEM;
2. Входная мощность: трехфазное напряжение 380 В, частота 50 Гц;
3. Номинальное напряжение: 18 кВ, 27 кВ, 54 кВ, 50 кВ, 80 кВ, 100 кВ каждое для заказа
4. Номинальный ток: OEM;
5. Рабочая частота: 30-300 Гц;
6. Форма выходной волны устройства: синусная волна
7. скорость искажения формы волны: скорость искажения формы волны на выходном напряжении ≤ 1%;
8. Время работы: 60 минут непрерывно допускается при номинальной нагрузке; перенапряжение 1,1 раза в 1 минуту;
9. Повышение температуры: повышение температуры ≤65K после непрерывной работы в течение 60 минут при номинальной нагрузке;
10. Качественный фактор: само устройство Q≥30 (f=45Hz);
11. Функция защиты: защита от перенапряжения, перенапряжения и перенапряжения испытуемого продукта для испытуемого продукта (подробности см. в разделе "Предоставление питания с переменной частотой").
12. Точность измерения: эффективная система 1.5;

V. Основные компоненты: (например, испытательный комплект FKTF-108KVA/27KV, 54KV, 108KV)
