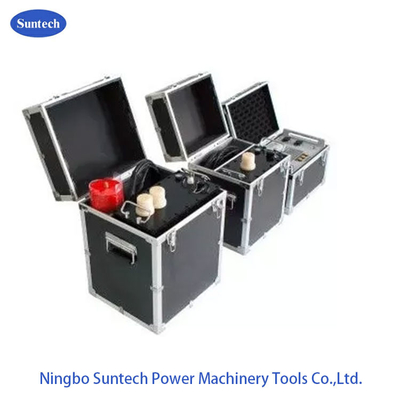

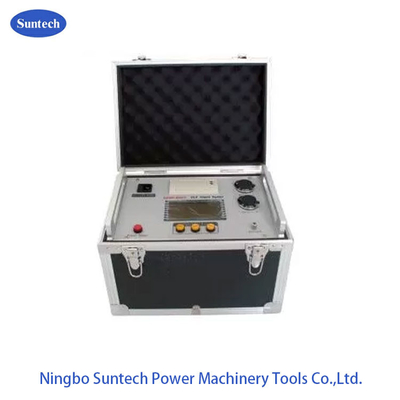

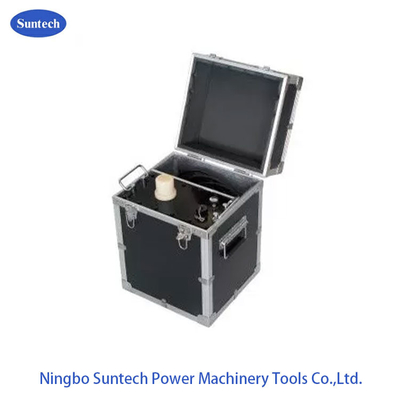

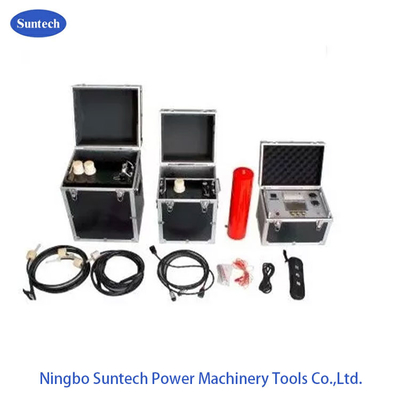

Оборудование для испытаний кабелей с очень низкой частотой высокого напряжения Vlf кабельный тестер

III. Характеристика продукта:

1. Электронное преобразование частоты
2. Контролируется микропроцессором
3. Два ВВ-усилителя, выход 90 КВ в серии; или 40 КВ/50 КВ для одного
4. Большой ЖК-дисплей
5. Выход синусовой волны
6. Защита от перенапряжения, время действия менее 20 мс
7. Защита от перенапряжения как на входной, так и на выходной стороне, время действия менее 20 мс
8. Форма выходного тока/волновой напряжения отбирается непосредственно на стороне высокого напряжения
9. Внутренний ограничивающий ток резистор HV
10. Микропринтер внутри
11. Выходное напряжение не будет подвергаться влиянию емкостного тока во время испытания, поскольку конструкция отрицательной обратной связи в замкнутом цикле

VI. Факультативная модель и диапазон испытаний:

V.Изображение испытательного соединения

1Для кабеля XLPE под испытательным напряжением 80 кВ

2. Для генератора статора под испытательным напряжением 50 кВ

VI.Выбор испытательной модели

1Для испытания кабеля.

Формула пикового напряжения испытания: Umax=3U₀,

У₀=Однофазное номинальное напряжение кабеля

Время испытания: 60 минут

2Для генератора-статора

У_{испытание}=1,414*βKU₀,

У_{испытание}---- пиковое испытательное напряжение 0,1 Гц (кВ);

β------- 0,1 Гц и коэффициент эквивалента напряжения 50 Гц, обычно принимая 1.2;

Обычно это 1,3 к 1.5, обычно принимают 1.5;

Uo----- Направления генератора на статоре номинальное напряжение (kV):
