Бесприводный тест идентификации кабеля, высоковольтная испытательная машина одобрение ISO9001

Испытатель идентификации кабеля без питания, идентификатор кабеля, идентификация фазовой последовательности кабеля высокого напряжения

I. Внедрение продукта

Идентификатор кабеля S180 предназначен для инженеров и кабельных работников для решения технических проблем с идентификацией кабеля.Пользователь может точно определить один из целевых кабелей из нескольких кабелей через инструмент, и избежать случайного перепилывания кабеля и причинения серьезных несчастных случаев.Идентификация кабеля начинается с работы на обоих концах кабеля и должна гарантировать, что двойные номера на обоих концах кабеля точны.Независимо от того, насколько надежна память полевого персонала, она не может заменить идентификацию профессиональных инструментов.Этот продукт подходит только для идентификации кабелей, отключенных от питания, на месте.. строго запрещено подключать идентификатор кабеля к проходящему кабелю питания!

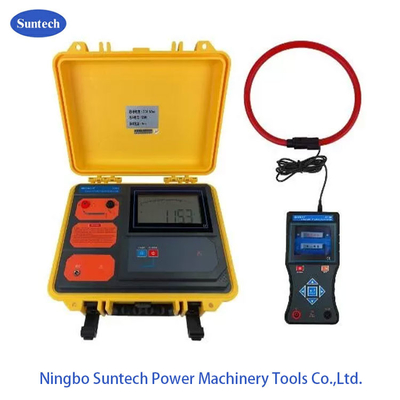

Передатчик использует принцип импульсного тока для введения импульсного сигнала в ядро кабеля.Этот ток генерирует электромагнитное поле вокруг целевого кабеля для обнаружения и идентификации приемником и гибкой токовой зажимойПоскольку ток направленный, обнаружение также направленное. Передатчик использует специальную конструкцию инструментальной коробки, используя полипропиленовый пластик в качестве сырья,добавление нового композитного наполнителя в одну формовку под давлением, который имеет небольшую плотность, прочность, жесткость, твердость, износостойкость, теплостойкость и изоляционные характеристики.и хост большой ЖК-дисплей отображает оставшуюся мощность батареи в реальном времени, и белое подсветка и динамический сигнал передающего сигнала ясно на первый взгляд.

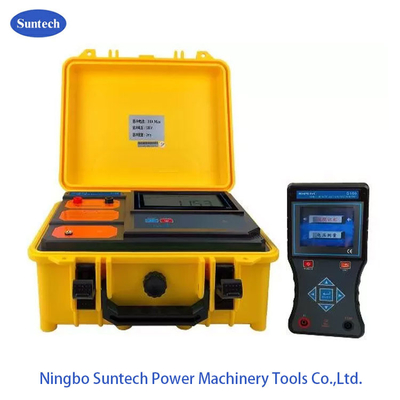

Приемник - это портативное устройство с 3,5-дюймовым цветным ЖК-экраном, который динамически отображает актуальную информацию.автоматическое обнаружение и идентификация целевого кабеля в реальном времени; с функцией обнаружения напряжения переменного тока, диапазон переменного тока 0,01V ~ 600V (50Hz / 60Hz).

The flexible current clamp is a Rockwell coil with excellent transient tracking capability to quickly identify the pulse current generated by the transmitter for thick cables or irregularly shaped conductors. Внутренний диаметр челюсти составляет около 200 мм, и кабель φ200 мм или меньше может быть застегнут. Не нужно отключать линию для испытания, бесконтактное измерение, безопасное и быстрое.

Особая примечание: согласно принципу конструкции этого прибора, идентификатор кабеля ограничен кабелем, целью которого является отказ от питания.Пожалуйста, подтвердите, что целевой кабель относится к этому диапазону перед использованиемПри идентификации необходимо использовать как передатчик, так и портативный приемник прибора.

II. Принцип продукта

III. Технические характеристики

1.Основные условия и условия труда

2Спецификация передатчика

3Спецификация приемника

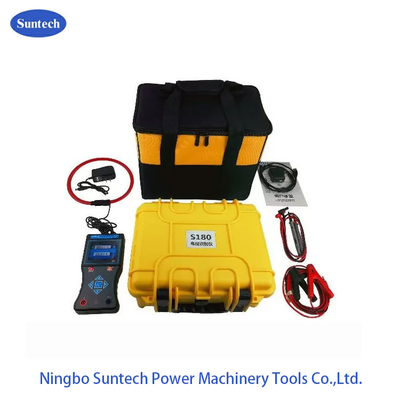

IV. Состав

Передатчик 1 комплект

Датчик приемника 1 комплект

Комплект инструментов 1

Испытательная линия 2 шт. (красный и черный)

Гибкая крепка тока 1 шт.

Зарядное устройство USB 9В, кабель зарядки 1 комплект

12Зарядное устройство.6В 1 шт.

7.4В литийная батарея 1 группы (внутри испытателя)

11.1В литийная батарея 1 группы (внутри испытателя)

Руководство, гарантийная карта, сертификат 1 комплект
