I. Применение:

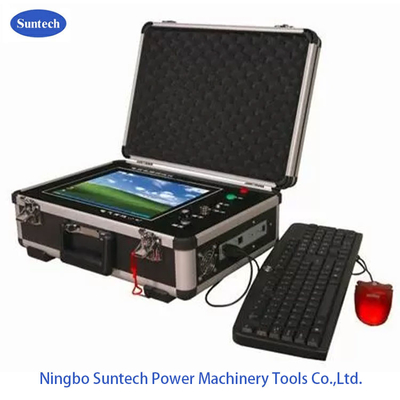

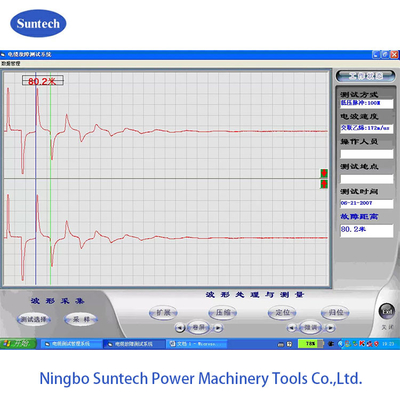

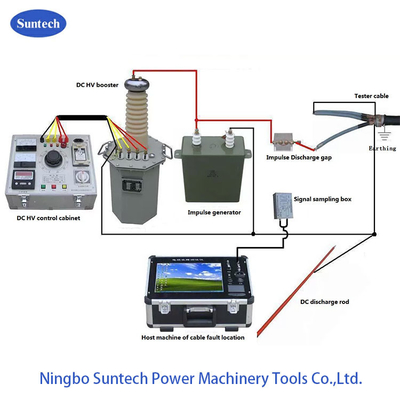

Локатор расстояния до повреждения кабеля FKDL2000 представляет собой интегрированный испытательный аппарат, состоящий из основного блока для обнаружения повреждений, генератора сигналов трассировки кабеля, приемника сигналов трассировки кабеля и локатора повреждений кабеля и т. д. Основной блок, включающий интегрированный компьютер, генератор низковольтных импульсов и процессор данных, используется для определения расстояния до повреждения, измерения длины кабеля и скорости распространения волны в кабеле.Синусоидальный сигнал с частотой 30 кГц и пиковой амплитудой 30 В, генерируемый генератором сигналов трассы, используется для поиска трассы кабеля. Приемник сигналов трассы используется для приема сигнала трассы, а также для обнаружения нагрузки кабеля и оценки глубины залегания кабеля. Локатор повреждений используется для точного определения места повреждения.Способ обнаружения имеет три вида:метод низковольтного импульса, метод высоковольтного пробоя импульсом, метод множественных импульсов. Опциональная часть - высоковольтный усилитель постоянного тока и шкаф управления, которые используются для обеспечения пробивного напряжения для увеличения повреждения изоляции и облегчения ремонта.

Интегрированный испытательный аппаратспособен определять повреждения кабеля на различных уровнях напряжения ниже 35 кВ. Он может определять повреждения кабеля различных участков, различных диэлектриков и различных материалов кабеля. Может определять обрыв кабеля, короткое замыкание кабеля, низкоомное повреждение кабеля, высокоомное утечку кабеля и высокоомный пробой кабеля.II. Технические характеристики:

1, Система измерения повреждений

Испытание различных типов повреждений силовых кабелей и обрывов или коротких замыканий коаксиальных кабелей связи и телефонных кабелей.

• Испытанный класс кабеля: 35 кВ и ниже
• Измерение скорости распространения радиоволн в кабелях известной длины.
• Измеряемое расстояние: более 16 км
• Системная ошибка: менее 1 м
• Частота дискретизации: 25 МГц
• Мин. разрешение: 0,2 м
• Мертвая зона: менее 16 м
• Питание: постоянный ток 12 В
• Вес: 5 кг
• 2, Генератор сигналов трассировки кабеля

Частота выходного сигнала: 30 кГц

• Метод колебаний: прерывание
• Выходная мощность: 30 Вт
• Питание: 220 В ± 10%
• Вес: 4 кг
• 3, Локатор повреждений кабеля

Измерительная чувствительность: Источник сигнала с внутренним сопротивлением 50 Ом выдает сигнал 300 Гц, локатор принимает сигнал менее 10 мкВ при выходном сигнале 2 В, а отношение сигнал/шум лучше 20:1.

• Входное сопротивление: более 1,2 кОм
• Наушники 2 × 2000 Ом
• Рабочее напряжение: постоянный ток 9 В ± 10%
• Температура окружающей среды: -20℃ ~ 70℃
• 4. Другие технические данные

Модель

Система обнаружения повреждений кабеля FKDL (1 комплект)

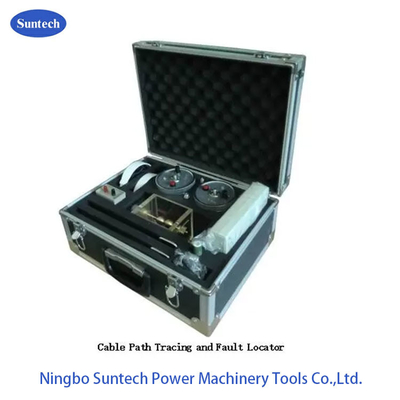

• Генератор сигналов трассы FKDL (1 комплект)
• Приемник сигналов трассы (1 шт.)
• Локатор повреждений FKDL (1 шт.)
• Шкаф для измерения тока (1 комплект)
• Разрядный шаровой зазор (1 комплект)
• Наушники (2 шт.)
• Конденсатор постоянного импульса (1 комплект)
