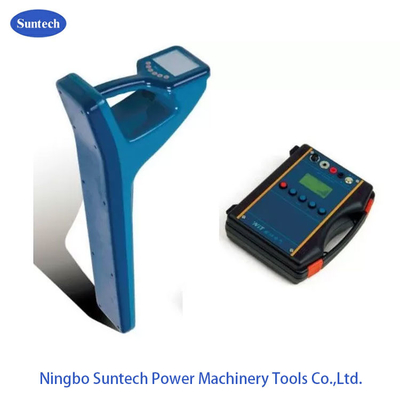

Устройство для испытаний кабелей высокого напряжения с легкой радиацией Идентификатор подземных кабелей

Подземные кабельные идентификаторы, проверяющие местоположение труб и кабелей.

I. Применение

1Он используется для определения места нахождения и глубины всех видов металлических труб.

2. Указание правильно/неправильно: патентованное обнаружение зажима для прямого показа результата

3Легко обнаружить неисправность при заземлении

4Автоматическое определение глубины и тока.

5Историческая запись кривой, показывает изменения непосредственно.

6Отличная способность к противодействию помехам.

7Высокая мощность, максимум 10 Вт, четыре класса, легко управлять.

8Автоматическое сопоставление и защита импеданса

9Гибкое питание: Внутренняя батарея AC220V или зажигалка сигары в автомобиле (12V)

II. Технические данные

Часть приемника

1. режим ввода: вход клеммы,внутренняя приемная петля, 1k мини-сенсор, 8k мини-сенсор,поддержка рамы

2Приемная частота: 500 Гц, 1 кГц, 8 кГц, 33 кГц, 66 кГц, 93 кГц, частота питания, радиочастота, частота обнаружения ошибок

3Режим обнаружения труб: Интеллектуальный метод пика (широкий): Подходит для активного обнаружения.
Пиковый метод: подходит для пассивного обнаружения. Узкий метод. Нулевой метод.
4Мод идентификации кабеля: интеллектуальная идентификация зажима, идентификация мини-сенсора.

5. HMI: 320x240 точек LCD.

6Внутренняя батарея: литийная батарея, 14,8 В, 7 Ач

7Размеры рамы: 700*270*120 мм

8Вес:30,5 кг для основного блока

Часть передатчика

1. выходный режим: выход прямого соединения, выход сцепления склепа, выход излучения

2. частота выхода: 500Hz,1kHz,8kHz,33kHz,66kHz, частота обнаружения неисправностей

3Выходная мощность: максимум 10 Вт, 4 тыс.

4Выходное напряжение: максимум 150 В

5- Сопоставление и защита импеданса: автоматическое

6. HMI:128*64 DOTS LCD

7Внутренняя батарея: литийная батарея,14.8v,7ah

8. внешний источник питания: напряжение питания автомобиля 12VDC

9Размеры: основной блок 275*220*100 мм

10. масса: масса основной единицы 2,4 кг

III. Техническое преимущество

• Поддержка установки питания
• Стрелка слева / справа указывает на отслеживание кабельного пути
• Отображение значения глубины
• Правильное/неправильное указание
• Открыть кабель напрямую
• Интеллектуальное обнаружение зажима, чтобы показать прямое правильно/неправильно
• Легкое обнаружение излучения
• Интеллектуальное определение ошибок, определение ошибок
