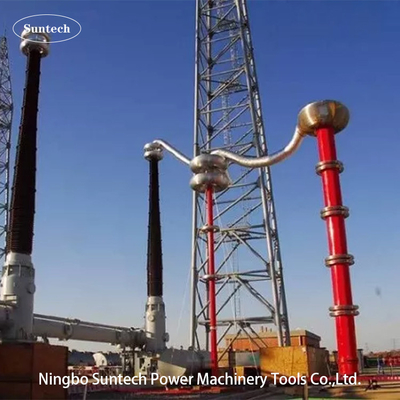

Изменная частота AC резонансная система испытаний высокого напряжения для подстанции UHV или GIS

III. Принцип испытания:


VF: источник питания с переменной частотой T: трансформатор возбуждения
L: Испытательный реактор Cx: Испытуемое оборудование MOA1: Ограничитель молнии
C1,C2: разделитель напряжения ((C1 - высоковольтная рука,C2 - низковольтная рука))


Общие технические данные:

1. Режим испытания системы: серийный резонанс с переменной частотой
2. Модель системы: CHX-4000KVA/200KV,400KV,600KV,800KV,1000KV
3. Входное питание: 380±10% ((трехфазное),50Hz/60Hz
4. Количество испытательного реактора HV: 4 единицы
5. Номинальная выходная мощность: 4000 кВА
6. Номинальное выходное напряжение: 200KV,400KV,600KV,800KV,1000KV
7. Максимальное испытательное напряжение: не более:200 кВ, 400 кВ, 600 кВ, 800 кВ, 1000 кВ
8. Номинальный выходный ток: 4A /один кусок или в серии;16A или 20A параллельно
9. Диапазон регулярных частот: 20 - 300 Гц
10. Выходная резонансная волновая форма напряжения: синусная волна
11. THD выходной формы волны: ≤ 1%
12. Уровень изоляции: менее 1,1 раза и сохраняет 1 минуту, нормальный
13. Рабочий цикл: 60 мин. необязательно при условии работы в номинальном текущем режиме;
14. Качественный коэффициент самого испытательного набора: Q≥60
15. Повышение температуры: менее 65K под номинальным током при работе с рабочим циклом;
16. Уровень шума: не более 70B
17. Структура реактора: масляный тип, тип эпоксидной трубки цилиндра;

V. Технические характеристики и преимущества

• Модульная конструкция, способная к параллельному серийному подключению реакторов, широкий спектр применений.
• Диапазон операционной частоты:20-300 Гц
• Высокое значение коэффициента качества:Q ≥ 100 ((при f=20Hz) большая тепловая емкость, низкий рост температуры, длительный
• непрерывный период выполнения
• Удобно для полевых испытаний для размера и веса меньше, чем у обычных испытательных трансформаторов.
• Форма волны выходного напряжения - синусная волна, коэффициент отклонения волновой формы ≤ 1%
• Это устройство может быть оснащено специальным испытательным транспортным средством и контейнером вместе.
• Свободный дизайн ПД необязателен.

VI. Основная панель программного обеспечения для измерений и управления:

VII.Приборы

• Коробка аксессуаров для хранения аксессуаров
• Входные кабели источника питания
• Выходные кабели источника питания
• Выходные кабели трансформаторов
• Кабели заземления системы
• Параллельные кабели реактора
• ВВ-измерительные кабели (выходные кабели разделителя напряжения)
• Выходные кабели HV ((реактор для разделения, разделитель для объекта испытания)
• Подпорная основание для разделителя
• Коронное кольцо для испытательного реактора и разделителя
• Предлагаются заключительный отчет о испытаниях, сертификат качества, руководство пользователя и перечень упаковки.

VIII. Прочая типовая модель

1 Для ГИС класса 123KV ~ 300KV на месте испытания гипотензии переменного тока

2Для ГИС класса 145 ~ 362 КВ испытание гипотока переменного тока на месте

3 ДляИспытание гипотензии переменного тока на месте ГИС класса 170 ~ 550 КВ

4 ДляИспытание гипотензии переменного тока на месте ГИС класса 123 ~ 800 КВ

IX. Стандартная таблица испытаний изоляции на месте по IEC 62271-203:2011 для HV GIS
