Система испытания резонанса переменного тока 380 В

Подробная информация о продукте:

Место происхождения:	Нинбо, Китай
Фирменное наименование:	Ningbo Suntech Power
Сертификация:	ISO9001
Номер модели:	Серия CHX-L

Оплата и доставка Условия:

Количество мин заказа:	Один блок
Цена:	Negotiable
Упаковывая детали:	Экспортный стандартный деревянный корпус без фумигации
Время доставки:	45-65 дней работы
Условия оплаты:	T/T, L/C
Поставка способности:	4 единицы/2 месяца

контакт

Подробное описание продукта

Использование:	Измерительное и управляющее устройство для испытательной схемы напряжения с частотой питания.	Преимущество:	Лучшая защита и лучшие функции мониторинга
Путь деятельности:	Двойная система управления, ПЛК компьютерное управление или ручное управление кнопкой	Специально для:	Замените старую традиционную консоль для повышения эффективности
Максимальное напряжение управления:	Без ограничений, по приказу	Макс.Контрольный ток:	Без ограничений, по приказу
Точность теста:	Не менее 1,5%	Электрическое питание:	380 В, 50/60 Гц, однофазный
Высокий свет:	380 В резонансный блок управления переменным током , Интеллектуальный блок управления с резонансной частотой мощности , Система PLC AC-резонансных испытаний

Частота питания AC резонансная стойкость напряжения тест набор, частота питания резонансный интеллектуальный блок управления

I. Описание изделия:

CHXT (L) серии мощности частоты резонансной интеллектуальной системы управления, основанной на системе ручного управления, выполняется IPC с управлением PLC, установить работу, управление,мониторинг и защита в одной из интеллектуальных систем управления.

В сочетании с силовой частотой серии резонансной системы, эта система может сделать полностью автоматическое завершение переменного тока выдерживают испытания на различные генераторные установки, сборка конденсатора, кабелей питания и ГИС,КТ, изоляторы, изоляционные инструменты, штанги и т.д. в производителях электрооборудования

II. Применение и использование

Измерительное и управляющее устройство для резонансной цепи испытания напряжения с частотой питания AC.
Заменить старую традиционную консоль, чтобы повысить эффективность испытания высокого напряжения и повысить мониторинг и защиту во время испытания резонансного напряжения.

III. Основные компоненты устройства:

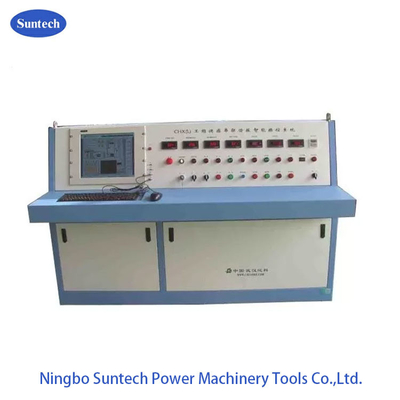

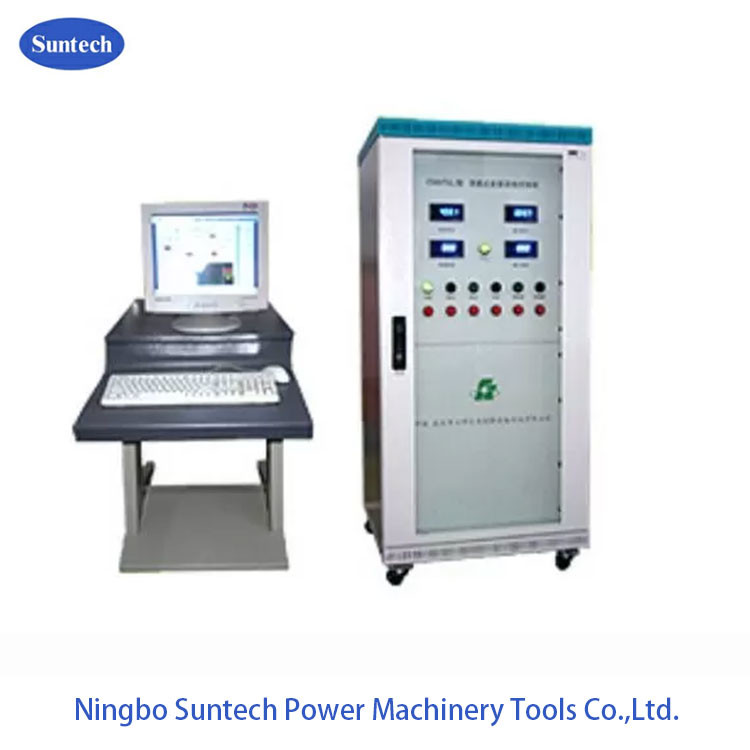

Интеллектуальная консоль управления резонансом
Электрический шкаф регулировщика напряжения
Компьютер с ПЛК (встроенная конструкция или внешняя конструкция, необязательно)
Группа соединительных кабелей
Внешние сигнальные фонари

IV. Основные функции:

1Отличная манипулятивная функция.

Програмируемая функция автоматического испытания
Автомобильный поиск резонансной точки
Функция отслеживания резонансных точек во время подъема
ХВ-ограничительная функция
Функция отслеживания во время выдержки напряжения
Ручное вмешательство в любое время во время автоиспытания
Переменное управление скоростью повышения скорости с диапазоном скоростей от 2 до 5 кВ/с

2. Функция измерения даты и отображения

Показать элементы:

1 Напряжение питания, ток;

2 Выходное напряжение, ток регулирования напряжения;

3Напряжение на стороне HV;

4 Прозрачность железного ядра;

5 Q Значение;

6 COSø Значение Гармоническая степень;

7u→t кривая.

3Самопроверка на реальное состояние и функцию отображения

В процессе испытания ПЛК автоматически контролирует ситуацию с работой, и после любой неисправности он останавливается для обработки.

4. Защитная функция

Изоляция волоконно-оптической связи
Защита от перенапряжения
Защита от перенапряжения
Утрата защиты от отбора проб HV
ХВ-ограничительная защита
Защита от аварийных тормозов

5.Функция управления данными

База данных в системе может хранить различные исторические данные тестов. Гибкий и простой поиск облегчает пользователям судить о статусе объекта теста по данным истории и создать файл объекта теста.

V. Общие технические данные:

Режим резонансной цепи: серийная резонансная с переменной индуктивностью
Модель системы: выполнена на заказ
Входное питание: 380±10% ((однофазный),50Hz/60Hz
Номинальная производительность: производится на заказ
Номинальная выходная напряжение: изготовлено на заказ
Номинальный выходный ток: выполнен на заказ
Диапазон регулярных частот: 50/60 Hz
Выходная резонансная волновая форма напряжения: чистая синусная волна
THD выходной формы волны: ≤ 1%
Уровень изоляции: менее 1,1 раза и сохраняет 1 минуту, нормальный
Рабочий цикл: 180 минут при номинальном текущем рабочем состоянии;
Уровень шума: не более 65 дБ
Структура реактора: маслопогруженное с железным резервуаром типа, регулируемая индуктивность

VI. Описание функций

Дистанционное управление и функция индикации разрыва железного ядра реактора: датчик разрыва установлен в реакторе, который непосредственно зачитывает разрыв железного ядра на консоли для руководства работой.Выключатель ограничения разрыва и индикатор также установлены.
Функция автоматического отключения при истечении времени выдерживания:Сотворение времени принимает цифровой таймер. Когда время выдерживания истекает, система автоматически отключается.
Если регулировщик напряжения не находится в нулевом положении, то кнопку выхода HV нельзя закрыть.Убедитесь, что система будет работать с нуля..
Защита от перенапряжения:система имеет перенапряжение реле, которое имеет высокий анти-интерференции, быстрое действие, защиту объекта испытания от повреждения перенапряжения.
Функции защиты от перенапряжения и перенапряжения испытуемого объекта: Эта система использует электронную панель защиты от перенапряжения и перенапряжения, защищает испытуемый объект от перенапряжения и перенапряжения.Это быстро., стабильный и надежный, преодолевающий нестабильность, большую дискретность и неудобную регулировку напряжения защиты от перенапряжения.цифровой дисплейЗащита от вспышек отражает аварийную вариацию задержки падения сигнала разряда, сравнивает его с базовым сигналом и определяет.Это высокая точность., избегая возможных ошибок движения в результате несчастного случая, вариации увеличения задержки.
Функция мониторинга в режиме реального времени для данных испытаний: он способен контролировать HV боковое напряжение, ток и LV боковое напряжение, ток, который является более прямым просмотром состояния испытания.
Цифровое отображение резонансной и блокировочной функций цепи, когда она не резонирует, и усиление:
Он может напрямую отобразить состояние резонанса системы по коэффициенту мощности. Если система не находится в резонансной точке, он должен нажать кнопку закрытия, чтобы усилить.,Отпустите кнопку закрытия, нажмите на кнопку подъема/снижения, чтобы подняться или опуститься.
Аварийная остановка: Включите выключатель аварийного тормоза.Основное питание будет немедленно отключено для защиты безопасности испытательного персонала и оборудования..
