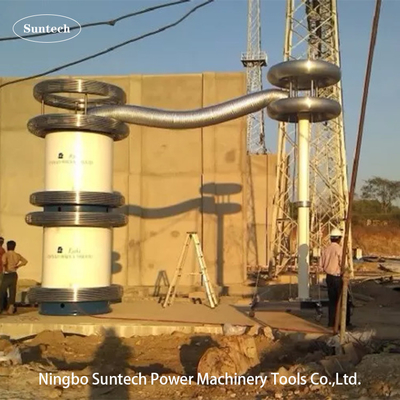

Устройство для испытания длинных кабелей HV XLPE / оборудование для испытаний HV 3000 КВА или мощность OEM

II.Рисунок принципа теста:


VF: источник питания переменной частоты, который является частью управления и измерения в испытательной схеме.

T: Трансформатор возбуждения, обеспечивающий напряжение возбуждения для испытательного реактора высокого напряжения.
L: Испытательный реактор, который создает резонансную индуктивность в LC-цепи и создает испытательное напряжение.

Cx: Испытанное оборудование

MOA1: Грозозащитный разрядник является защитной частью трансформатора возбуждения.
C1, C2: делитель напряжения (C1 — плечо высокого напряжения, C2 — плечо низкого напряжения), который является частью измерения напряжения высокого напряжения.


III.Общие технические данные:

1. Режим испытания системы: Последовательный резонанс с переменной частотой.
2. Модель системы: OEM
3. Входной источник питания: 380±10% (трехфазный), 50 Гц/60 Гц
4. Количество испытательных реакторов высокого напряжения: OEM
5. Номинальная выходная мощность: OEM
6. Номинальное выходное напряжение: 150 кВ или OEM
7. Максимальное испытательное напряжение: не более 150 кВ, 300 кВ, 450 кВ
8. Номинальный выходной ток: макс. 25 А или OEM
9. Рег.Диапазон частот: 20–300 Гц
10. Форма выходного резонансного напряжения: синусоидальная волна
11. КНИ выходного сигнала: ≤1%
12. Уровень изоляции: менее 1,1 раза и выдерживает 1 минуту, нормальный
13. Рабочий цикл: 60 минут при рабочем состоянии при номинальном токе;
14. Добротность самого тестового набора: Q≥60.
15. Повышение температуры: Менее 65 К при номинальном токе в течение 60 минут;
16. Уровень шума: Не более 65 дБ.
17. Конструкция реактора: маслопогруженный тип, цилиндрический тип с трубкой из эпоксидной смолы;

IV.Аксессуары

• Необходимые коронирующие кольца
• Параллельные кабели реактора
• Выходные кабели ВН (реактор для разделения)
• Коронирующее кольцо для испытательного реактора
• Предлагаются окончательный отчет об испытаниях, сертификат качества, руководство пользователя и упаковочный лист.

V. Типовая модель испытательных реакторов

1 дополнительная модель для испытаний кабеля из сшитого полиэтилена класса 132 кВ на выдерживаемое напряжение на месте

Примечание: класс напряжения проверенного кабеля≤ 132 кВ, 0,25 мкФ/км.

2 Дополнительная модель для испытания кабеля из сшитого полиэтилена класса 230 кВ на выдерживаемое напряжение на месте.

Примечание: класс напряжения проверенного кабеля≤ 230 кВ, 0,25 мкФ/км.

3 Дополнительная модель для испытания кабеля из сшитого полиэтилена класса 330 кВ на выдерживаемое напряжение на месте.

Примечание: класс напряжения проверенного кабеля≤ 330 кВ, 0,25 мкФ/км.

4 Дополнительная другая модель для испытания выдерживаемого напряжения длинного кабеля из сшитого полиэтилена на месте.

Примечание. Испытательное напряжение кабеля из сшитого полиэтилена считается равным 1,7U.₀

5 Дополнительная модель для кабеля класса ВН или СВН и КРУЭ.Испытание переменного тока на месте

VI.Таблица стандартов испытаний на месте эксплуатации согласно IEC 60840:2011 и IEC 62067:2011 для кабелей из сшитого полиэтилена

VII.Стандартная таблица испытаний изоляции на месте согласно IEC 62271-203:2011 для высоковольтных КРУЭ
