Место происхождения: | Нинбо, Китай |
Фирменное наименование: | Ningbo Suntech Power |
Сертификация: | ISO9001 |
Номер модели: | Серия CHX(LYY) |
Количество мин заказа: | Один блок |
---|---|
Цена: | Negotiable |
Упаковывая детали: | Экспортный стандартный деревянный корпус без фумигации |
Время доставки: | 45 ~ 60 рабочих дней |
Условия оплаты: | L/C, T/T |
Поставка способности: | 2 серии / 2 месяца |
Принцип испытания: | Резонансная схема с переменной индуктивностью | Использование: | Испытание напряжения переменного тока на месте для HV GIS или CVT |
---|---|---|---|
Конструкционная особенность: | Быстрая установка и быстрая утилизация, бесплатно. | Компонент: | Испытательный реактор, консоль управления, шкаф регулятора напряжения, стандартный разделитель напря |
Частота испытаний: | 50 Hz/60 Hz | Рабочий цикл: | 15 минут |
Точность теста: | Не менее 1,5% | Форма волны выхода: | Хорошая синусовая волна |
Специально для: | Испытание на месте для HV или EHV GIS, CVT | Использование реактора: | Один корпус и гидравлический тип для стояния и переработки |
Стандарт испытаний: | IEC60060-1:2010;IEC 62271-203:2011 для ГИС | ||
Высокий свет: | Система испытаний с переменной индуктивностью,Система гидравлических резонансных испытаний переменного тока |

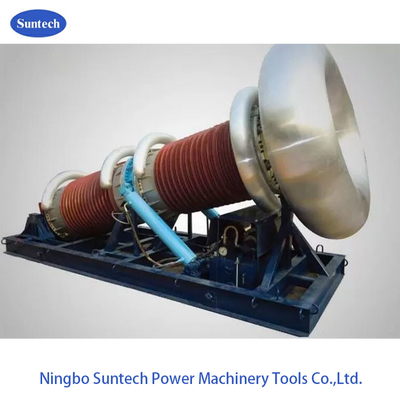

Испытательный набор переменной индуктивности, резонансный, выдерживающий напряжение, испытательный набор HV гидравлического типа с резонансом, испытание CVT
I. Применение:
CHX-(LYY) Гидравлические автоматические подъемные серии резонансные испытательные устройства в основном применяются для выдержки переменного напряжения и обнаружения частичного разряда высоковольтных электрических аппаратов не более 800 кВ.Особенно подходит для испытаний калибровки на поле для различных уровней CVT и испытаний выдержки переменного напряжения для различных уровней HV.ГИС и GIL.
Fanke successfully developed AC voltage withstand and PD detection device through combination of series resonance circuit theory and altering traditional test reactor structure from technical feature of materialogy,электромагнитные свойства,автомашины и гидравлическая трансмиссия, что делает полевые испытания гораздо более подходящими и эффективными
II. Сфера применения
Используется для высоковольтного источника питания без частоты питания PD для полевого калибровки колебания угла и погрешности соотношения CVT.
Используется для испытания напряжения переменного тока и испытания PD HV.GIS, HV.GIL, HV.Switch, взаимного индуктора и буширования напряжением не более 800KV
III. Основные компоненты:
IV. Твердо стоящие и Переработка
1.Дизайн с множественным подключением для обоих реакторов, способный удовлетворять частоте мощности высокого напряжения, необходимой при калибровке на поле для CVT ниже 50 Гц.
2. Совмещение с источником питания с переменной частотой для завершения испытания напряжения переменного тока для электрооборудования, такого как ГИС, выключатель,
взаимный индуктор, изолятор диапазона 110KV---500KV.
VI. Общие технические данные
Номинальный конденсатор: 400 КВА ≈ 1000 КВА
Номинальное напряжение: 400 КВ 800 КВ
Номинальный ток: 1A 2A
Рабочая мощность: питание однофазным 380V,50Hz/60Hz
Значение коэффициента качества системы: Q ≥ 50
Рабочий цикл и повышение температуры: после 15 минут номинальной работы повышение температуры обмотки ≤ 65K
Шум: ≤ 65 дБ
Высота: ≤ 3000 м
Температура окружающей среды: -25°C ~45°C,относительная влажность ≤ 90%, без конденсации
Размер: см. рисунок выше
VI.Приборы
VII. Прочая типовая модель
Модель | Номинальное напряжение | Номинальный выходный ток | Номинальная производительность |
Применение (Начиная с 45 Гц) |
CHX-(LYY) -400KVA/400KV | 200 кВ*2 | 2A@200KV | 400 кВА | Для ГИС класса 132 кВ и ниже |
1A@400KV | Для 132 кВ и ниже класса КВТ | |||
CHX-(LYY) -800KVA/400KV | 200 кВ*4 | 4A@200KV | 800 кВА | Для ГИС класса 132 кВ и ниже |
2A@400KV | Для 132 кВ и ниже класса КВТ | |||
CHX-(LYY) -800KVA/400KV,800KV | 400 кВ*2 | 2A@400KV | 800 кВА | Для ГИС класса 400 кВ и ниже |
1A@800KV | Для КВТ класса 400 кВ и ниже | |||
CHX-(LYY) -1600KVA/400KV,800KV | 400 кВ*4 | 4A@400KV | 1600 кВА | Для ГИС класса 400 кВ и ниже |
2A@800KV | Для КВТ класса 400 кВ и ниже | |||
Специальные требования могут быть сделаны по заказу |
Контактное лицо: Peter
Телефон: 86-13958364836
