Устойчивый ПД-бесплатный резонансный тест на переменный ток без коронавируса
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Принцип испытания: Резонансная схема с переменной частотой
Использование: Испытание переменного тока и испытание напряжения с индуцированным сопротивлением
Особенность: Бесплатно, не более 10%.
Применение: ВВ-энерготрансформатор, ГИС, электростанция
Частота испытаний: 150 Гц/200 Гц или 20~300 Гц
Рабочий цикл: 90 минут или 180 минут
Точность теста: Не менее 1,0%
Специально для: Тест ACLD на месте, анализ PD на месте
Стандарт испытаний: IEC60076-3-2013;IEC 60060-1:2010;IEC 60840:2011 и IEC 62067:2011 для кабеля XLPE
Выделить:

Система испытаний PD Free AC Resonant

,

Система резонансного испытания напряжения AC

Основная информация
Место происхождения: Нинбо, Китай
Фирменное наименование: Ningbo Suntech Power
Сертификация: ISO9001
Номер модели: FKWJF 300
Оплата и доставка Условия
Упаковывая детали: Экспортный стандартный деревянный корпус без фумигации
Время доставки: 80 ~ 90 рабочих дней
Условия оплаты: L/C, T/T
Поставка способности: 5 серий / 3 месяца
Характер продукции

Свободные системы испытаний на резонансность переменного тока, без коронавирусной инфекции, испытания на напряжение



I. Описание изделия:



Испытание сдерживания индуцированного напряжения ((IVWT), также называемое испытанием сдерживания индуцированного перенапряжения,ACSD,ACLD, DVDF, является одним из самых важных диэлектрических испытаний силовых трансформаторов. Согласно IEC60076-3-2013,IVWT необходим для рутинных испытаний и испытаний приемки при установке трансформатора 110 кВ..

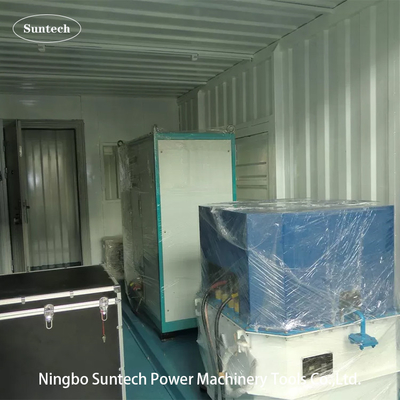

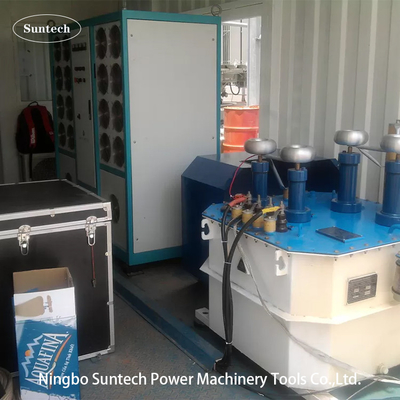

Система FKWJF-300 Non-Partial Discharge Variable Frequency Power Serial Connected ResonanceTest состоит из нечастичного разряда с переменной частотой питания, ступенчатого трансформатора,Компенсационный реактор и емкостный разделитель напряжения. Трансформатор частично разряжается, индуцированная система испытания выдерживает напряжение выполняет испытание в виде индукции.Он применил напряжение к LV стороне объекта испытания и произвел большой ток возбуждения путем изменения частоты испытательной схемы с применением принципа параллельного резонансаСистема серийного подключения для испытания резонанса состоит из источника питания с переменной частотой, трансформатора возбуждения, реактора HV и емкостного разделителя напряжения.Конденсатор и реактор испытуемого объекта сформировали последовательное резонансное соединениеРазделитель напряжения находится в последовательном соединении с испытуемым объектом и используется для измерения резонансного напряжения и действует как сигнал защиты от перенапряжения.
Выходный ток подключается к серийной резонансной цепи через трансформатор возбуждения для обеспечения возбуждающей мощности.Силовой источник с небольшой емкостью способен выполнять испытание, эквивалентное 30-60-кратному объему питанияЭто в значительной степени решило проблему низкой емкости испытательной мощности на месте.



Системы FKWJF мощностью 300 кВт могут обеспечивать однофазную+35KV /150Hz~200Hz альтернативный ток для испытания изоляционных характеристик трансформаторов мощности до 630 MVA/220 kV между поворотами катушек, слой к слою, т.е. незначительная изоляция,включая однородную и не однородную изоляцию.



Вместе с 2- или 4-канальным PD-анализатором и его аксессуарами, модель FKWJF400KW также может использоваться для испытания индуцированного напряжения с измерением частичного разряда (IVPD).HV-разделитель и его принадлежности, он также может выполнять испытания напряжения переменного тока через LC резонансную схему в диапазоне 20 ~ 300 Гц.



II. Основные особенности

  • Устройство безопасно и надежно, которое интегрировано все виды защиты, включая защиту от перенапряжения, защиту от перенапряжения, защиту от разряда (поломки),защита после отказа в испытательной мощности, защиту от запуска нулевого напряжения, защиту от перегрева и т.д.
  • Если защитные меры действуют, устройство блокирует выход испытательного напряжения и отключает питание основной цепи, чтобы обеспечить безопасность испытательного персонала, объекта испытания и испытательной системы.
  • Операция проста и удобна при простом подключении.
  • Небольшие размеры, легкий вес, гибкая обработка, подходящая для полевого использования.
  • Он использует управление микрокомпьютером, который имеет хорошую стабильность вывода и высокую надежность.
  • Извращение синусных волн высокого напряжения меньше 1%, что не приводит к повреждению испытуемого объекта.



III. Руководящие принципы испытаний



Устойчивый ПД-бесплатный резонансный тест на переменный ток без коронавируса 0

Примечание: на приведенном рисунке показана схема соединения для испытания напряжения с индуцированным сопротивлением и обнаружения PD на трансформаторе мощности

Во время испытания PD и испытания индуктивного напряжения испытуемый трансформатор похож на большой емкостный испытуемый объект.Капацитивное реактивное течение трансформатора компенсируется индуктивным током компенсационного реактораИзменная частота питания обеспечивает всю систему активными потерями и небольшой частью реактивных потерь, и обе потери удовлетворяют потерям без нагрузки электрического трансформатора при испытательной частоте.Дивизор напряжения установлен на выходном терминале HV трансформатора возбужденияИзмерить напряжение на LV (низкое напряжение) стороне главного трансформатора пиковым вольтметром и рассчитать напряжение на HV стороне в соответствии соотношением напряжения главного трансформатора.

В качестве конденсатора сцепления используется емкость буши основного трансформатора. Ввод сигналов частичного разряда в тестер PD для измерения значения PD.



Устойчивый ПД-бесплатный резонансный тест на переменный ток без коронавируса 1

Примечание: На приведенном рисунке показана схема соединения для переменного тока с применением противопожарного напряжения с резонансным принципом LC.





IV. Основные компоненты



Положение Наименование продукта Тип и спецификация Количество Примечания
1 PD свободное переменное частотное питание FKWJF-300 кВт 1 шт.
2 Трансформатор свободного возбуждения PD CQSB ((J) - 300 кВА 1 шт.
3 ПД-свободный компенсационный реактор CHX ((kf) - 600 кВА/22 кВ 2 шт. Для индуцированного испытания
4 PD свободный емкостный разделитель напряжения TRF-50кВ/300пФ 1 комплект Для отбора проб PD

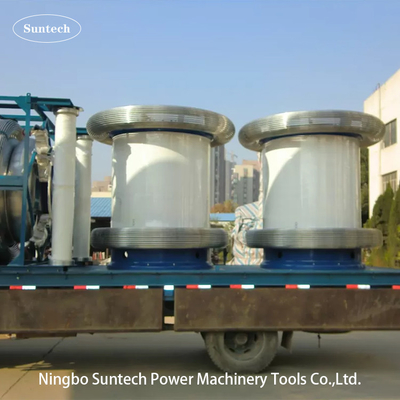

5 Тестный реактор HV CHX ((kf) 500 кВА/200 кВ 2 шт. Для резонансного напряжения
6 Разделитель напряжения емкости HV TRF-400kV-2500pF 1 комплект Для отбора проб резонансного напряжения
7 Корона кольцо для PD испытания на главный трансформатор питания 220 кВ 3 шт. Для ПД-тестирования


Примечание: приведенная выше таблица является лишь примером



V. Общие технические данные:



1Условия обслуживания

  • Высота над уровнем моря ≤ 1000 м
  • Температура окружающей среды: -10°C-45°C
  • Относительная влажность ≤90%RH ((при 20°C)
  • Использование мест: в помещении и на улице
  • Нет коррозионного металла или изоляционного воздуха вокруг системы
  • Установка и размещение в плоском положении.
  • С одной надежной точки заземления.



2. Техническая спецификация

  • Номинальное входное питание:380V±10%, трехфазное, 50Hz
  • Номинальная выходная мощность переменного частотного источника питания: 300 КВт
  • Номинальная выходная мощность: 1000 кВА ((при испытании на резонансное напряжение);
  • 1200 кВА ((при PD свободное индуктивное напряжение выдержать компенсационное состояние)
  • Максимальное выходное напряжение: 400 кВ или OEM
  • Выходная фаза: однофазная
  • Переменный диапазон частот: 20 Hz ∼ 400 Hz, частота регулируема в этом диапазоне
  • Разрешение частоты выхода: 0,01 Гц
  • Нестабильность частоты выхода ≤ 0,1%
  • Синусоидное волновое выходное напряжение.
  • Уровень ПД самой испытательной системы≤10pC
  • Время работы: 90 мин для испытания PD трансформатора и 60 мин для испытания резонансного напряжения
  • Уровень изоляции: 1 минута при 110% номинального напряжения


VI.Приборы

  • Коробка аксессуаров для хранения аксессуаров
  • Входные кабели источника питания
  • Выходные кабели источника питания
  • Выходные кабели трансформаторов
  • Кабели заземления системы
  • Параллельные кабели реактора
  • ВВ-измерительные кабели (выходные кабели разделителя напряжения)
  • Выходные кабели HV ((реактор для разделения, разделитель для объекта испытания)
  • Подпорная основание для разделителя
  • Коронное кольцо для испытательного реактора и разделителя
  • Предлагаются заключительный отчет о испытаниях, сертификат качества, руководство пользователя и перечень упаковки.


VII. Прочая типичная модель



1 Необязательная модель испытания напряжения с индуцированным сопротивлением



Модель системы Выходная мощность Максимальное применение
FKWJF-150 КВт 150 кВт Трансформатор мощности 66 кВ
FKWJF-200KW 200 кВт Трансформатор мощности 110 кВ
FKWJF-300KW 300 кВт Трансформаторы мощностью 220KV/630MW и ниже
FKWJF-400KW 400 кВт Трансформаторы мощностью 220 кВ/выше 630 МВт
Специальные требования могут быть сделаны по заказу
