Электрическое оборудование серии FKVF Система испытаний высокого напряжения 5KW - 400KW Мощность необязательна

Изменная частота AC резонансная стойкость напряжения испытательный набор, переменная частота резонансный блок управления

I. Описание изделия:

Источник питания переменной частоты серии FKVF является основным измерительным и управляющим устройством и хост-машиной для переменной частоты AC Resonant Resist Voltage Test Set.Который также называют переменным частотным преобразователем.

Источник питания с переменной частотой использует цифровой сигнальный процессор ARM и FPGA с высокой скоростью, принимая команду от удаленного компьютера, который обеспечивает высокий уровень управления всей процедурой испытания.FPGA цифровой процессор сигнала с высокоскоростными вычислениями в реальном времени и изменением формы выходной волны, значение высокого напряжения испытания в реальном времени и параметры основного контура мощности преобразователя, и параметры обратного испытания, рабочее состояние верхней части машины, сигналы защиты образца в реальном времени,скоростная выходная мощность и генератор его волновой формы.

II. Применение и использование

• Измерительное и управляющее устройство для перемещаемой частотной резонансной цепи переменного тока для испытания напряжения.
• Заменить старую традиционную консоль, чтобы повысить эффективность испытания высокого напряжения и повысить мониторинг и защиту во время испытания резонансного напряжения.

III. Основные компоненты устройства:

• Машина-хозяин FKVF с переменным частотным источником питания
• Компьютер дистанционного управления на английском языке
• Факультативная экстренная стоп-коробка
• Группа соединительных кабелей
• Факультативные наружные сигнальные огни

IV. Принцип испытания (например, FKVF-300KW)

V. Технические параметры

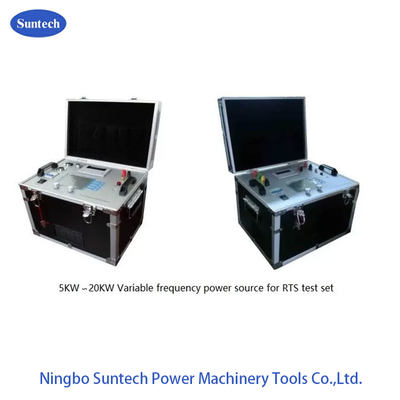

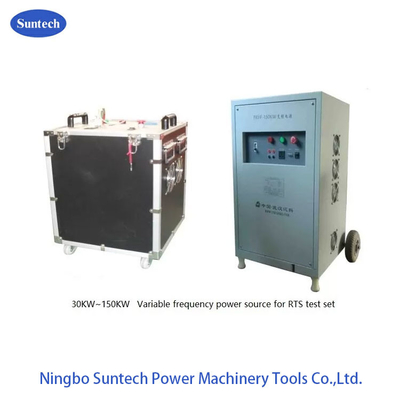

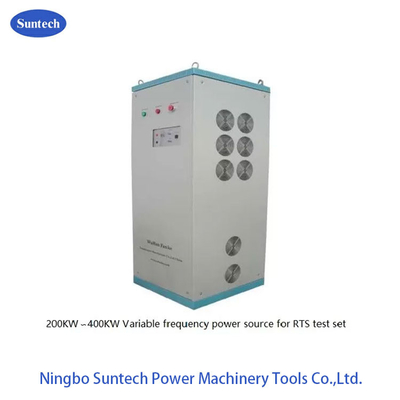

1Номинальная мощность: 5KW, 10KW, 20KW, 30KW, 50KW, 100KW,

150 кВт, 200 кВт, 250 кВт, 300 кВт,

350 кВт, 400 кВт, 500 кВт необязательно

2.Входная мощность: выше 20 КВт напряжение 380 В±10% трехфазный;

менее 20 КВт напряжение 220В±10% однофазного;

3Рабочая частота входа: 50Hz/60Hz

4Выходное напряжение: выше 20 КВт: 0-500 В (входное 380 В) непрерывно регулируемое

ниже 20 КВт: 0-250В ((вход 220В) непрерывно регулируемый

5Номинальный выходный ток: определяется по модели

6Форма выходной волны: квадратная

7Регулируемый диапазон частоты выхода: 20-400 Гц.

8Выходное разрешение частоты: 0,03 Гц.

9. Издание Нестабильность частоты: менее 1%

10.Выходное значение частоты шага: 5Hz, 2Hz, 1Hz, 0,1Hz, 0,03Hz

11Выходное напряжение: 0,01 кВ

12Нестабильность выходного напряжения: менее 1%

13Значение ступени выходной напряженности: U/45000 полный диапазон

14Время непрерывной работы: 60 мин, повышение температуры не более 45K

15Условия работы: температура от -10 до 40 градусов Цельсия

16Высота: менее 1000 м

17.Масса: менее < 20 кг ((5 ~ 20 КВт);

менее < 30 кг ((30 ~ 50 КВт);

менее < 650 кг ((100~400 КВт);

менее < 650 кг ((400 ~ 500 КВт);

VI. Основные функции:

• Форма волны - это квадратная волна, регулируемая напряжением ширины импульса
• непрерывное наблюдение за напряжением в процессе работы, когда напряжение HV колеблется, что вызвано колебаниями напряжения питания и частоты питания,Система будет тонко регулировать напряжение к установке напряжения автоматически.
• Автоматическое сканирование частоты, поиск резонансной точки. Диапазон частоты 20-300 Гц. Вы можете вручную установить диапазон частоты сканирования.Максимальное время сканирования составляет 2 минуты (сканирование с полной частотой).Частотное разрешение 0,03 Гц.
• Вы можете установить тестовую программу, тестовую программу можно разделить на 5 сегментов.
• Когда на автоматическом испытании, вы можете перейти в ручное управление состояние в любое время, чтобы вручную регулировать частоту и напряжение
• Автоматически отслеживает напряжение при выдержке. Автоматически регулирует напряжение на объект напряжения, когда напряжение обычно колеблется, предупреждает при аномальных колебаниях.Пользователи могут работать для практической ситуации испытания.
• Отображение кривой U-t (кривой напряжения-времени) в режиме реального времени при регулировании напряжения и выдержке.
• В режиме реального времени отображение состояния теста. Вы можете сделать соответствующую операцию в соответствии со состоянием теста
• Сильная защита и функция предупреждения: защита от перенапряжения, защита от перенапряжения и защита от перенапряжения, защита от высокого напряжения,обозначение одновременной защиты программного обеспечения/аппаратуры. Убедитесь, что безопасность и формы доклада файла для проверки
• Сохранить данные теста и формировать отчет о тесте автоматически, вы можете распечатать отчет о тесте вовремя, а также вы можете сохранить отчет и распечатать в других местах.
• Функция запроса данных, согласно вашим условиям, для запроса данных прошлых тестов.
