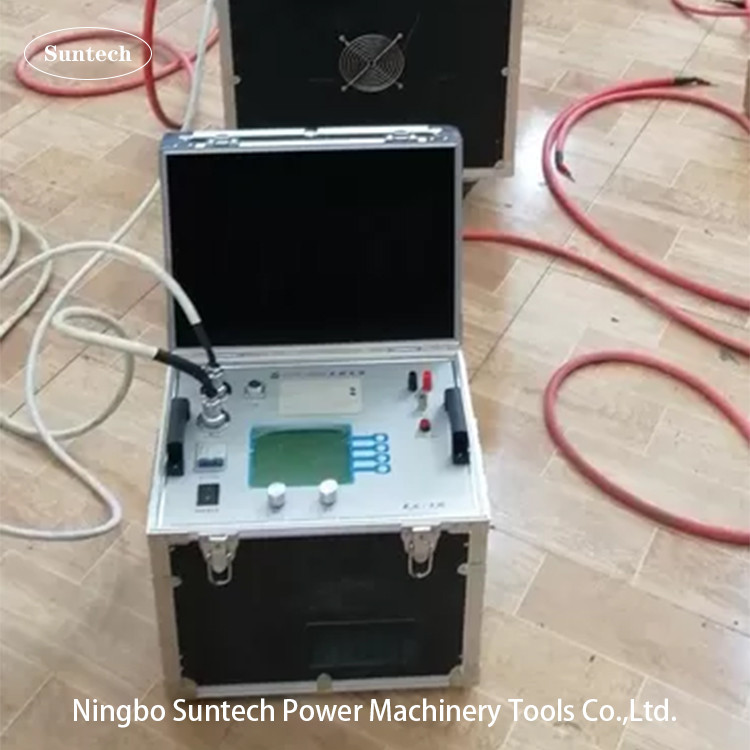

Резонансная испытательная система серии 380В 400кВА для защиты от перетока

Устройство серийного резонансного испытания

1Предмет.
1. 10 кВ/300 мм2 кабель 3 км переменного тока выдерживает испытание напряжения, емкость ≤1,1265uF, испытательная частота 30-300 Гц, испытательное напряжение 22 кВ, время испытания 15 мин.
2. переменное напряжение выдерживает испытание напряжения 10 кВ/2500 кВА главного трансформатора, емкость ≤ 0,01 uF, испытательная частота 45-65 Гц, испытательное напряжение не превышает 28 кВ, время испытания 1 мин.
3. переменное напряжение выдерживают испытание напряжения 10kV переключателя, шины и другого оборудования подстанции, испытательная частота составляет 30-300 Гц, испытательное напряжение не превышает 42 кВ, и время испытания составляет 1 минуту.
4. 35 кВ/300 мм2 кабель 2 км переменного тока выдерживает испытание напряжения, емкость ≤ 0,361 uF, испытательная частота 30-300 Гц, испытательное напряжение 52 кВ, время испытания 60 мин.
5. переменное напряжение выдерживает испытание напряжения 35 кВ/6300 кВА главного трансформатора, емкость ≤ 0,01 uF, испытательная частота 45-65 Гц, испытательное напряжение 68 кВ, время испытания 1 мин.
6. переменное напряжение выдерживает испытание напряжения 35 кВ коммутатора, выключателя и другого оборудования подстанции, испытательная частота составляет 30-300 Гц, испытательное напряжение не превышает 95 кВ, а время испытания составляет 1 минуту.

7.220 кВ выключатель переменного тока выдерживает испытание напряжения, испытательная частота 30-300 Гц, испытательное напряжение 368 кВ, время испытания 1 мин.

2Основные технические параметры и функции системы
1Номинальная мощность: 400 кВА;
2Номинальное напряжение: 27 кВ; 50 кВ; 400 кВ;
3Номинальный ток: 2А;
4. Допускается непрерывное время работы: 60 мин при номинальном токе;
5. Фактор качества самого устройства: Q≥30 (при f=45Hz);
6Точность измерений системы: эффективное значение 1.0;
7Входное питание: 50 Гц; трехфазное 380 В
8Рабочая частота переменного частотного источника питания: 40-300 Гц;
9Частотное разрешение: 0,1 Гц;
10Нестабильность частоты: ≤ 0,1%;
11. имеет защиту от перенапряжения, перенапряжения и перенапряжения для испытываемого продукта;
12Температура окружающей среды: -150°C -40°C, относительная влажность: ≤90%RH, высота ≤2000 метров.

3. Выбор и определение системных параметров
Односекционный реактор 54кВА/27кВ/2А/50H, проверка в общей сложности четырех секций:
1) Для кабеля 10кВ/300мм2/3км емкость составляет 1,1265μF, испытательное напряжение - 22кВ, и четыре реактора используются параллельно.
Частота испытания: f=1/2π√LC=42.41Hz
Испытательный ток: I=ωCXU test=2πfCXU test=2×3,14×42.41×1,1265×22×10-3=6,6A
2) 10кВ/2500кВА главный трансформатор переменного тока выдерживает испытание напряжения, емкость не превышает 0,01μF, испытательное напряжение 28кВ, реактор соединен в серии двумя секциями,Индуктивность 113H, тогда:
Частота испытания: f=1/2π√LC=149,72Hz
Испытательный ток: I=ωCXU test=2πfCXU test=2×3,14×149,72×0,01×28×10-3=0,26A

3) испытание напряжения переменного тока переключателя 10 кВ, шины и другого оборудования подстанции, испытательная частота составляет 30-300 Гц, емкость не превышает 0,015 мкмФ, испытательное напряжение не превышает 42 кВ,реактор принимает двухсерийную связь, индуктивность 113H, тогда:
Частота испытания: f=1/2π√LC=122,25Hz
Испытательный ток: I=ωCXU test=2πfCXU test=2×3,14×122,25×0,015×42×10-3=0,48A
4) Для кабеля 35 кВ/300 мм2/2 км емкость 0,361 мкФ, испытательное напряжение 52 кВ, и два реактора используются в серии и два параллельно.Тогда...:
Частота испытания: f=1/2π√LC=35.24Hz
Испытательный ток: I=ωCXU test=2πfCXU test=2×3,14×35.24×0,361×52×10-3=4,16A
5) 35 кВ/6300 кВА главный трансформатор переменного тока выдерживает испытание напряжения, емкость не превышает 0,01 мкФ, испытательное напряжение 68 кВ,реактор соединен в серии с четырьмя секциями и индуктивность 240H, тогда:
Частота испытания: f=1/2π√LC=83,88Hz
Испытательный ток: I=ωCXU test=2πfCXU test=2×3,14×83,88×0,01×68×10-3=0,54A
6) 35кВ выключатель, выключатель и т. д. переменное напряжение выдерживает испытание напряжения, испытательное напряжение составляет 95кВ, реактор подключен в серии с четырьмя секциями и индуктивность составляет 240H, затем:
Частота испытания: f=1/2π√LC=83,88Hz
Испытательный ток: I=ωCXU test=2πfCXU test=2×3,14×83,88×0,015×95×10-3=0,75A
7) переменный ток выдерживает испытание напряжения переключателей 220 кВ, выключателей и т. д., емкость не превышает 5000 пФ, испытательное напряжение 368 кВ, реактор 50 кВА/50 кВ/100H восемь серий в серии,Индуктивность 960H, тогда:
Частота испытания: f=1/2π√LC=72.64Hz
Испытательный ток: I=ωCXU test=2πfCXU test=2×3,14×72.64×0,005×368×10-3=0,84A
