PD свободные трансформаторные испытательные системы переменного тока, оборудование для испытаний высокого потенциала типа HV

PD свободные трансформаторные испытательные системы переменного тока, оборудование для испытаний высокого потенциала типа HV

  • PD свободные трансформаторные испытательные системы переменного тока, оборудование для испытаний высокого потенциала типа HV
  • PD свободные трансформаторные испытательные системы переменного тока, оборудование для испытаний высокого потенциала типа HV
  • PD свободные трансформаторные испытательные системы переменного тока, оборудование для испытаний высокого потенциала типа HV
PD свободные трансформаторные испытательные системы переменного тока, оборудование для испытаний высокого потенциала типа HV
Подробная информация о продукте:
Место происхождения: Нинбо, Китай
Фирменное наименование: Ningbo Suntech Power
Сертификация: ISO9001
Номер модели: CQSB-500KVA/500KV
Оплата и доставка Условия:
Количество мин заказа: Один блок
Цена: Negotiable
Упаковывая детали: Экспортный стандартный деревянный корпус без фумигации
Время доставки: 45 ~ 75 рабочих дней
Условия оплаты: T/T, L/C
Поставка способности: 5 единиц/2 месяца
контакт
Подробное описание продукта
Принцип испытания: Кружка трансформатора для испытания частоты питания Стандарт испытаний: IEC60060-1:2010
Макс. Емкость: 500KVA Максимальн Напряжение тока: 500 кВ
Использование: Проверка качества на заводе для трансформаторов, газоизолированных выключателей, корпусов, блокировщ Компонент: Консоль управления,регулятор напряжения,трансформатор испытания типа цилиндра, защитное сопротивлени
Частота испытаний: 50Hz или 60HZ Рабочий цикл: 60 минут или по заказу
Точность теста: Не менее 1,0% Форма волны выхода: Чистая синусная волна
Конструкционная особенность: Свободная конструкция PD, испытание частоты чистого питания, испытание трансформатора типа цилиндра,
Высокий свет:

Устройство для испытаний высокого потенциала 500 КВА

,

Системы испытаний свободных трансформаторов переменного тока

,

Системы испытаний трансформаторов переменного тока с частотой питания

ПД свободные системы испытаний трансформаторов переменного тока, ПД свободные системы испытаний трансформаторов типа HV



I. Описание продукции и применение:



CQSB серии PD свободное питание частоты испытания трансформатор системы в основном используется для питания частоты напряжения выдерживают для электрика продуктов и изоляционных материалов или изоляционной структуры.Он также используется для PD свободной мощности испытания частоты питания испытательных объектов, таких как трансформатор, взаимная индукция, задержка и т. Д. Он широко используется в производстве электриков, энергетики, научно-исследовательских и научно-исследовательских учреждений и высших учебных заведений.Разделитель напряжения системы имеет сцепление терминала PD сигнала, через оборудованный 2 или 4 каналами PD анализатор (необязательно), PD обнаружение для объекта испытания может быть реализовано.

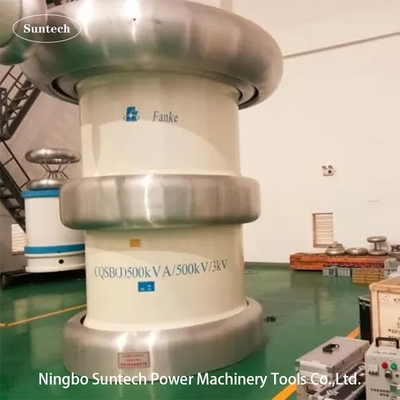

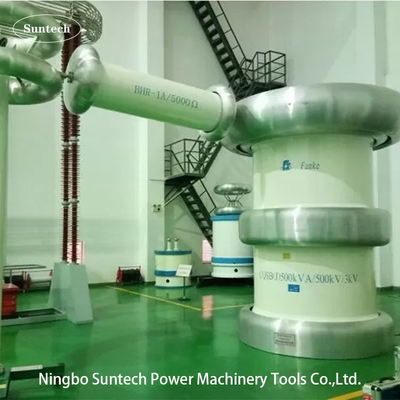

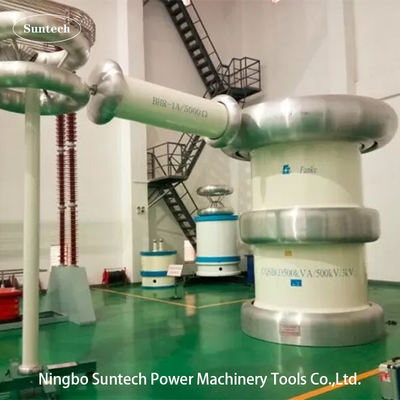

Модель CQSB-500KVA/500KV имеет два накладываемых цилиндрового типа тестового трансформатора в серийном подключении к выходному испытательному напряжению 500KV и испытательному току 1A.



До сих пор этот тестовый набор сформировал множество различных сериализированных моделей в соответствии с различными приложениями для испытаний. Похожая модель может видеть другие типичные модели в следующем пункте.





II. Основные компоненты:

  • Интеллектуальная система измерения и управления частотой питания или контроллерный шкаф типа консоли,
  • шкаф переключателя питания,
  • Регулятор напряжения,
  • испытательный трансформатор типа железного резервуара или типа цилиндра,
  • Компенсационный реактор,
  • защитное сопротивление на частоте питания,
  • Электронное устройство быстрой защиты
  • Объемный разделитель напряжения.

Например, модель CQSB-500KVA/500KV

СН Наименование компонента Тип и спецификация Качество. Каждый вес Каждое измерение
1 Консоль управления FKGB-500KVA 1 шт. 180 кг. 1200*420*820 мм
2 Электрический шкаф регулировщика напряжения DT-500KVA 1 шт. 2500 кг 1100*1050*1250 мм
3.1 СначалаСкладируемый цилиндрный тип Испытательный трансформатор CQSB-500KVA/250KV 1 шт. 3000 кг D1200*H2800 мм
3.2 ВторойСкладируемый цилиндрный тип Испытательный трансформатор CQSB-250KVA/250KV 1 шт. 2400 кг D1200*H2500 мм
4 Сопротивление защиты BHR-1A/500KV 1 шт. 120 кг. D380*L850 мм
5 Разделитель напряжения с емкостью сцепления TJF-500KV/500pF 1 комплект 200 кг. D320*H6000мм
6 Специальные испытательные принадлежности
Примечание: Специальные требования могут быть сделаны по заказу.



















III. Применимые объекты

  • Испытание частичного разряда и напряжения переменного тока для электротехники и аппаратуры ВВ, таких как трансформатор, ГИС, взаимный индуктор, переключатель, буширование, зажим, кабели.
  • Выдержка напряжения переменного тока изоляционных материалов





IV. Технические особенности

  • Небольшая величина полной установки, которая может гарантировать величину в пределах 5pC ((за исключением особых случаев)
  • Экспокси смола залитая оболочка, стеклянные волокна свернутые не корона высоковольтная изоляция наружная бочка
  • Низкий импеданс полного оборудования, полные функции перенапряжения, перенапряжения, защиты дуги с надежностью
  • Специальная форма, обрабатываемая для защиты от сортировки, сформированная из алюминия, гладкая поверхность, легкий вес, удобная для установки
  • Устройство испытания HV большой мощности использует частоту мощности интеллектуальная система измерения и управления, чтобы обеспечить гораздо более высокий интеллект и
  • автоматизация управления и защиты.
  • Отбор проб и использование оптической связи, тщательно изолировать высоковольтную и низковольтную контурную петлю.
  • В процессе испытаний доступны самопроверка и отображение состояния в режиме реального времени.
  • Идеальная функция управления данными и отчетами.
  • Способность записывать и рисовать кривую испытаний HV U/T,I/T





V. Фигура испытательного соединения (например, модель CQSB-500KVA/500KV):



PD Free AC Transformer Test Systems , HV Type High Potential Test Equipment 0
VI. Преимущества

  1. Проверка чистой мощности на частоте 50Hz или 60Hz, искажение выходного напряжения (THD) очень мало.
  2. Удовлетворять требованиям к измерениям низких частичных разрядов
  3. Модульная конструкция для экономии места в испытательном зале
  4. Низкий импеданс, широкий диапазон применения
  5. Простая в эксплуатации с компьютерной системой измерений
  6. Полная защита для обеспечения безопасности персонала и оборудования
  7. Электронные компоненты, чувствительные к перенапряжению и транзиторной защите
  8. Особенно подходит для испытаний, требующих стабильного напряжения, даже если нагрузка меняется при напряжении (тесты на корона, влажность и загрязнение) или когда нагрузка является индуктивной (индуктивные трансформаторы напряжения).



Общие технические данные:

  1. Режим испытания системы: PD свободные системы испытания напряжения с цилиндровым трансформатором
  2. Модель системы: CQSB-500KVA/500KV
  3. Входное питание: 380±10% ((однофазный),50Hz/60Hz
  4. Номинальная выходная мощность: 500 кВА
  5. Номинальное напряжение выхода: 500 кВ
  6. Максимальное испытательное напряжение: не более 500 кВ
  7. Номинальный выходный ток: 1,0A
  8. Диапазон регулярных частот: 50/60 Hz
  9. Форма волны выходного напряжения: чистая синусная волна
  10. Повышение температуры: менее 65K при номинальном рабочем токе 60 минут;
  11. Уровень шума: не более 65 дБ
  12. Структура: маслопогруженное с цилиндром типа


VIII. Другие необязательные компоненты

  1. Фильтр шума питания
  2. Три и пятый фильтры
  3. Компенсационный реактор
  4. Устройство электронной защиты от перенапряжения
  5. Стандартный конденсатор SF6
  6. Детектор частичного разряда


IX. Прочая типовая модель



1.Тип однотрансформатора:



Модель

Номинальная мощность

(KVA)

Входное питание LV ((KV) Номинальное выходное напряжение ((KV)

Размер трансформатора цилиндра

D × H ((mm)

Масса (кг)
CQSB-1.5KVA/50KV 1.5 0.22 50 φ430*580 65
CQSB-2.5KVA/50KV 2.5 0.22 50 φ280*500 70
CQSB-3KVA/50KV 3 0.22 50 φ300*510 72
CQSB-5KVA/50KV 5 0.22 50 φ460*580 110
CQSB-5KVA/100KV 5 0.22 100 φ640*820 130
CQSB-10KVA/100KV 10 0.22 100 φ620*850 160
CQSB-50KVA/100KV 50 0.4 100 φ725*1100 500
CQSB-12KVA/120KV 12 0.38 120 φ750*1230 380
CQSB-15KVA/150KV 15 0.38 150 φ820*1220 500
CQSB-20KVA/200KV 20 0.38 200 φ1080*1700 900
CQSB-50KVA/250KV 50 0.38 250 φ1460*1520 1250
CQSB-75KVA/250KV 75 0.38 250 φ1460*1780 1450
CQSB-75KVA/500KV 75 0.38 500 φ2000*4850 6800
CQSB-100KVA/100KV 100 0.38 100 φ1000*1250 800
CQSB-100KVA/150KV 100 0.38 150 φ1410*1620 1700
CQSB-100KVA/250KV 100 0.6 250 φ1100*1450 1550
CQSB-125KVA/250KV 125 0.38 250 φ1540*2060 3460
CQSB-150KVA/150KV 150 0.6 150 φ1420*1620 2200
CQSB-2000KVA/500KV 2000 3 500 φ3000*4800 50000





















































2.Стапельные цилиндрические трансформаторы типа:



Модель

Номинальная мощность

(KVA)

Входное питание LV ((KV) Номинальное выходное напряжение ((KV)

Размер трансформатора цилиндра

D × H ((mm)

Масса (кг)
CQSB-10KVA/2*50KV 10 0.2 100 φ410*980 200
CQSB-25KVA/2*125KV 25 0.38 250 φ1250*2200 890
CQSB-100KVA/2*200KV 100 0.38 400 φ1580*3650 2500
CQSB-150KVA/2*150KV 150 0.38 300 φ1600*3200 3980
CQSB-300KVA/2*150KV 300 0.38 300 φ1600*3800 4280
CQSB-250KVA/2*250KV 250 0.38 500 φ2220*6100 11200
CQSB-500KVA/2*250KV 500 0.6 500 φ2030*4600 18500
CQSB-600KVA/2*300KV 600 3 600 φ3200*8000 19000
CQSB-1200KVA/2*300KV 1200 0.6 600 φ3000*6200 28900
CQSB-1250KVA/2*125KV 1250 3 250 φ4500*3200 14500
CQSB-300KVA/2*300KV 300 3 600 φ2610*5600 10000
